Samsung Component Placer SM481 Administrator's Guide
显示Conveyor上错误急救措施及对In-Line Status, Rail Width, Clear Station, Reset
Station可选择的Menu生成和动作状态。
图

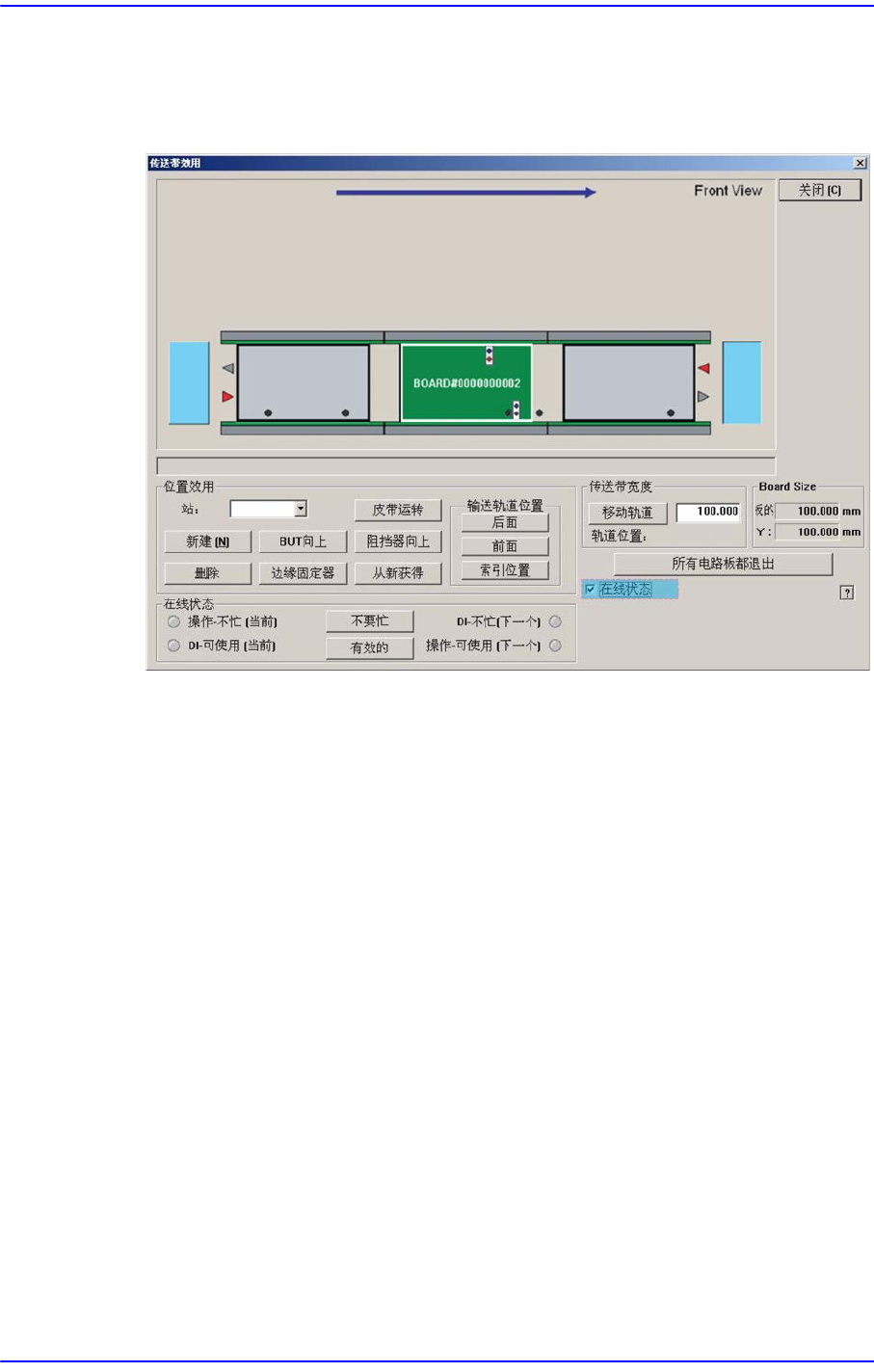

4.5 “Conveyor System-Inline Status”
对话框
<在线状态> 领域
可手动操作SMEMA有关Output，并 显 示 Input状态。 (亮灯-On, 灭灯-Off)
DO-Not Busy (Pre.)
向以前设备发送已完成接受PCB准备的信号。 手动发送信号时请点击右
侧的 <Not Busy> 按钮。
DI-Available (Pre)
从以前设备接受已完成发送PCB准备的信号。
DI-Not Busy (Next)
从以后设备接受已完成接受PCB准备的信号。
DO-Available (Next)
向以后设备发送已完成传送PCB准备的信号。手动发送信号时请点击右
侧的<Available>按钮。
4-15
Tools
简化操作
(shortcut)
菜单
4.6. 当前位置
主要在示教或校正时有必要参考各驱动轴的当前坐标时使用。 选择该命令时，在
MMI基本画面上显示如下的对话框。
图

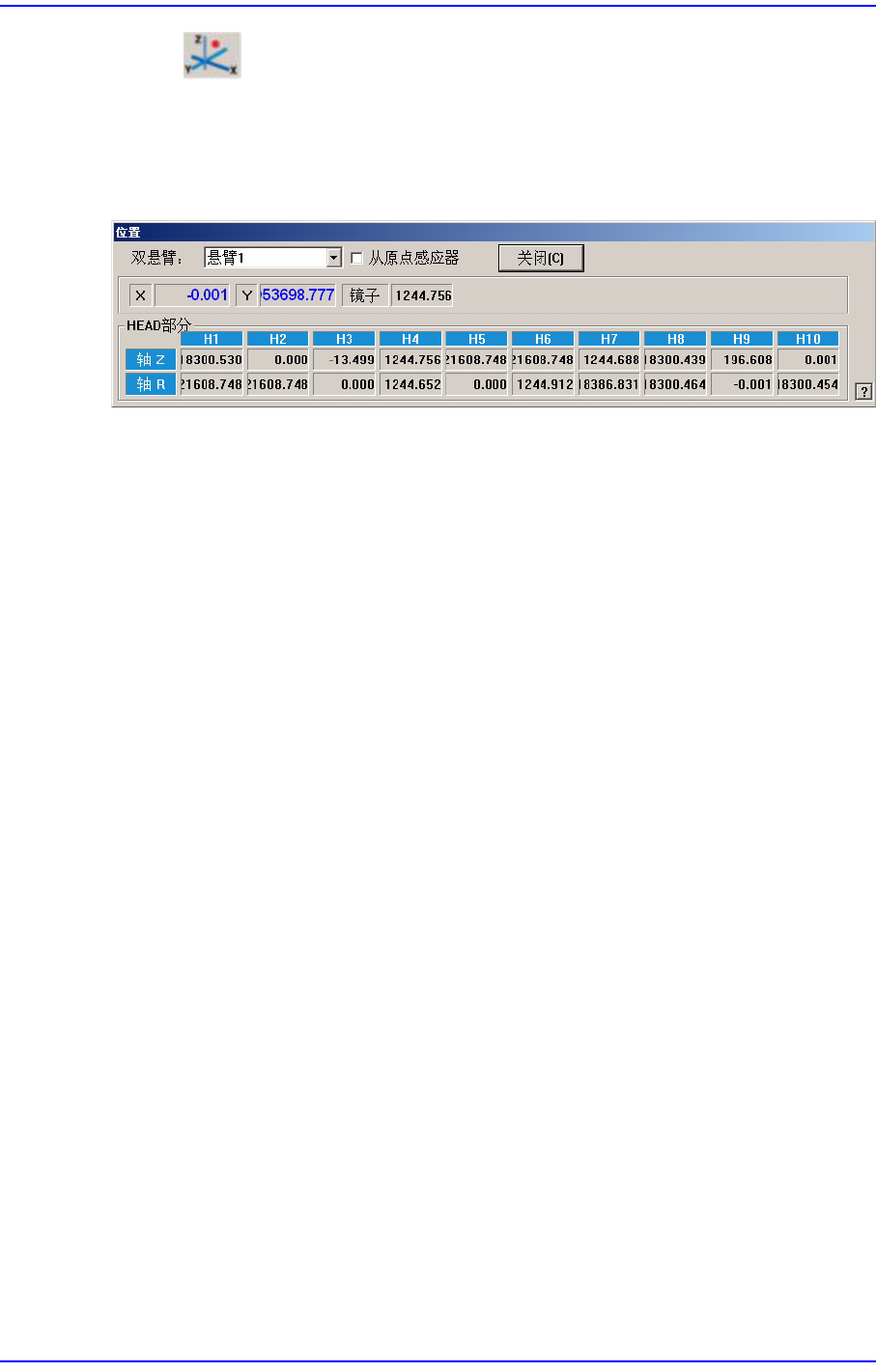

4.6 “
位置
”
信息框
<双悬臂> 组合框
选择想要确认坐标的Gantry。
X
表示以原点为准时，头 1在 X方向的当前坐标值。
Y
表示以原点为准时，头 1在 Y方向的当前坐标值。
<HEAD部分> 领域
Head 1/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头1吸嘴末端的
高度。
Head 1/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 2/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头2吸嘴末端的
高度。
Head 2/Axis R
表示从磁头2的Theta轴home位置旋转的当前角度。
Head 3/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头3吸嘴末端的
高度。
Head 3/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 4/Axis Z
4-16
Samsung Component Placer SM481 Administrator's Guide
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头4吸嘴末端的
高度。
Head 4/Axis R
表示从磁头4的Theta轴home位置旋转的当前角度。
Head 5/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头5吸嘴末端的
高度。
Head 5/Axis R
表示从磁头5的Theta轴home位置旋转的当前角度。
Head 6/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头6吸嘴末端的
高度。
Head 6/Axis R
表示从磁头6的Theta轴home位置旋转的当前角度。
Head 7/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头7吸嘴末端的
高度。
Head 7/Axis R
表示从磁头7的Theta轴home位置旋转的当前角度。
Head 8/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头8吸嘴末端的
高度。
Head 8/Axis R
表示从磁头8的Theta轴home位置旋
转的当前角度。
Head 9/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头9吸嘴末端的
高度。
Head 9/Axis R
表示从磁头9的Theta轴home位置旋转的当前角度。
Head 10/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头10吸嘴末端的
高度。
Head 10/Axis R
表示从磁头10的Theta轴home位置旋转的当前角度。
