7-8
Samsung Component Placer SM481 Administrator's Guide
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<5.校正 - 视觉校正 (CHIP)> 领域
设定部品的校正数据。 在这个领域，显示在<2. 校正类型 >和<3. 封装组>选择
的数据相对应的排列数据的编辑画面。
<3. 封装组>中选择数据不同，显示不同的画面。 详细事项请参照 “7.1.2 ~ 7.1.8”
节。

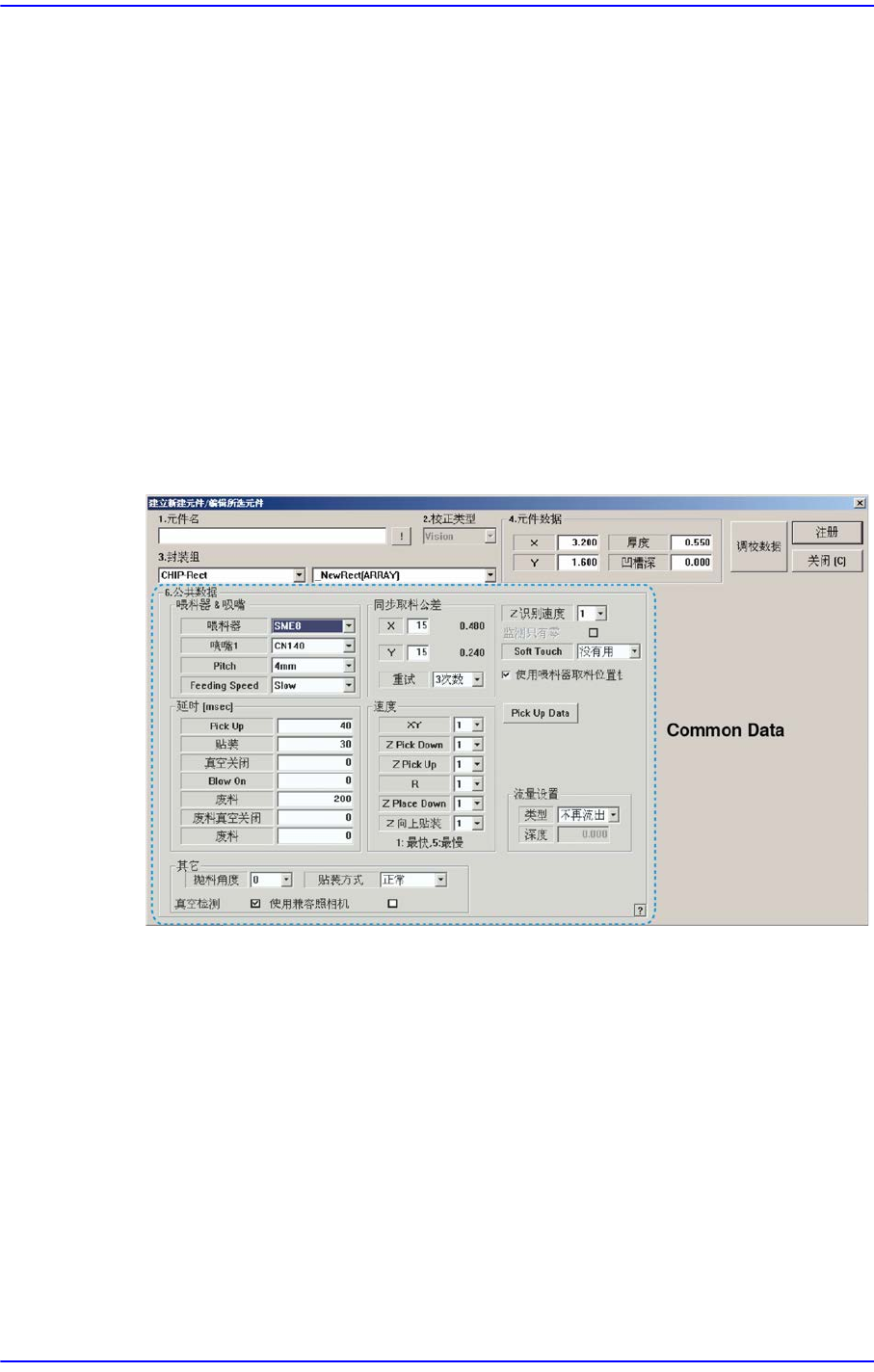

<公共数据> 按钮
设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “校正数据”。“校正数据” 按钮显示表达排列数据的画面。
图
7.4 . “
建立新的元件
/
编辑所选元件
-
公共数据
”
对话框
<喂料器&吸嘴> 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
SM8L: 用8mm SM带式喂料器(大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用24mm SM带式喂料器供应部品。
7-9
元件的登记
SM32: 用32mm SM带式喂料器供应部品。
SM44: 用44mm SM带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
SME8: 利用8mm SM电动型带式喂料器(Tape Feeder)供应。
SME12: 利用12mm SM电动型带式喂料器(Tape Feeder)供应。
SME16: 利用16mm SM电动型带式喂料器(Tape Feeder)供应。
SME24: 利用24mm SM电动型带式喂料器(Tape Feeder)供应。
SME32: 利用32mm SM电动型带式喂料器(Tape Feeder)供应。
SME44: 利用44mm SM电动型带式喂料器(Tape Feeder)供应。
SME56: 利用56mm SM电动型带式喂料器(Tape Feeder)供应。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
(CN04-S, CN020, CN030, CN040, CN065, CN140, CN220, CN400,
CN400N, CN750, CN110, Usmall2, Umedium1, Umedium2, Umedium3,
ULarge1, ULarge2, ULarge3, SpLarge1, SpLarge2, SpLarge3, ML150,
SPSmall1, SPSmall2, SPSmall3, MS150, CNT20 , CNT0, LightFix,
LightFly)
<间距>组合框
只适用于电动型带式喂料器 (Tape Feeder)。选择 <喂料器>组合框中所选
定的带式喂料器的节距。
7-10
Samsung Component Placer SM481 Administrator's Guide

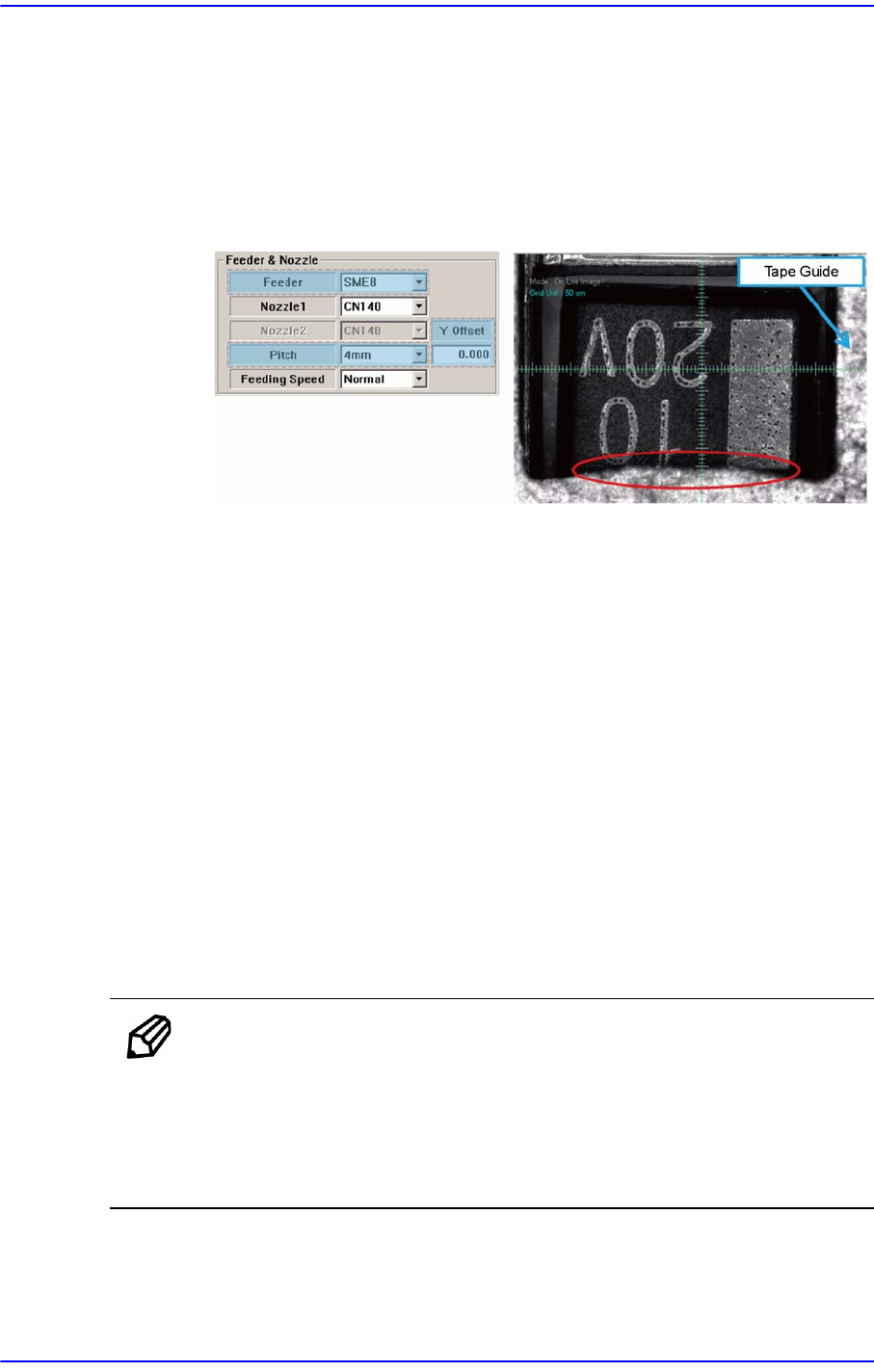

<Y Offset> 编辑框
把SME 8mm或SME 8mm Large电动式Tape Feeder供料器设定为4mm间
距后供应元件时，如果元件的Y尺寸为2.2mm以上，拾取元件时可能与
料带导件干涉。
此时，在<Y Offset>编辑框输入Y补偿值以便设定元件的拾取位置(输入
范围：0 ~ 0.5mm)。
<Feeding Speed> 组合框
设置元器件的供应速度。对于需要调整元器件供应速度的元器件，请选
择慢速(Slow)或最慢速(Slowest)。供应速度不妥当时，可能会造成吸附
错误。
正常(Normal)：以正常速度供应元器件。
慢速(Slow)：以稍低于正常速度的速度供应元器件。
最慢速(Slowest)：以最低速度供应元器件。
<同步取料公差>领域
是同时吸附允许误差，以部件的大小为基准用百分比表示。如果给较大的误
差值，会很好地完成同时吸附，但是可能会发生吸附错误。 Default值为
15%，大于此数时容易进行同时吸附，但会引发吸附错误。
微小部件时要减小此值，比1005小的部件必须执行Pocket teach才能降低不
良率。
参 考
同时吸附条件
1. 吸附的Head中心在允许的误差范围内对部件进行吸附。
2. 对联动Head进行部件吸附时，R值要相同。
3. X，Y的最大容许误差要小于 0.5 mm。
