8-23
供应装置的设置

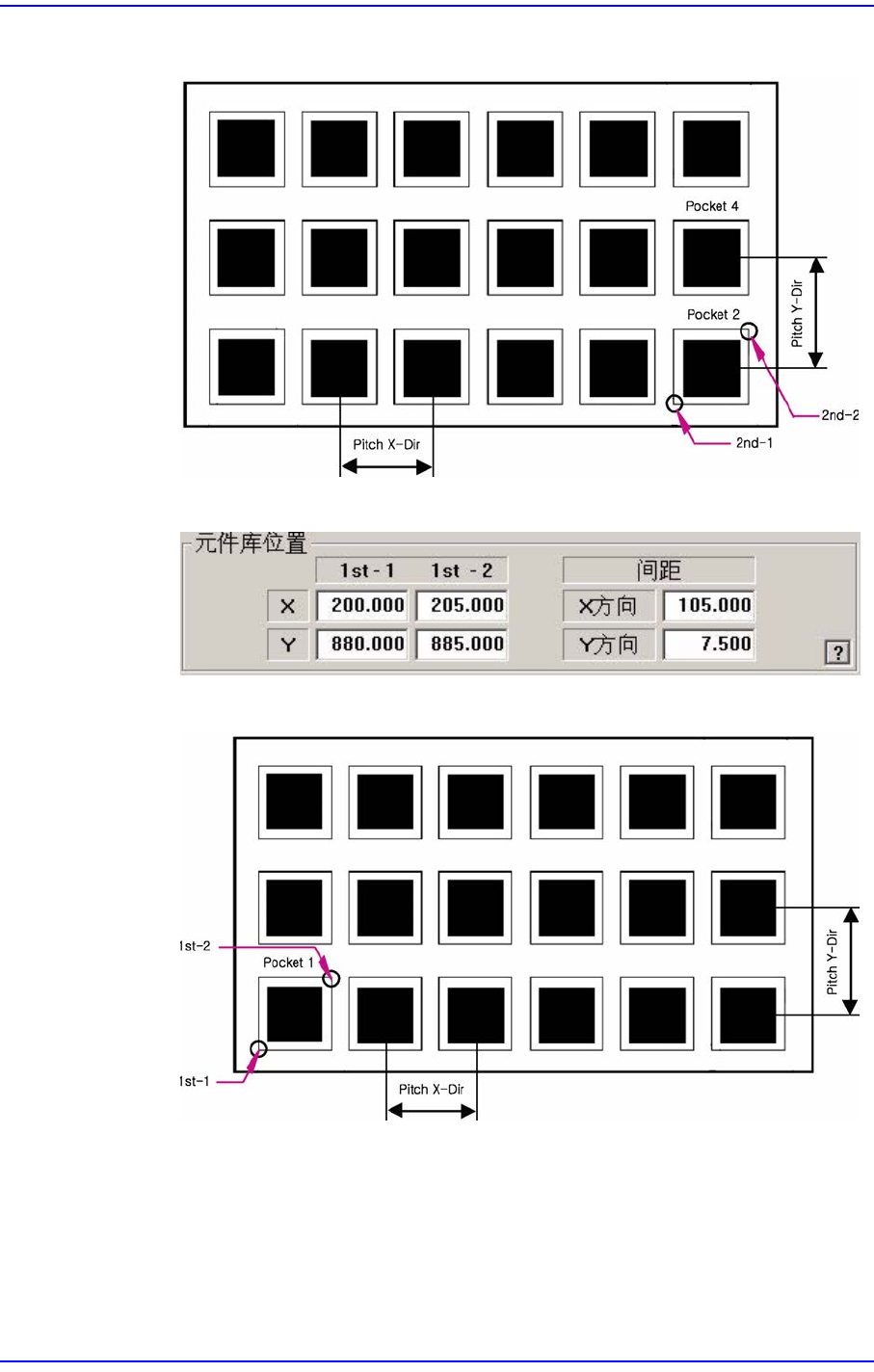

对角线顶点坐标，以及X和Y方向 间距
<1槽>

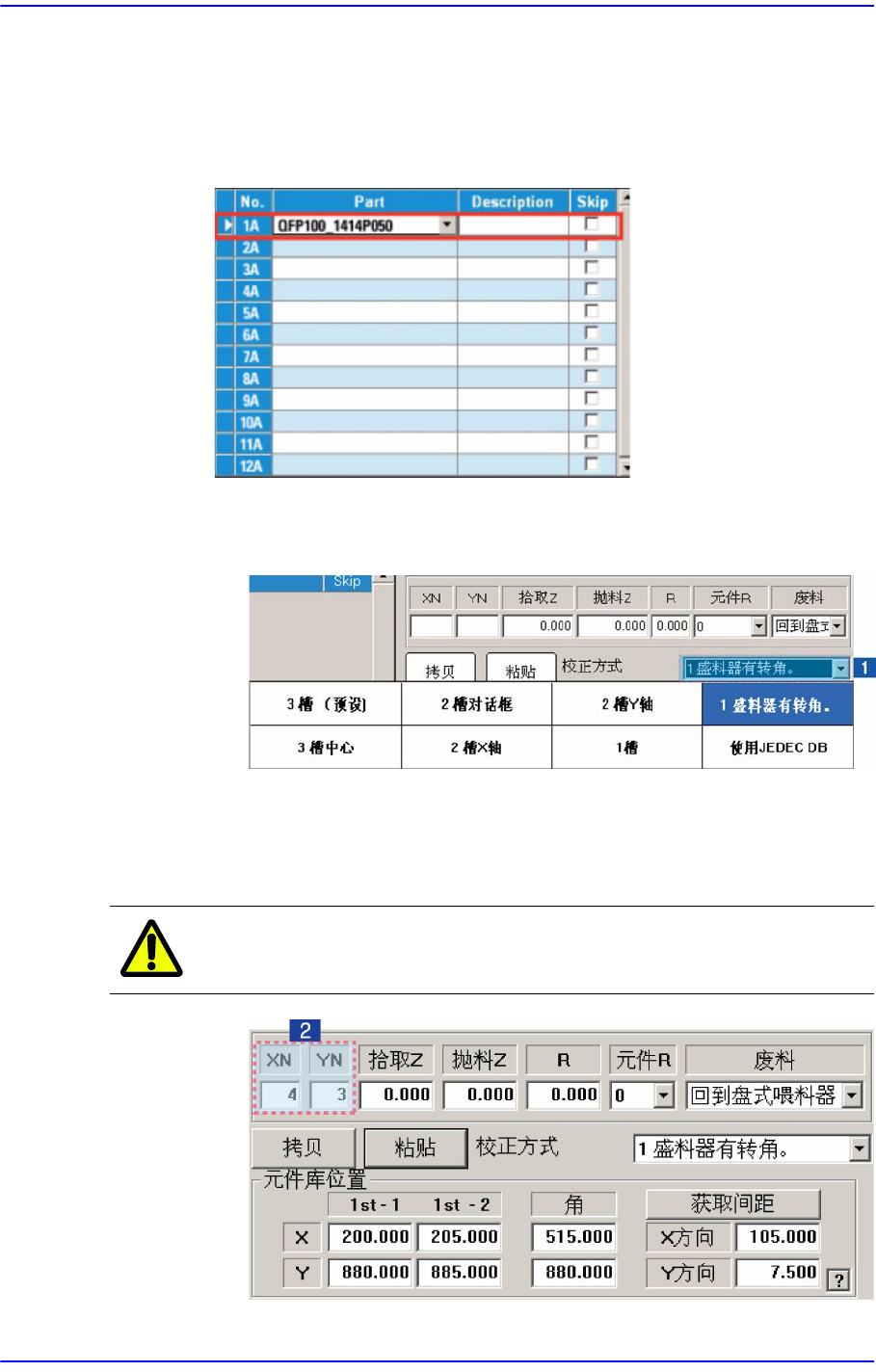

如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y方向 间距。
8-24
Samsung Component Placer SM481 Administrator's Guide
<1Poket with Angle>
这种功能使Fiducial照相机在托盘的一定范围内移动成为可能，将托盘设置
为不完全平行于X轴而带些角度的时候，这是一种很有用的方法。
1. 选择需要的托盘供给器.
2. 拼块设置方法请按下面的顺序操作。
(1) 在右侧 纸卷轴对话框里选择 [1 Pocket with Angle] 功能。
(2) 首先请输入所有拼块的数量。
XN: X 方向的拼块总数量
YN: Y方向的拼块总数量
注 意
请在确定拼块坐标前一定要先输入 XN, YN 的值。
8-25
供应装置的设置

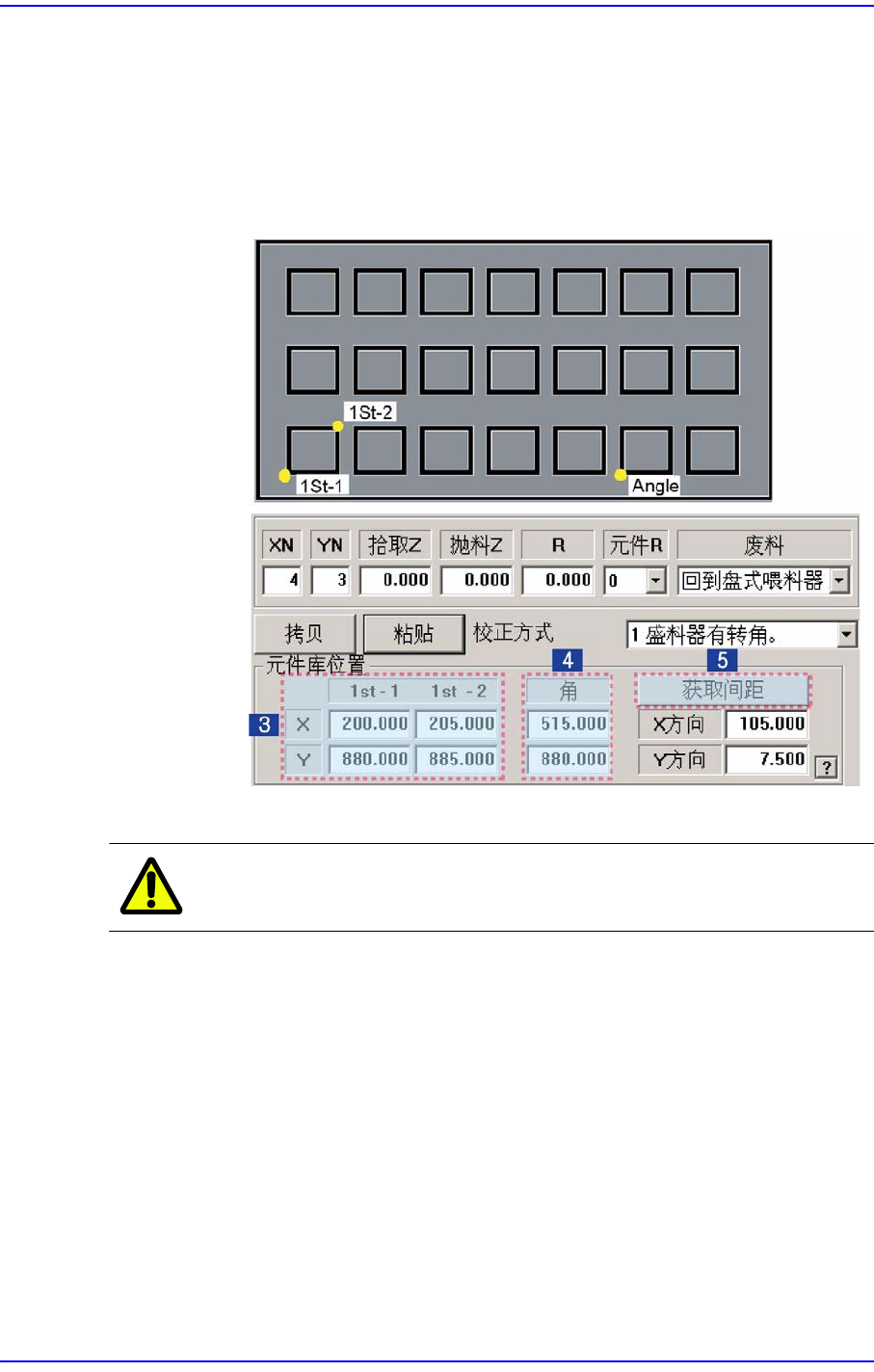

(3) 为了确定第一个拼块对角线角的坐标值 (1St1,1St2)，移动各个所在位
置的照相机，使其所在支点和照相机的中心一致，然后点击 <Get>
键，填入所在位置的坐标值。
(4) 为了获得准确的托盘设置角度，请将照相机朝第一列下端的角坐标
位置移动，使其所在支点和照相机的中心保持一致后，点击<Get>
键，填入此时的位置坐标。
(5) 为了获得拼块间Pitch的间隔，请按 <Get Pitch>键。
注 意
请务必按照上面(
(2)
→
(3)
→
(4)
→
(5)
的顺序操作。
