供应装置的设置
部品拾取位置也可以使用以下方法来指定。

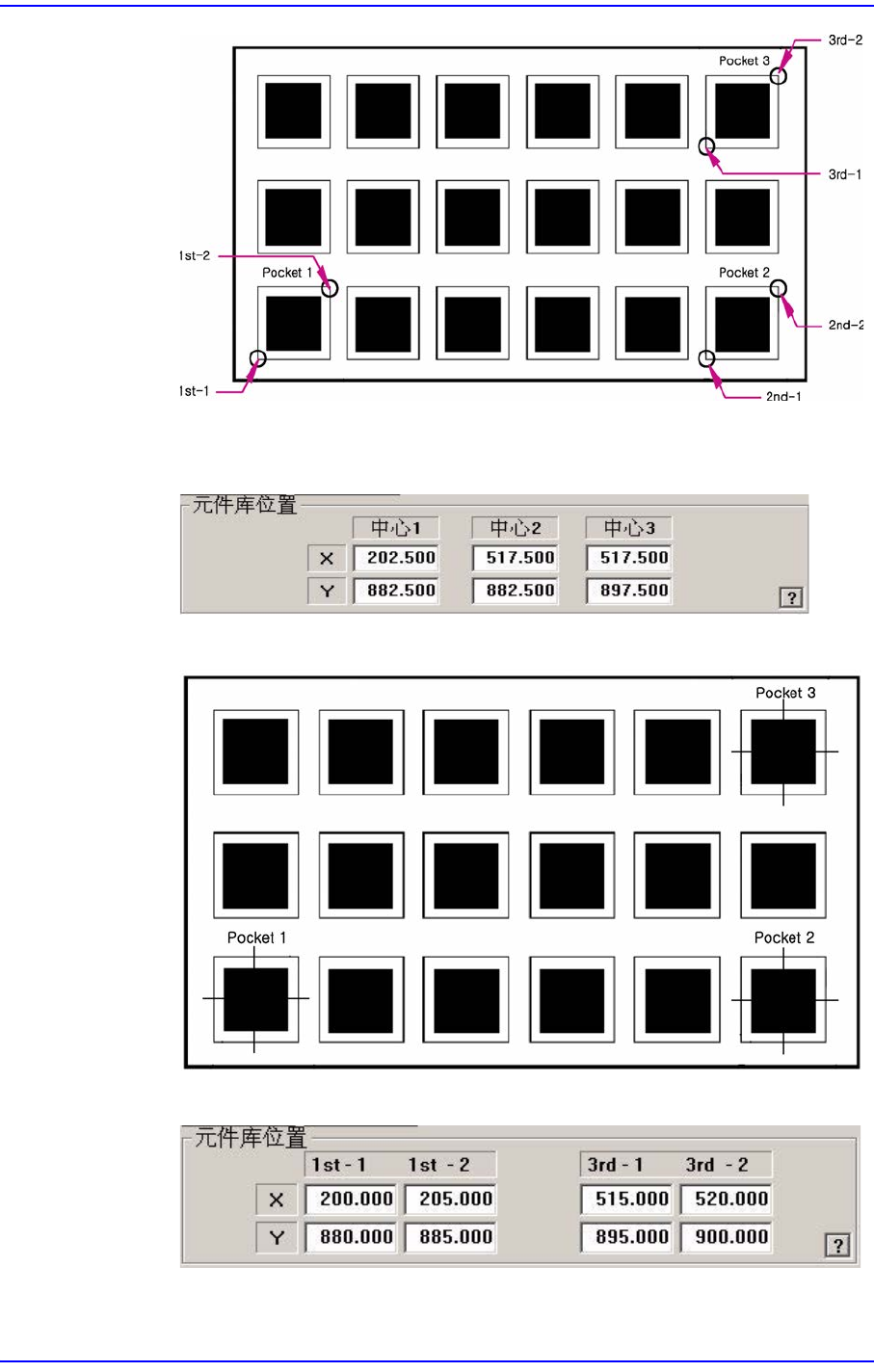

<3槽中心>
如下图所示输入1，2，3号 Pocket的中心坐标。
<2槽对话框>
如下图所示输入1号，3号Pocket对角线顶点的坐标。
8-22
Samsung Component Placer SM481 Administrator's Guide

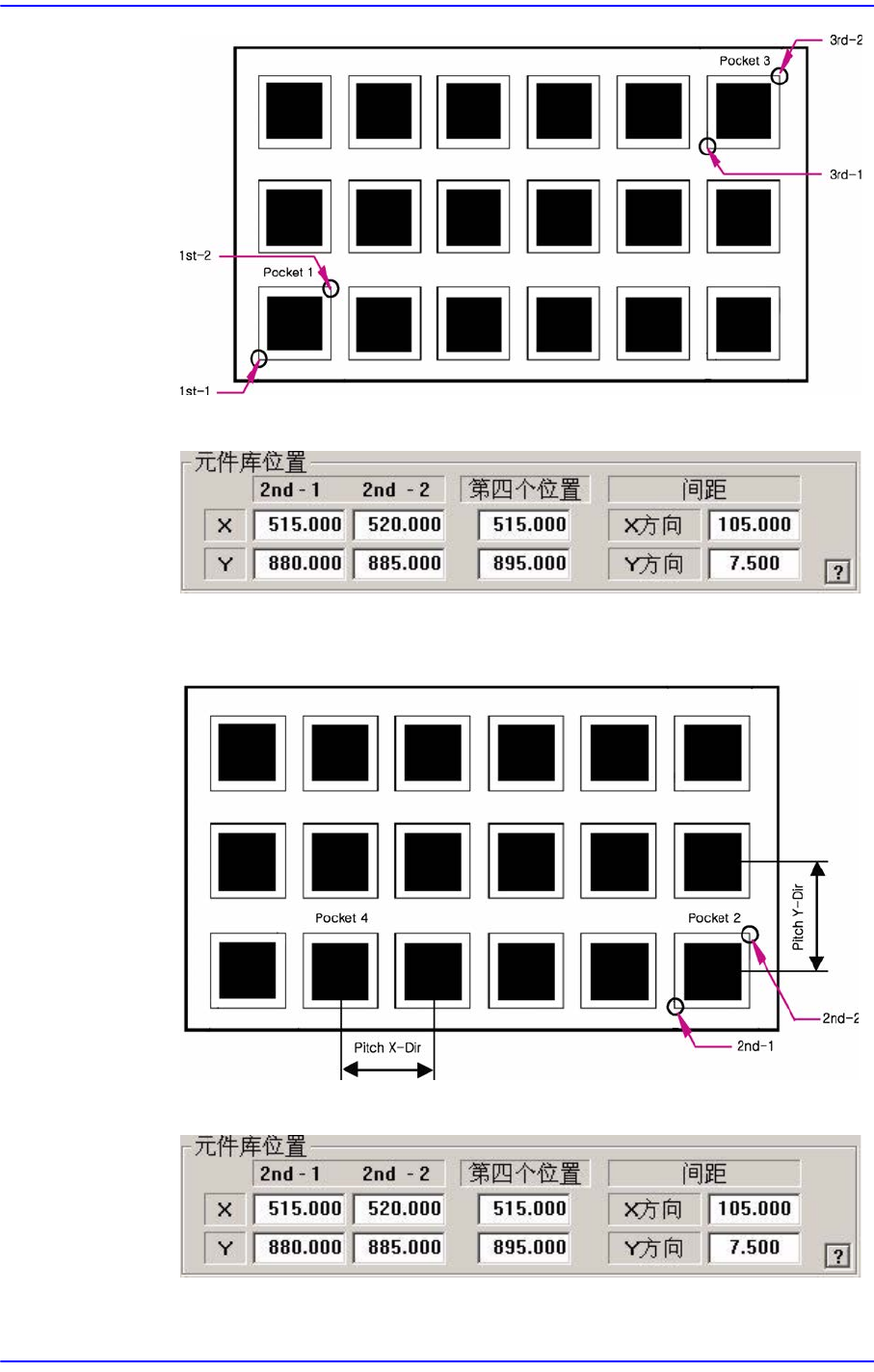

<2槽X-轴>
如下图所示一一输入任何一个 X方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及 X和Y方向间距。
<2槽Y- 轴>
如下图所示一一输入任何一个 Y方向的pocket的中心点坐标， 2号 pocket 的
8-23
供应装置的设置
对角线顶点坐标，以及X和Y方向 间距
<1槽>
如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y方向 间距。
