9-13 Step Programming  未登记的一切元件的信息被登记后将如下。

9-12

Samsung Component Placer SM481 Administrator's Guide

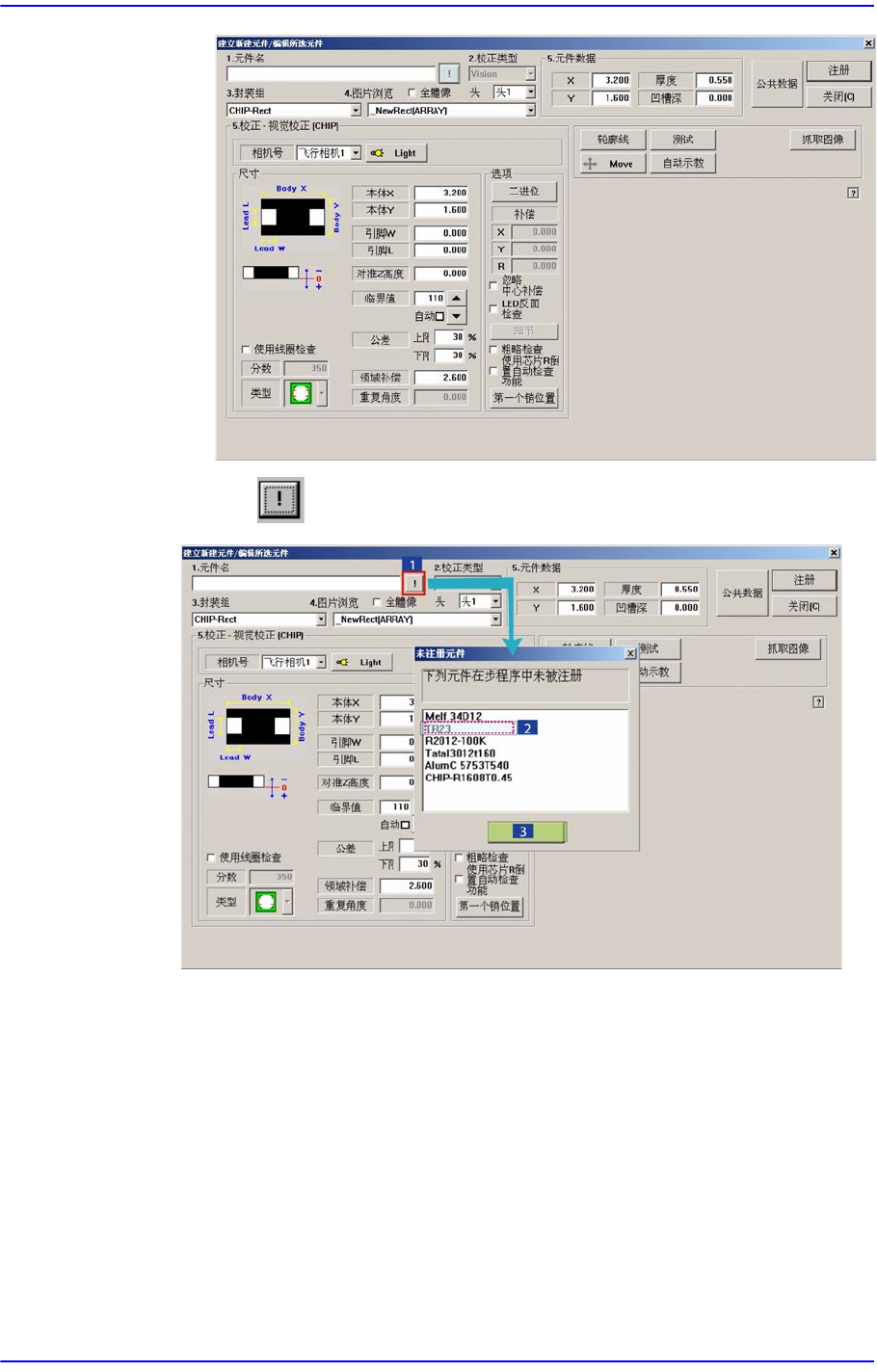

 单击按钮，如下图出现未登记元件清单。

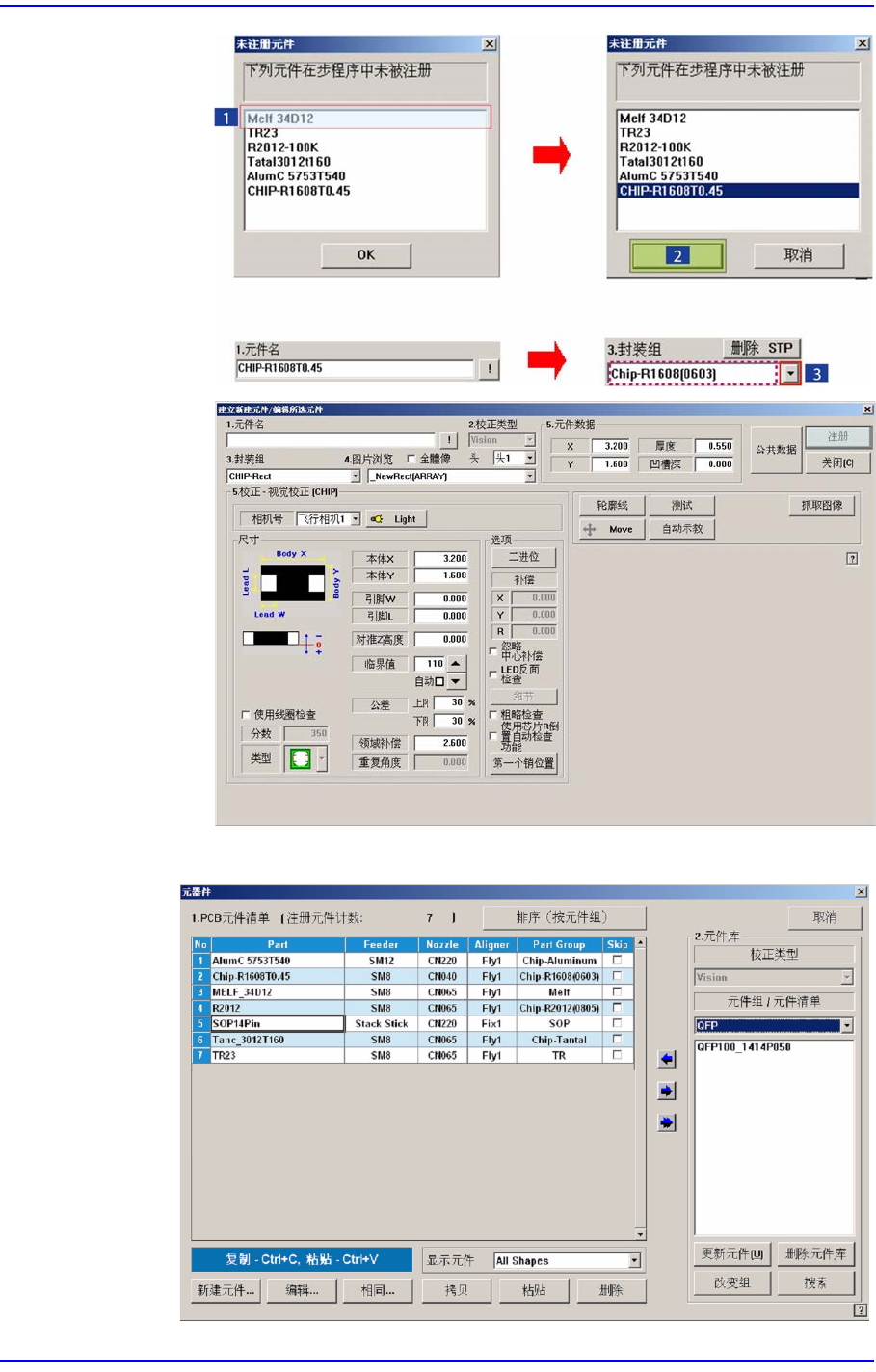

 选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的

文件名。

 选择相当于选定元件的 <封装组 >，必要时修改选定元件 Profile中的元件

信息以适应选定元件。

 单击<注册>按钮，把元件登记到PCB Part List。

9-13

Step Programming

 未登记的一切元件的信息被登记后将如下。

9-14

Samsung Component Placer SM481 Administrator's Guide

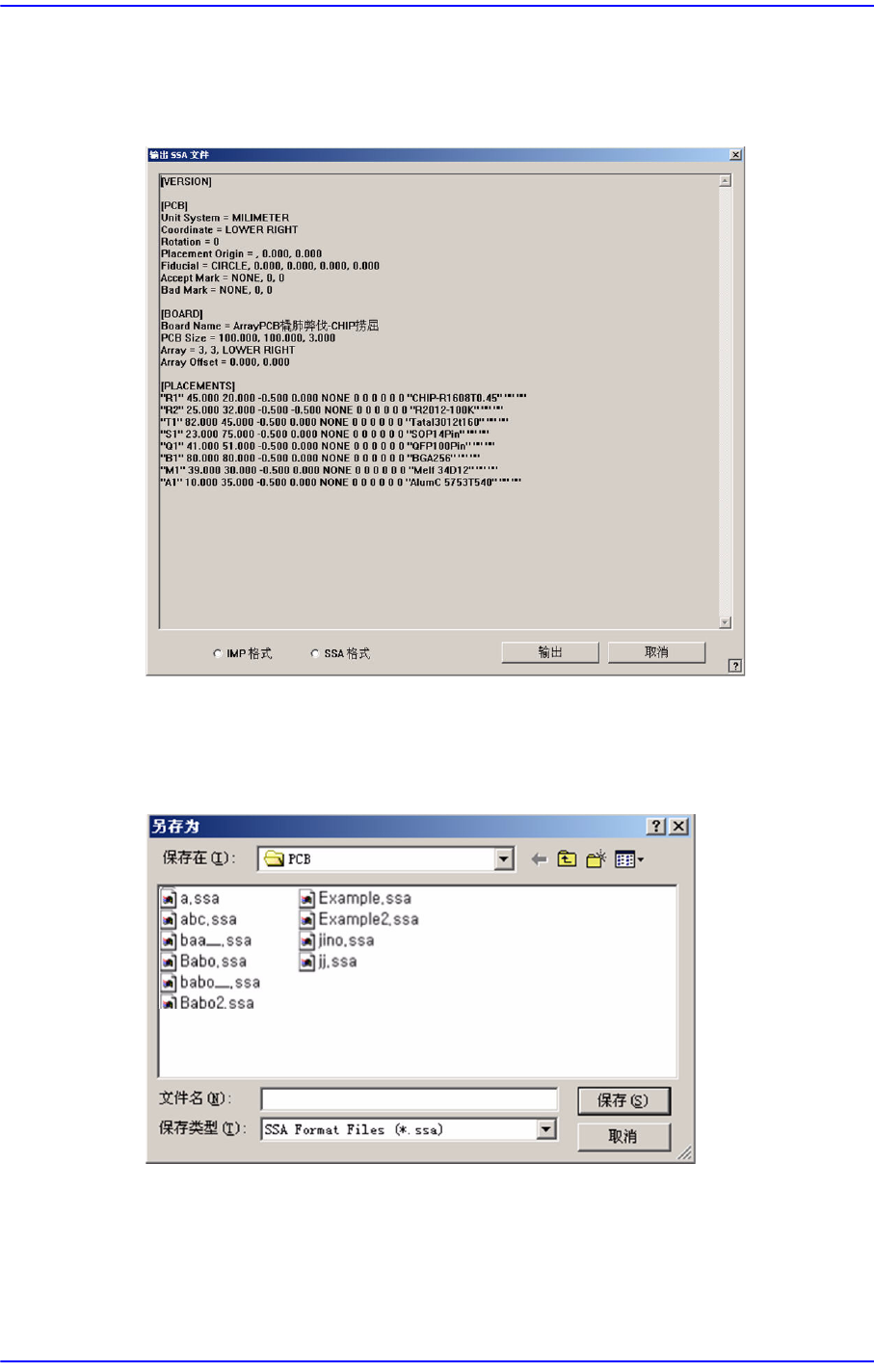

 <导出…> 按钮

它执行把在本设备编辑的步骤数据转换成其它形式(SSA Format)的ASCII文件

的功能。单击此按钮时显示如下的对话框。

选择要转换的Format后 ,点击 <Export>按钮。可选择的Format如下。

 IMP Format: 转换成IMP Format文件。

 SSA Format: 转换成SSA Format文件。

转换时，先设定将要转换的ASCII文件名后，单击 “储存” 按钮。这时步骤数据

将会转换成SSA Format后，以已设定的文件名储存。

 <取消> 按钮

取消已进行的作业。
