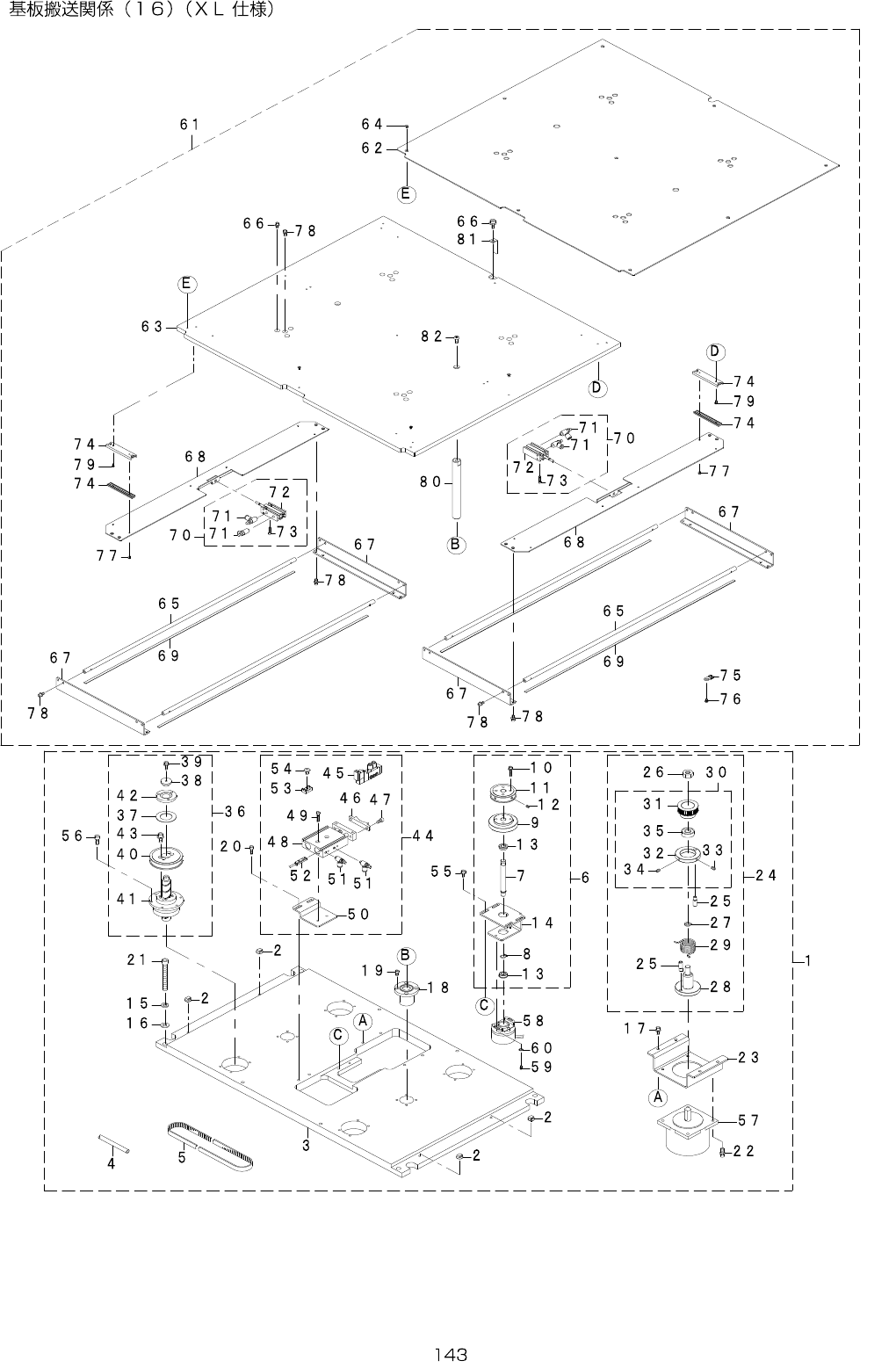

72.PWBCONVEYORCOMPONENTS(16)(TYPEXL)
- -

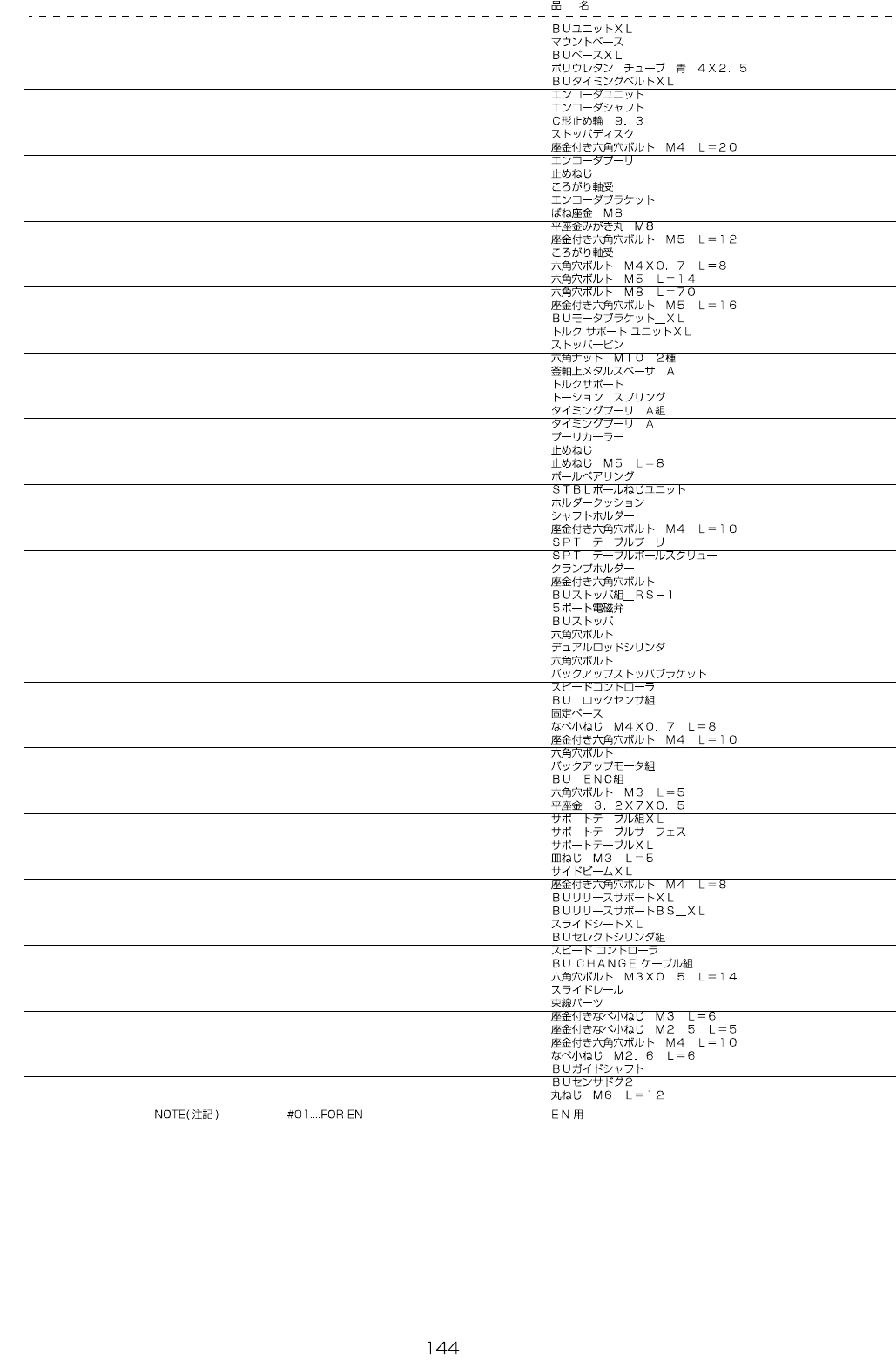

REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-15474 BU_UNIT_XL 1
2 HX-0070600-0A MOUNTBASE (4)
3 402-15081 BU_BASE_XL (1)
4 BT-0400251-EA URETHANETUBEBLUE4X2.5 (2.5)
5 402-15088 BU_TIMING_BELT_XL (1)
6 401-83867 ENCORDERUNIT (1)
7 400-93905 ENCORDERSHAFT (1)
8 RC-0100001-KP SNAPRINGM10 (1)
9 400-93906 STOPPERDISC (1)
10 SL-6042092-TN SCREWM4L=20 (4)
11 400-93612 ENCORDERPULLEY (1)
12 SM-8040602-TP SCREWM4X0.7L=6 (2)
13 SB-1100005-00 BEARING (2)
14 400-93904 ENCORDERBR (1)
15 WS-0820002-KN SPRINGWASHERM8 (4)
16 WP-0841601-SC WASHERM8 (4)
17 SL-6051292-TN SCREWM5L=12 (4)
18 SB-8160001-00 BEARING (2)
19 SM-6040802-TN SCREWM4X0.7L=8 (8)
20 SM-6051402-TN SCREWM5L=14 (2)
21 SM-6087002-TN SCREWM8L=70 (4)
22 SL-6051692-TN SCREWM5L=16 (4)
23 400-98138 BU_MOTOR_BR_XL (1)
24 400-98177 TORQUE_SUPPORT_UNIT_XL (1)
25 E4142-729-000 STOPPERPIN (2)
26 NM-6100002-SE NUTM10 (1)
27 226-14002 THRUSTWASHER,A (1)
28 400-98139 TORQUE_SUPPORT (1)
29 L177E-821-000 TORTIONSPRING (1)
30 400-00930 TIMINGPULLEYAASM (1)
31 400-00931 TIMINGPULLEYA (1)
32 400-00932 PULLEYCOLLAR (1)
33 SM-8050842-TP SETSCREW (1)
34 SM-8050852-TP SETSCREW (1)
35 SB-1100004-00 BALLBEARING (1)
36 400-82786 STBLBALLSCREWUNIT (4)
37 L177E-021-000 HOLDERCUSHION (1)
38 E4124-729-000 SHAFTHOLDER (1)
39 SL-6041092-TN SCREWM4L=10 (1)
40 L177E-221-000 SPTTBLPULLEY (1)
41 L176E-821-000 SPTTBLBALLSCREW (1)
42 L176E-921-000 CLAMPHOLDER (1)
43 SL-6041642-TN SCREW (4)
44
#01
401-88596 BUSTOPPERASM_RS-1 (1)
45 PV-1502090-00 5-PORTSOLENOIDVALVE (1)
46 400-00970 BUSTOPER (1)
47 SM-6051002-TN SCREW (2)
48 PA-1501011-00 DUALRODCYLINDER (1)
49 SM-6042002-TN SCREW (2)
50 400-94746 BUSTOPPERBR (1)
51 PC-0105080-00 SPEEDCONTROLLER (2)
52 400-92574 BULOCKSENSASM (1)
53 HX-0029400-00 FIXEDBASE (1)
54 SM-4040801-SC SCREWM4X0.7L=8 (1)
55 SL-6041092-TN SCREWM4L=10 (4)
56 SM-6041002-TN SCREW (16)
57 400-48076 BACKUPMOTORASM (1)
58 E9433-729-0A0 BUENCASM. (1)
59 SM-6030502-TN SCREWM3L=5 (2)
60 WP-0320501-SC WASHERM3 (2)
61 402-15475 SUPPORT_TABLE_ASM_XL 1
62 402-15084 SPT_TABLE_SURFACE (1)
63 402-15083 SUPPORT_TABLE_XL (1)
64 SM-1030552-TN PLATESCREWM3L=5 (9)
65 402-15085 SIDE_BEAM_XL (4)
66 SL-6040892-TN SCREWM4L=8 (13)
67 402-15089 BU_RELEASE_SPT_XL (4)
68 402-15086 BU_RELEASE_SPT_BS_XL (2)
69 402-15087 SLIDE_SHEET_XL (4)
70 401-28562 BU_SELECT_CYLINDER_ASM (2)
71 PC-0105080-00 SPEEDCONTROLLER (2)
72 401-29048 BUCHANGECABLEASM (1)
73 SM-6031402-TN SCREWM3X0.5L=14 (2)
74 401-90604 SLIDE_RAIL (4)
75 HX-0034400-00 FIXEDBASE (2)
76 SL-4030691-SC SCREWM3L=6 (2)
77 SL-4850591-SC SCREWM2.5L=5 (8)
78 SL-6041092-TN SCREWM4L=10 (20)
79 SM-4860601-SC SCREWM2.6L=6 (8)
80 401-22963 BU_GUIDE_SHAFT (2)
81 401-89351 BU_SENSOR_DOG2 (1)
82 SM-3061252-TN SCREWM6L=12 (2)
- -
