33.COVERCOMPONENTS(15)(TYPEXL)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-15700 COVER_FUL_ASM_CD_XL 1
2 401-96677 COVER_FUL (1)
3 SL-6061292-TN SCREWM6L=12 (4)
4 401-83443 MOTOR_COVER (1)
5 400-81751 B_COVER_SCREW (4)
6 402-15701 TAPE_SET_UNIT_FRONT_XL (1)
7 401-97768 TAPE_SET_UNIT (1)
8 401-97769 TAPE_SET_HANGER (1)
9 SL-6040892-TN SCREWM4L=8 (4)
10 400-49671 COVERCUSHION (2)
11 SM-4030601-SC SCREWM3X0.5L=6 (2)
12 402-55573 TAPE_SET_BASE (1)
13 SD-0640246-SP SHOULDERSCREWD=6.35H=2.4 (2)
14 401-83208 GUIDE_RAIL_R (1)
15 SM-3041052-TN SCREWM4L=10 (6)
16 EA-9500B01-00 CABLEBAND (4)
17 E5348-033-100 GROMMET (0.2)
18 401-97771 TAPE_SET_STAND (1)
19 SD-0640246-SP SHOULDERSCREWD=6.35H=2.4 (2)
20 401-97772 TAPE_SET_CONNECTOR_BR (1)
21 SM-1040852-TP DISHSCREW (2)
22 401-82051 CONNECTOR_BIND (2)
23 HX-0029400-00 FIXEDBASE (4)
24 SM-4040601-SC SCREWM4X0.7L=6 (4)
25 401-98674 RFPWRCABLEASM3 (1)
26 402-15441 COVER_FUR_ASM_XL 1
27 401-90602 STOPSWCABLEASM (1)
28 401-90603 KEYSWCABLEASM (1)
29 SL-6041092-TN SCREWM4L=10 (4)
30 SL-6040892-TN SCREWM4L=8 (4)
31 SD-0640246-SP SHOULDERSCREWD=6.35H=2.4 (2)
32 WP-0641601-SC WASHERM6 (1)
33 WS-0610002-KN SPRINGWASHERM6 (1)
34 161-87007 WINGBOLT (1)
35 E5348-033-100 GROMMET (0.16)
36 401-83443 MOTOR_COVER (1)
37 400-81751 B_COVER_SCREW (4)
38 400-01464 STOPPERSUPPORT (1)
39 SL-6041092-TN SCREWM4L=10 (2)
40 400-49671 COVERCUSHION (1)
41 SM-4030601-SC SCREWM3X0.5L=6 (1)
42 401-47221 STOPPER_NUT_PLATE (1)
43 400-01453 SAFETYSWITCHBRACKET (1)
44 400-02254 COVEROPENSWCABLEASM (1)
45 SL-6042042-TN SCREWM4L=20 (2)
46 NM-3040520-SF FLANGENUTM4 (4)
47 401-47273 SC_LOCK_ASM (1)
48 401-11821 SCL_BASE (1)
49 401-47117 SCL_SOLENOID_BASE (1)
50 SL-6040892-TN SCREWM4L=8 (2)
51 401-47118 SCL_HOOK (1)
52 HX-0036700-0A GROMMET (0.02)
53 SM-6053502-TN SCREWM5L=35 (1)
54 NM-6050001-SC NUTM5X0.8TYPE1 (2)
55 401-47119 DOOR_LOCK_SP (1)
56 401-46405 COVERLOCKSVASM (1)
57 SL-6030692-TN SCREWM3L=6 (4)
58 401-11824 SCL_COVER (1)
59 SL-6040892-TN SCREWM4L=8 (2)
60 SL-6061292-TN SCREWM6L=12 (2)
61 402-15066 COVER_FUR_XL (1)
62 402-15065 COVER_FUR_U_XL (1)
63 401-83472 COVER_STAY_FUR (1)
64 SL-6061292-TN SCREWM6L=12 (9)
65 SL-3061232-TN SCREWM6L=12 (4)
66 401-88712 SWITCH (1)
67 401-58158 15INCHLCDMONITOR (1)
68 401-29025 EMGSWCABLEASM (1)
69 401-26708 EMERGENCY_SEAL (1)
70 HX-0032600-0A GROMMET (4)
71 HX-0032600-0M GROMMET (1)
72 PJ-3010651-06 FEMALEUNION (1)
73 E2904-700-000 SOCKET (1)
74 401-83444 LCD_BRACKET (1)
75 400-47170 LCD_BRACKET_F (1)
76 400-46640 USBBRACKET (1)
77 401-22816 USBCABLE2M (2)
78 SL-6030892-TN SCREWM3L=8 (2)
79 401-90601 STARTSWCABLEASM (1)
80
#01
400-81751 B_COVER_SCREW 1
81
#01
HA-0062600-10 SWITCH 1
82 CM-3001000-04 DANGERLABEL(50) 1
83 401-86066 BANK_COVER_FL 1
84 401-86067 BANK_COVER_FR 1
85 400-81751 B_COVER_SCREW 4
86 E5721-729-000 LABEL 1
87
#01
401-87827 KEY_STOPPER_BR_EN 1
- -

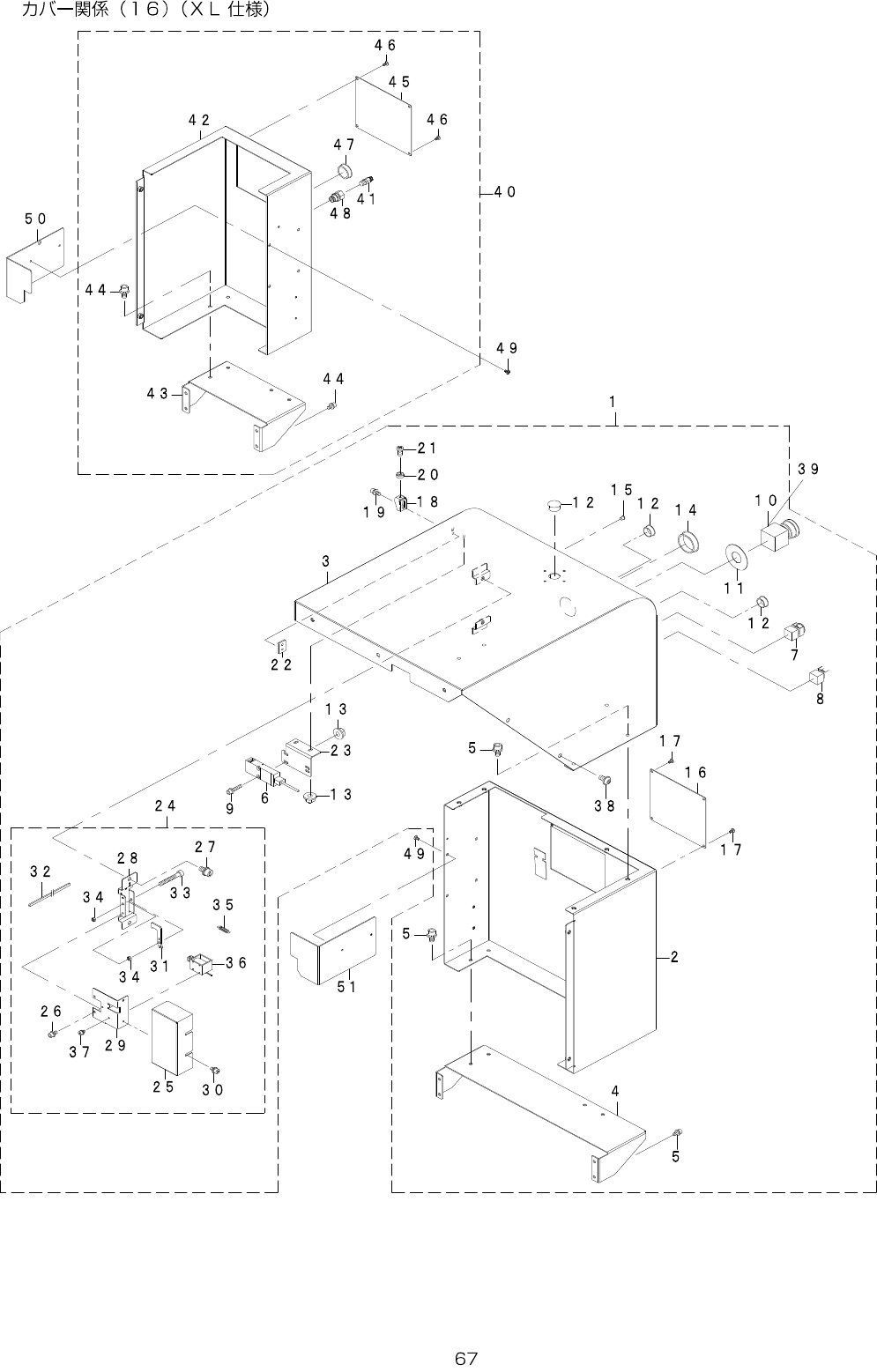

34.COVERCOMPONENTS(16)(TYPEXL)
