5. 系统使用方法
63

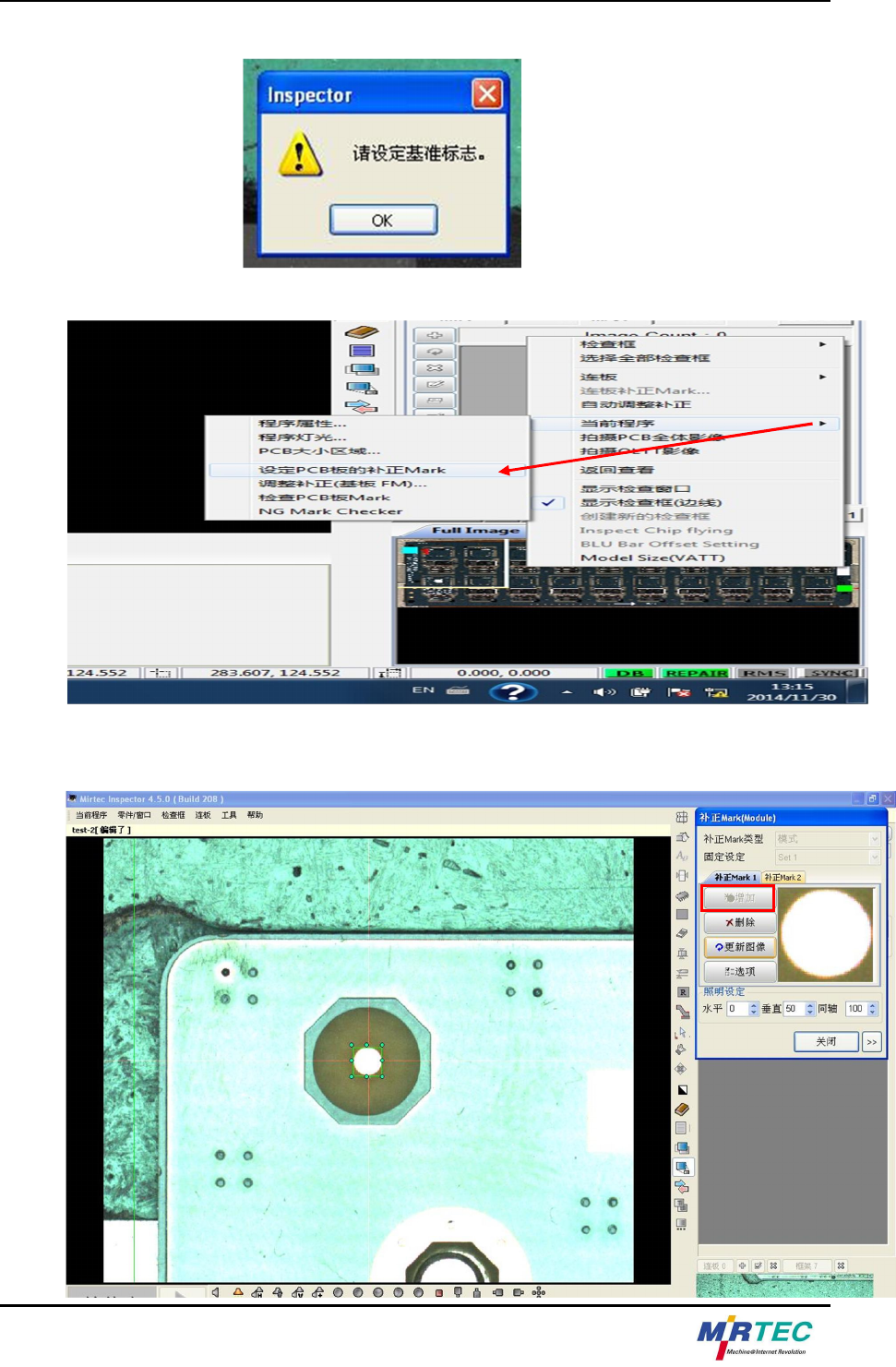

鼠标右键点击右下角PCB全体影像的“当前程序PCB板的补Mark”弹出mark点设置对话框
点击“增加(红框表示)”后,选择PCB板上mark,如图所示方法和mark边缘相切取向,然后点击更新图像对
图像进行更新
MV-3U 使用者菜单
64
“补正Mark2”选取PCB板对角mark点进行相同设置后点击“关闭”旁的 按钮,对mark点进行测
测试完成没问题后开始对PCB板上的各个部品进行编辑
CHIP编辑
选择 按钮 选择垂直光 沿元器件本体的边缘相切画出矩形,如上图所示。具体参数解释如下:
5. 系统使用方法
65
为了能更精确的对元器件进行检测同时为了减少假性不良的发生率,我们对画出的本体图像做如下处理(如果元件上有
文字的前提下,如没有,无需进行此步骤):点击右侧已经截取的元件本体图像,激活 按钮,点击后出现图像处
理对 ,选 对图盖,点击ok体图
内的图像发生改 ,然后单独再 选择平行 画出一个
能包围文字的矩形图框,至此元件本2D部分完成。
(偏移范围因各公司产品和要求自定
点选此项
在文字测时如选择项可
以在一检查框内把字等
分检测,最多分三部分
司标准自行设定
运用
点选Emphasis char后激活,可以控制检测对象图像的清晰度,取值范围1~5
光会导致图像刷新
