5. 系统使用方法
57

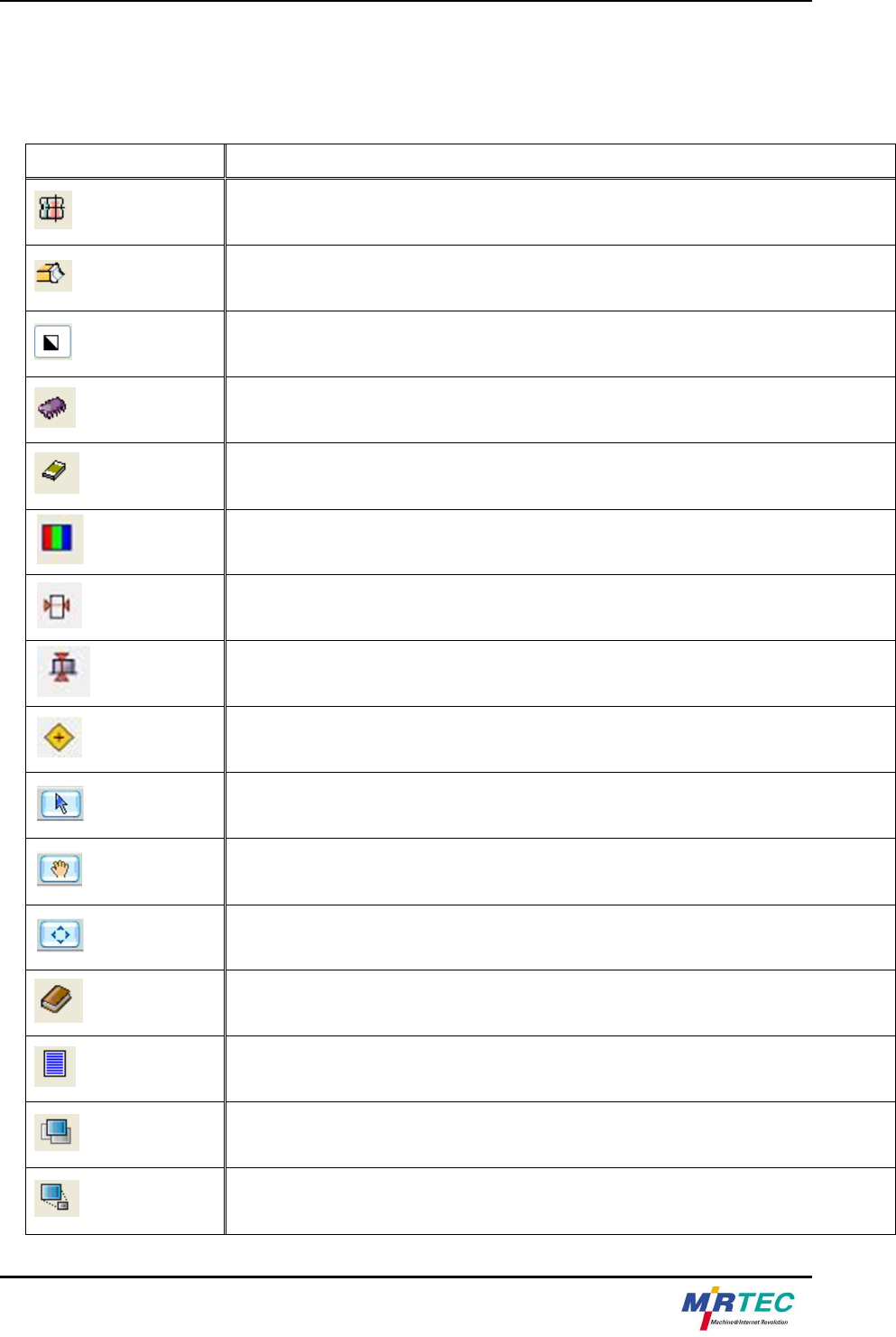

操作 按键
各按键说明如下.
操作按键 内 容
Mounting编辑
部品本体的偏位、漏贴、错件检测时使用.
solder编辑
没锡、锡少、锡多检测时使用.
检查框二值化
Solder检测时显示锡膏呈白色，无锡膏部分呈黑色.
IC/ 连焊编辑
IC的 Lead间连焊、锡少、锡多等检测时使用.
Chip 编辑
电阻、电容等chip件编辑时使用（mounting和solder组合键，方便程序编辑者使
用）
颜色检查
用于对元器件表面的颜色进行检查
偏移检查
用于一些特殊元件的偏移检查
高度检查
屏蔽罩，sim卡槽等特殊元件的高度检查
元件中心检查
元件中心发现，可用于元件位置补正和偏移，转角检查
个体选择
选择窗口、部品时使用
细微移动
X, Y轴 Robot细微移动时使用.
移动窗
一定的距离机器移动时使用.（移动距离可自定义）
程序库
用于程序库元件的使用、添加、删除、修改等.
ATT
ATT(Auto Teaching Tool)使用时使用（自动编程工具）
注：本公司生产的产品使用此功能编程时不方便，建议不使用
检查框屏蔽
当点击此按钮时只显示当前检查框内的部品
放大
放大检查框
MV-3U 使用者菜单
58

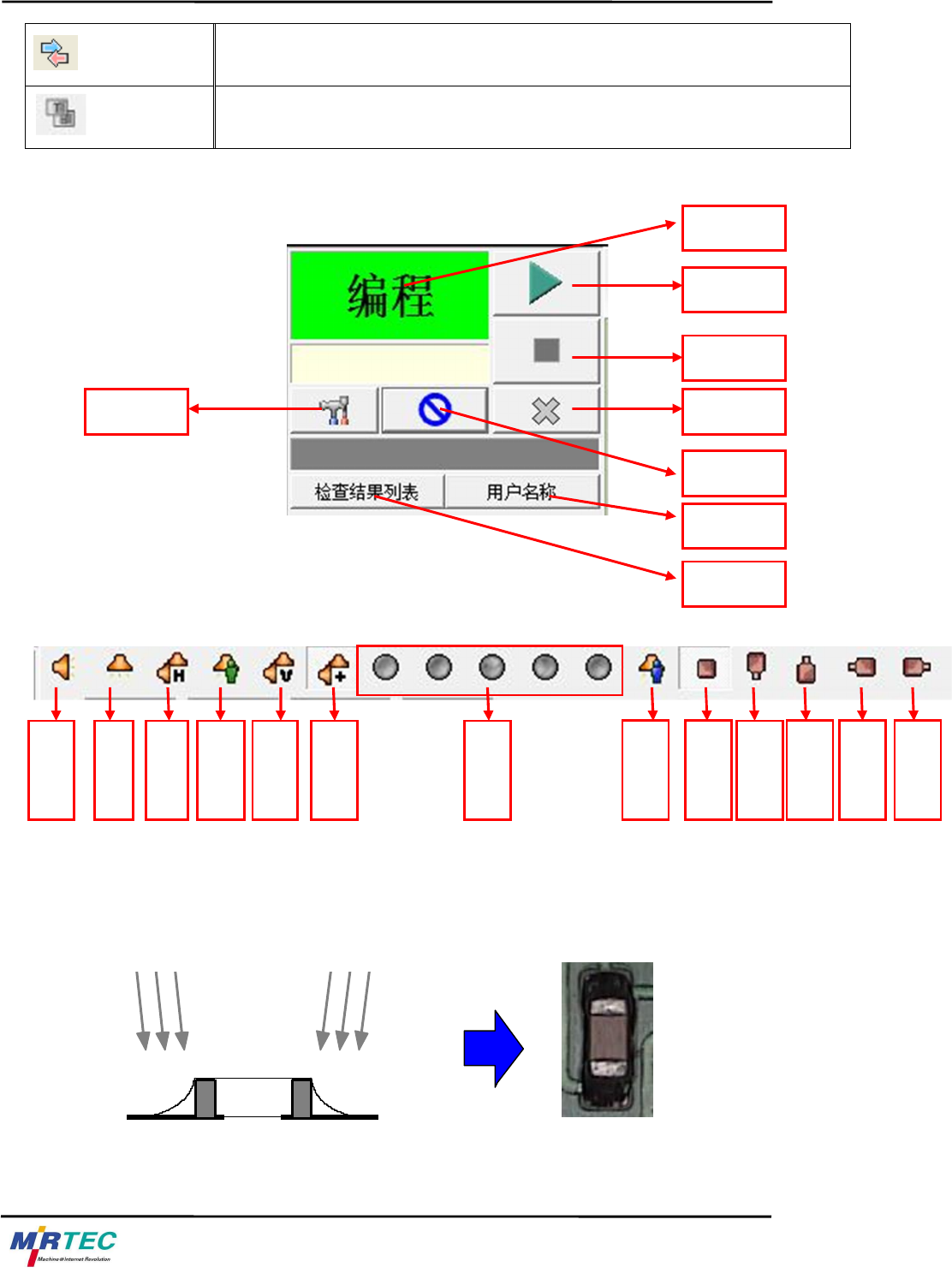

交替画面
用于整体PCB影像和单Frame影像的交替
程序交替
用于线体混流时的程序切换
操作状态窗
[操作窗口]
灯光/侧相机说明
灯光原理简要说明
照明种类
(1) 垂直照明 (平坦的部分显示白色)
◆ 活用 : 能检查C-Chip零件的装着有无, 无元件时锡膏坡度小
平
行
光
垂
直
光
平
直
光
用
户
1
直
平
光
三
色
光
开始检测
停止检测
退出PCB
设备停止
生产设定
历史查询
PCB编号
设备状态
不
适
用
用
户
2
主
相
机
侧
向
北
侧
向
南
侧
向
东
侧
向
西
5. 系统使用方法
59

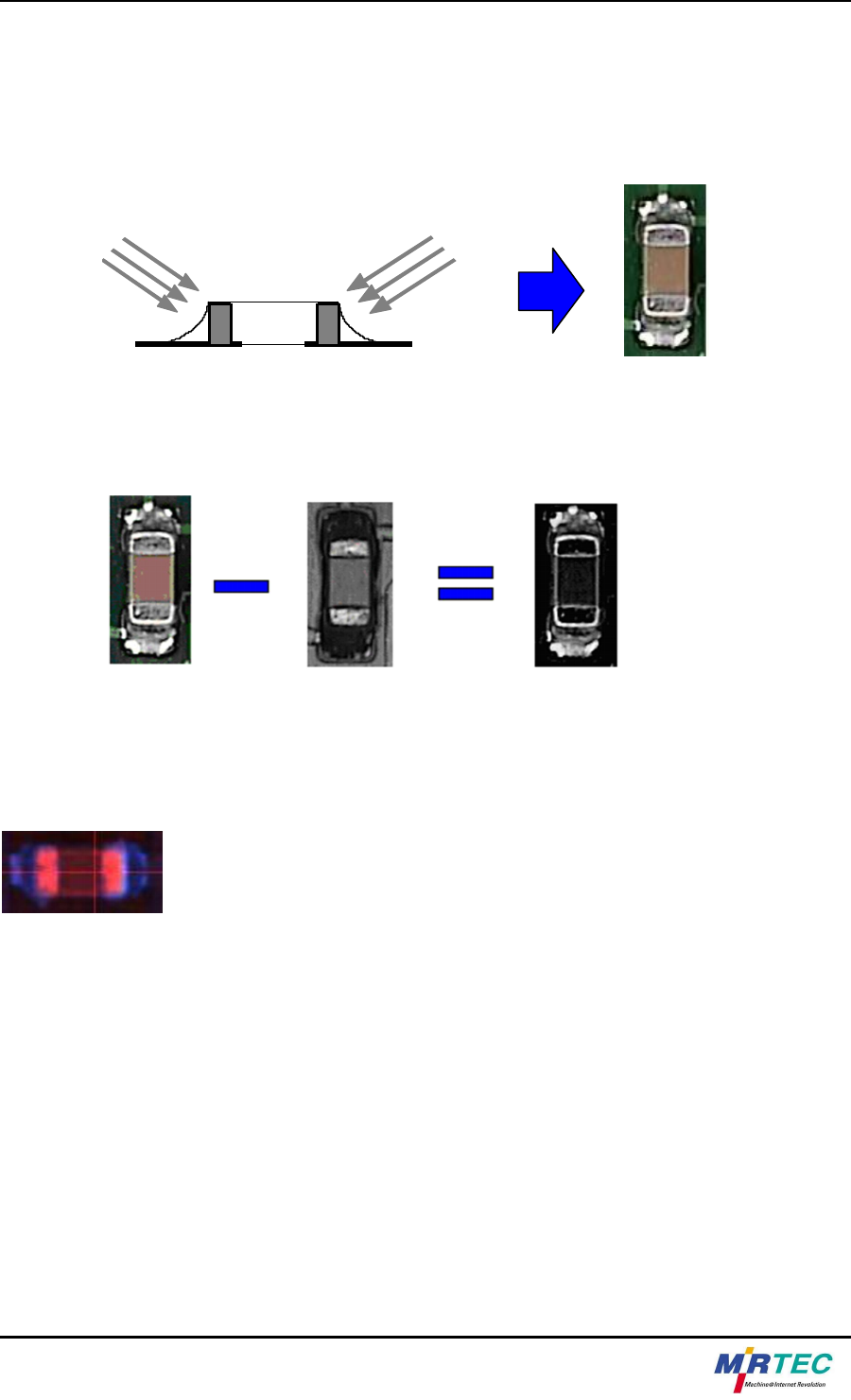

(2) 水平照明 (对角线 照明 : 有弯曲的的部分显示白色)
◆ 活用 : 是文字地方的影像明显的照明（漫反射原理）。活用R-Chip或其他的文字地方的检查。
(3) 平直照明 (水平影像亮度-垂直影像的影像)
◆ 活用 : 有弯曲的部分只显示白色。能检查有弯曲的锡高量及零件周围的裝着状态。
使
用彩光照明原理和白光相同，显示颜色表示：平整部分显示为红色，倾斜部分显示为蓝色，可以活用检
测缺件和open。
3D模型采用的是莫尔条纹光原理，当条纹光照在凸起的物体上时，条纹发生弯曲，通过计算弯
曲程度来测定物体的高度，从而达到建造3D模型需要的数据。
系统启动与退出
程序开始
① 按设备后位置的电源开关打开设备.
② 设备进电源时照明装置和入出口关联的传感器也供电.
③ 电脑电源打开.
① 电脑开完之后显示器有以下画面显示.
