5. 系统使 用方法 77 首先对光进行调整 选择当前程序 程 序灯光，打开灯光 调整界面 因为 其 他 光源 都 在 使用 中 ， 所以 我 们 选择 “ 用 户 2 ” 作为我们即将调整的自 定义灯光 灯光的调整 非常重 要，并且 非常耗时， 需要耐 心，首 先屏 蔽 所 有 灯 光， 只 勾 选 一 种 灯光 ， 从 0 开 始调 整 ， 一 直 调 整 到 2 5 5 ， 在 此 期 间 观 察 W B 的 颜 色 变 化 …
MV-3U 使用者菜单
76
使用同样的方法，在四个边角全部制作完成后，登记料库，制作完成。
WB编辑
根据WB的特性，我们需要特殊的光制作WB
白光状态下的WB

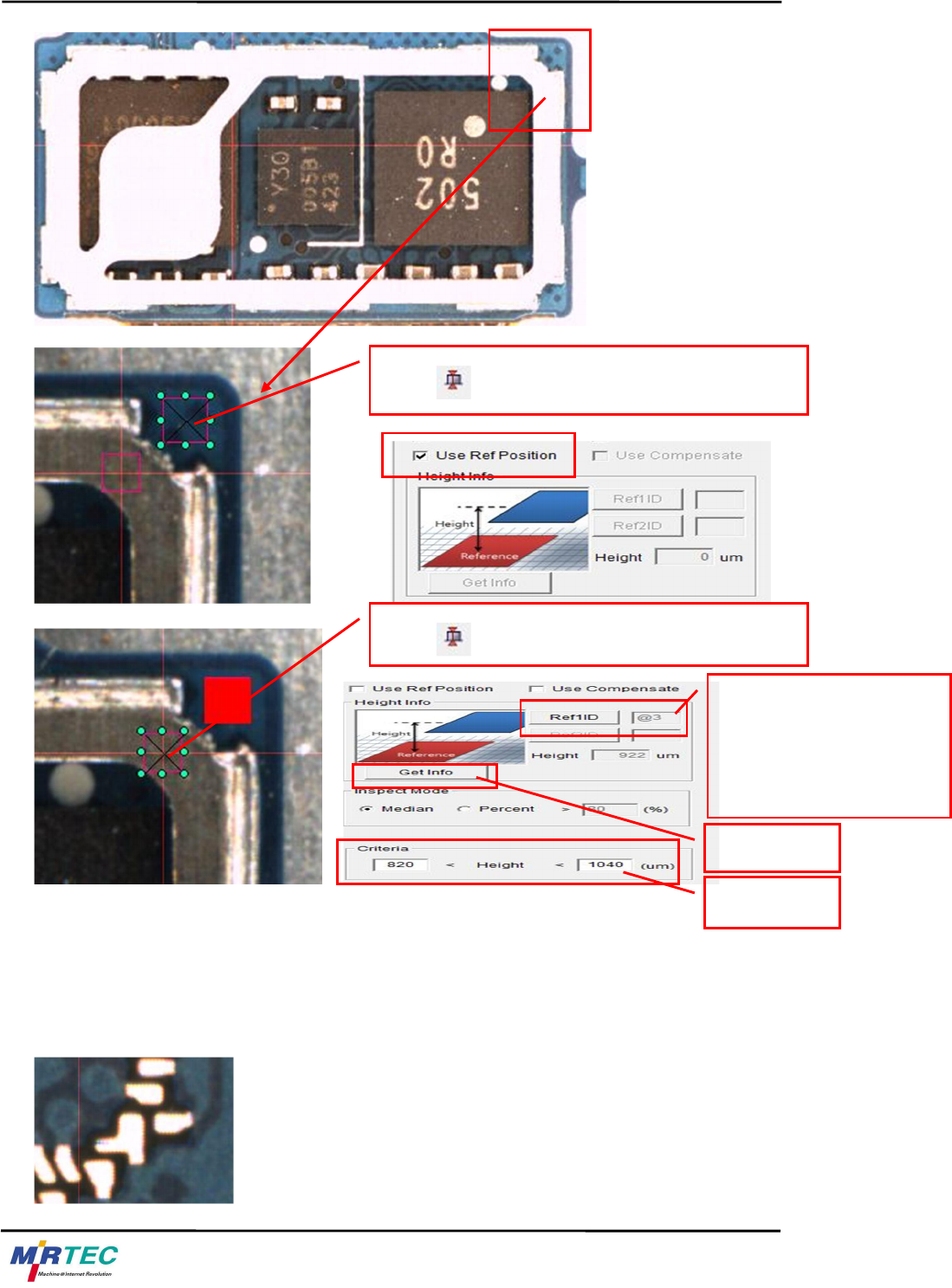

1.使用 工具，选择PCB的板面作为高度测试的0面
2.使用 工具，选择屏蔽罩的一角作为测试点画框
选择Ref1id按钮，然后选择
1步骤中画出的检查框作为0
高度（必须先组合然后在编
辑模式下）
登记高度信息
设定检测参数
5. 系统使用方法
77
首先对光进行调整
选择当前程序程序灯光，打开灯光调整界面
因为其他光源都在使用中，所以我们选择“用户2”
作为我们即将调整的自定义灯光
灯光的调整非常重要，并且非常耗时，需要耐心，首
先屏蔽所有灯光，只勾选一种灯光，从0开始调整，
一直调整到255，在此期间观察WB的颜色变化，达
到的效果为：能把溅锡和WB清晰的分辨出来，并且
溅锡的颜色要和周围所有颜色都不同，调整到需要的
光值后，停止。然后勾掉此种光，选择下一种光源进
行相同方式调整，以此类推，直到所有的光值全部达
到要 求 （有的 光源始 终调不到 理想状 态，放 弃此
光），然后把预设好的灯光进行相互组合，直到组合
成一种理想的光源为止
本例中，我们调整水平：10，blue：160为最佳光源
可以看到锡膏和WB及周围颜色有明显差异
使用 工具画出需要的检查框大小
MV-3U 使用者菜单
78
完成之后组合零件，加入数据库。
增加连板
因为公司所用的PCB板为连板，所以在做程序时只要做完单板程序后对其他单板进行添加就可以了
选择界面右下角 连板旁边的 进行程序复制，选择关联连板，位置根据
要复制的程序方向选择相应的方向，点击“确认”后,程序产生一个复制单板，此时鼠标会变为十字的移动形状，手
动拖动程序到要复制的单板，位置（一般选择mark点作为对正基准点）对正后点击“确认”即复制完成。
1.选择光源
2.选择image版本
3.选择检测方式
4.调整二值化值和黑白颜色
5.对检查框进行分割，有利于
提高检查精度并减少假性不良
6.使用Pixel unit insp进行检查，wh
ite pixel中设定的是像素的个数，依
据实际情况确定数值
在周围选择一个固定不动的点作为补正标记点，因
为WB的检查框非常小，所以很容易出现假性不良，
标记点一定要找的非常准确。
