5. 系统使用方法
77

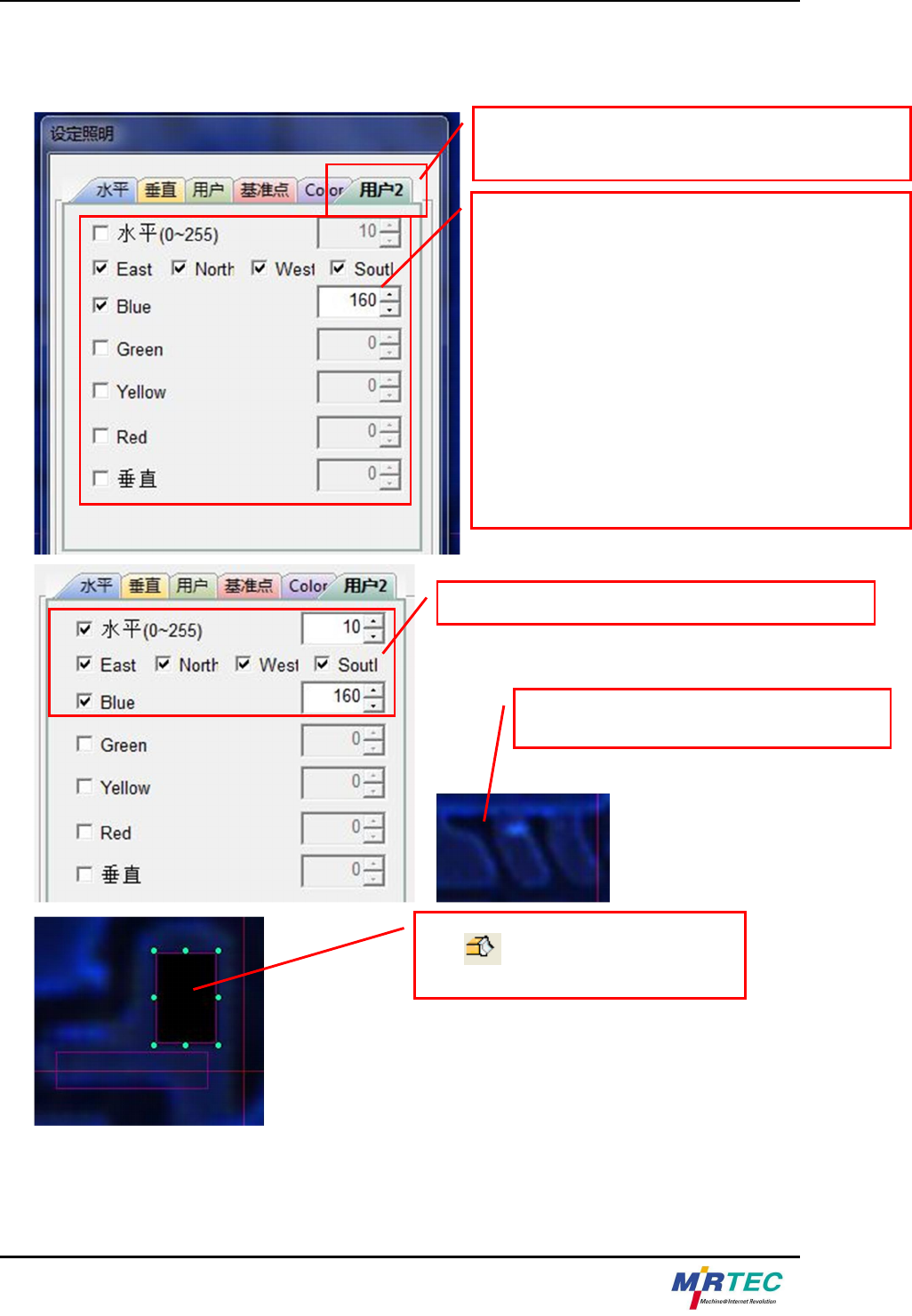

首先对光进行调整
选择当前程序程序灯光，打开灯光调整界面
因为其他光源都在使用中，所以我们选择“用户2”
作为我们即将调整的自定义灯光
灯光的调整非常重要，并且非常耗时，需要耐心，首
先屏蔽所有灯光，只勾选一种灯光，从0开始调整，
一直调整到255，在此期间观察WB的颜色变化，达
到的效果为：能把溅锡和WB清晰的分辨出来，并且
溅锡的颜色要和周围所有颜色都不同，调整到需要的
光值后，停止。然后勾掉此种光，选择下一种光源进
行相同方式调整，以此类推，直到所有的光值全部达
到要 求 （有的 光源始 终调不到 理想状 态，放 弃此
光），然后把预设好的灯光进行相互组合，直到组合
成一种理想的光源为止
本例中，我们调整水平：10，blue：160为最佳光源
可以看到锡膏和WB及周围颜色有明显差异
使用 工具画出需要的检查框大小
MV-3U 使用者菜单
78
完成之后组合零件，加入数据库。

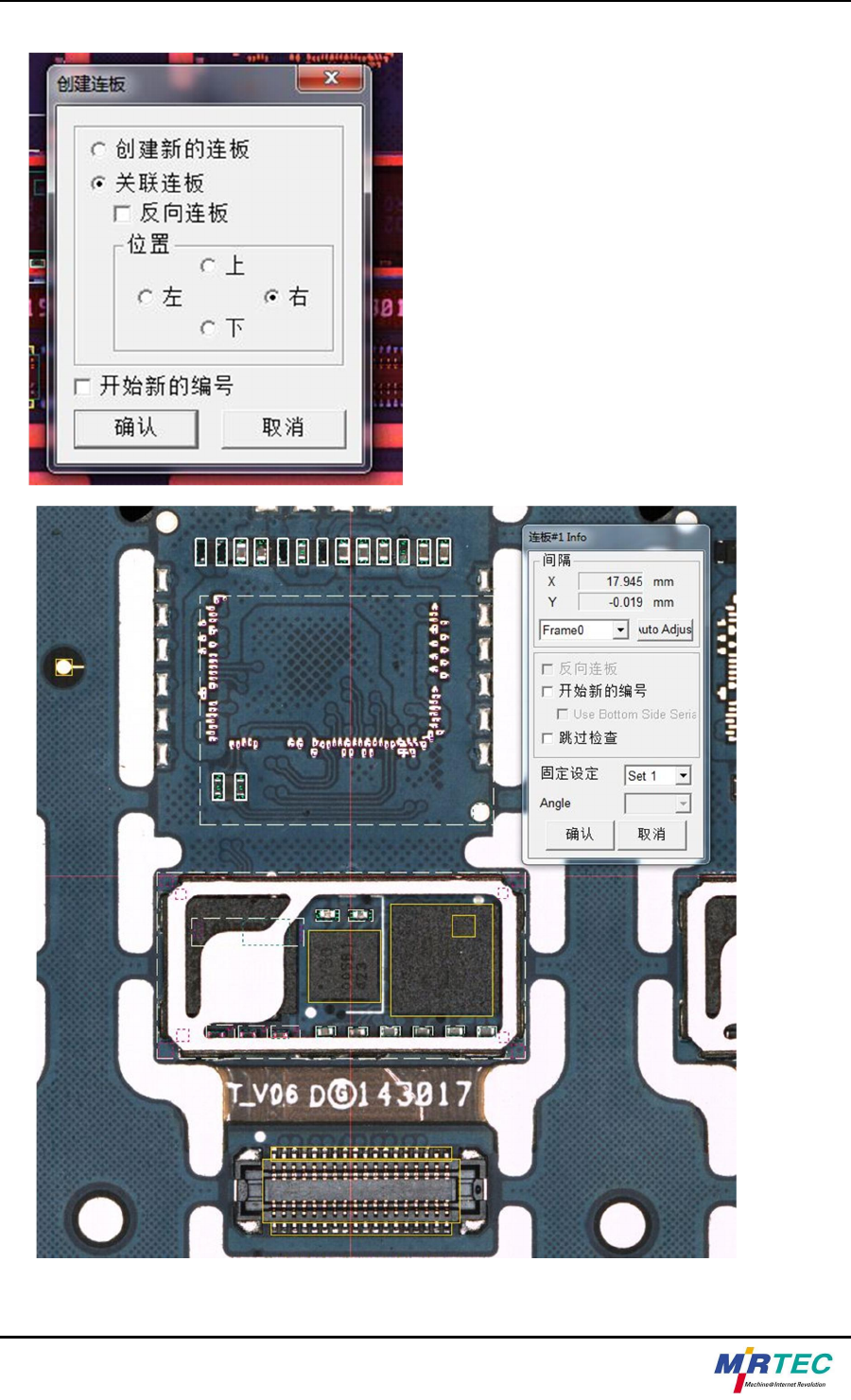

增加连板
因为公司所用的PCB板为连板，所以在做程序时只要做完单板程序后对其他单板进行添加就可以了
选择界面右下角 连板旁边的 进行程序复制，选择关联连板，位置根据
要复制的程序方向选择相应的方向，点击“确认”后,程序产生一个复制单板，此时鼠标会变为十字的移动形状，手
动拖动程序到要复制的单板，位置（一般选择mark点作为对正基准点）对正后点击“确认”即复制完成。

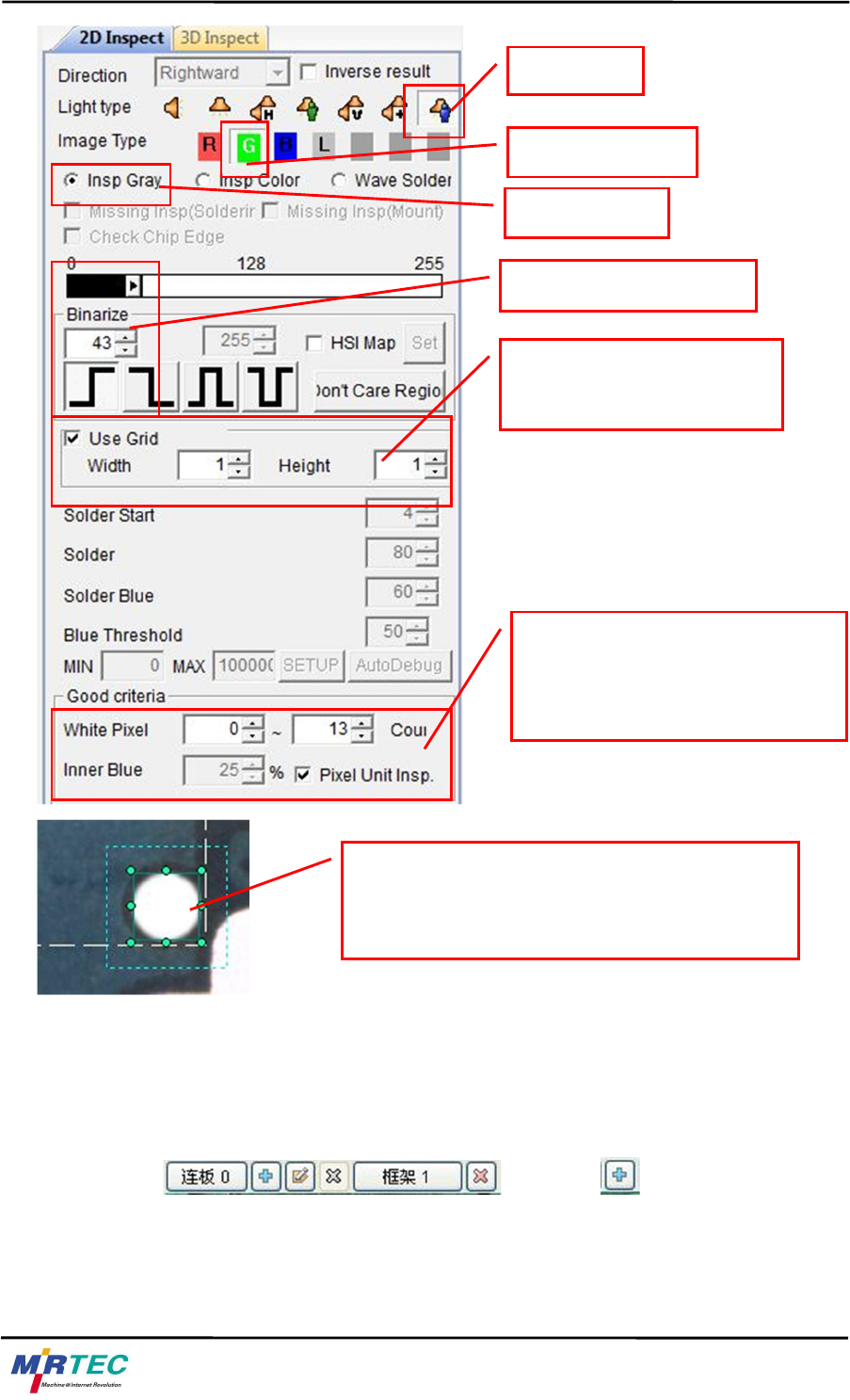

1.选择光源
2.选择image版本
3.选择检测方式
4.调整二值化值和黑白颜色
5.对检查框进行分割，有利于
提高检查精度并减少假性不良
6.使用Pixel unit insp进行检查，wh
ite pixel中设定的是像素的个数，依
据实际情况确定数值
在周围选择一个固定不动的点作为补正标记点，因
为WB的检查框非常小，所以很容易出现假性不良，
标记点一定要找的非常准确。
5. 系统使用方法
79
如连板过多，也可批量添加：
