选择 对管脚进行二值化表示，其目的是让管脚部分显示白色，非管脚部分显示黑色，这样在管脚发生连焊的
时候就可以很清楚的看到管脚连接在一起，各个值的用法在图示内说明

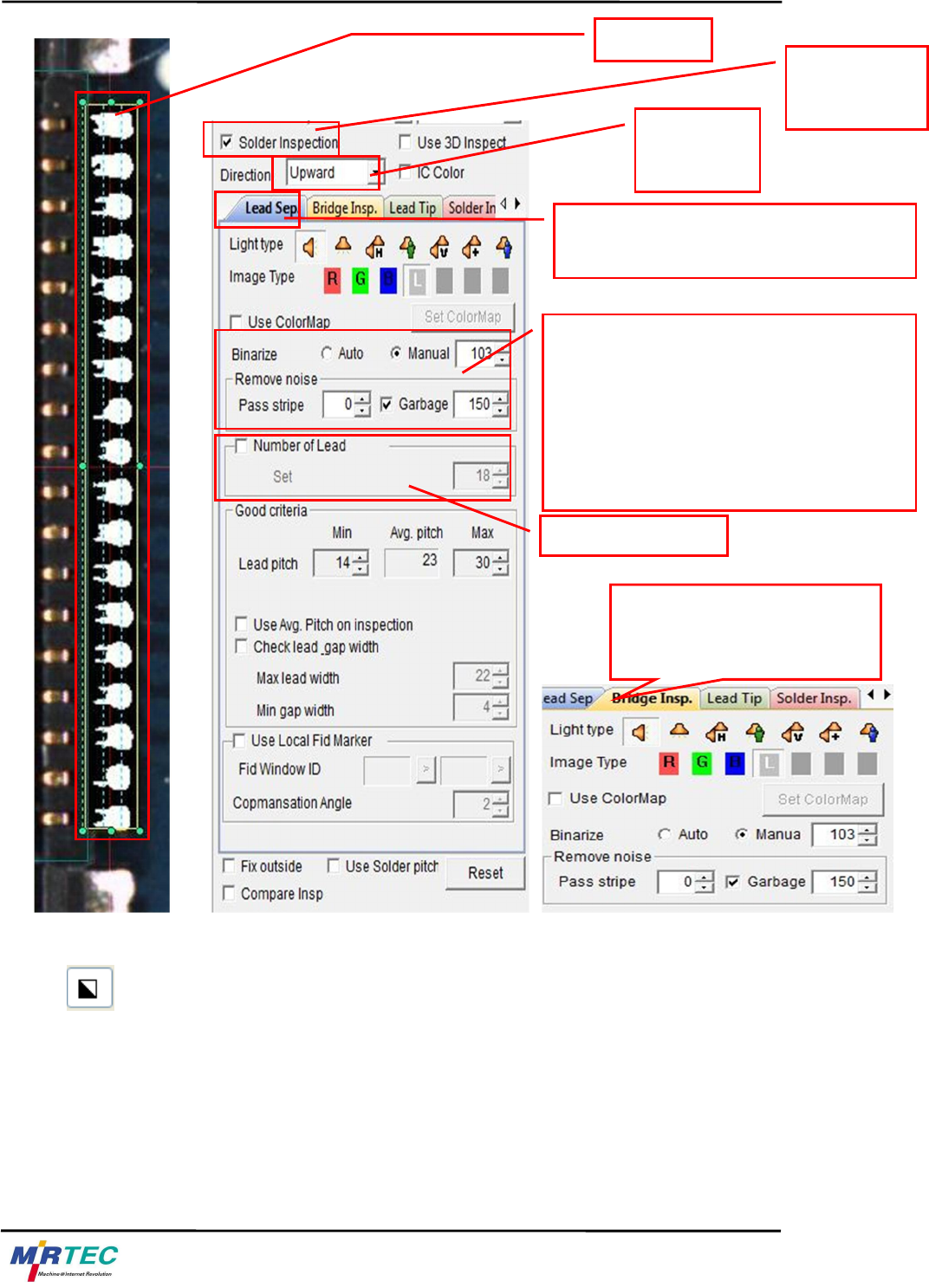

管脚的画法
选 择 管 脚 的
方向
如 检 测 锡膏 ，
勾选此项
此标签页的作用是为Bridge服务的，参数设
定的目的是使各个管脚能清晰的表现出来
Binarize参数的设定依据为能清晰的把管脚分
辨出来，管脚之间无干扰
Pass stripe一般选择0-3，如果管脚过粗，
可应用此项，0为原始宽度
Garbage：去垃圾值，除去管脚之间的助焊
剂等干扰杂质
可手动设定管脚数量
Bridge项目，设定参数和第一
项相同即可。
5. 系统使用方法
75
屏蔽罩/大IC的编辑
屏蔽罩属于异形件，并且面积非常大，如果采用传统的3D编程方法，3D建模所需要的数据量非常大，这样不仅检查
速度会变慢，检查精度也会受到很大影响，因此我们采用检测四角高度的方法来检测屏蔽罩，其他不良采用2D编
程的方式，面积非常大的IC也是同样的道理
屏蔽罩和其内的元件：
2.设定solder检测区域为管脚和焊盘接触的尖端区域
1.设定管脚的尖端，设定时注意管脚稍微露出虚线部分
1.选择彩光，image版本选择B
2.设定可使用的检测面积，顶部图片中横竖两条虚线
围成的矩形，如设定50，则为只取矩形中间部分占整
个矩形的50%部分
设定颜色区域，一般为蓝色区域部分
在white标签中，binarize一般选择手动，或者在色谱
区域中设定二值化值
White ratio中根据管脚测试得出的最低比率值相应的
调低5-10%
MV-3U 使用者菜单
76
使用同样的方法，在四个边角全部制作完成后，登记料库，制作完成。
WB编辑
根据WB的特性，我们需要特殊的光制作WB
白光状态下的WB
1.使用 工具，选择PCB的板面作为高度测试的0面
2.使用 工具，选择屏蔽罩的一角作为测试点画框
选择Ref1id按钮，然后选择
1步骤中画出的检查框作为0
高度（必须先组合然后在编
辑模式下）
登记高度信息
设定检测参数
