3D设备程序编辑手册.pdf - 第34页
5. 系统使 用方法 87 程序保存完成。 系统退出 ① 系统关闭时主画面左侧 上端表示的 ‘ 关闭 画面 ’ 窗口里按 ‘[Y]’ . [ 图 5-34. 系统关 闭 ] 系统完全关闭后 Windows 左侧上端位置的 ‘ 开始 ’ 按按键后 ‘ 关闭计 算机 ’ [ 图 5-35. 关闭计算 机 ] ③ 设备前面安装的 电源开关 “OFF” 后设 备后面位置的主 电源开关关闭 . 设备前门内部的UPS 按中间的开关按钮5S 后设备关…
5. 系统使用方法
85
保存程序

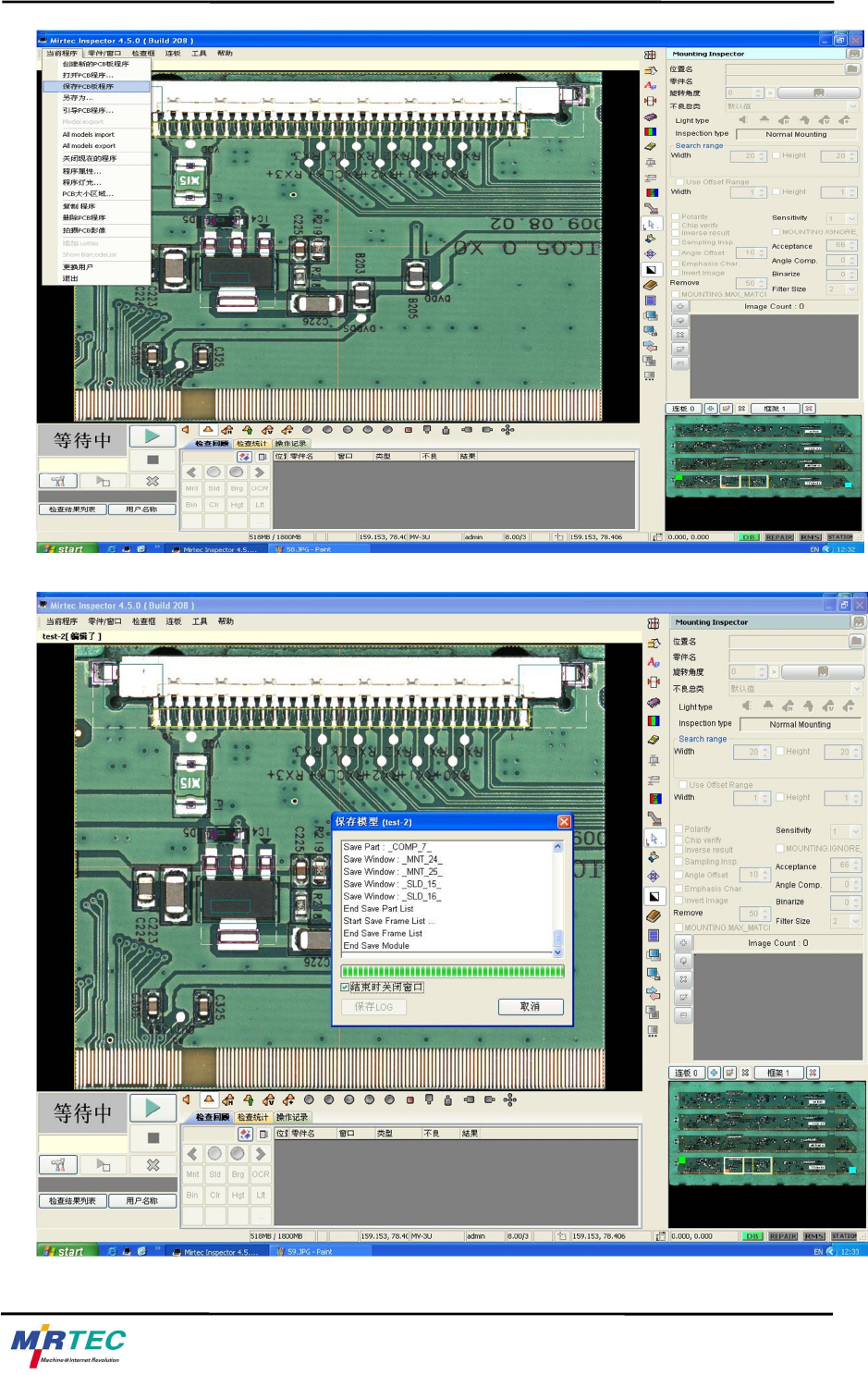

在“当前程序”中选择“保存PCB板程序”如图示：
可以看到，在使用之前module
还是处于分散的状态
使用后，只需要4个frame就可以检测完成
MV-3U 使用者菜单
86
5. 系统使用方法
87
程序保存完成。
系统退出

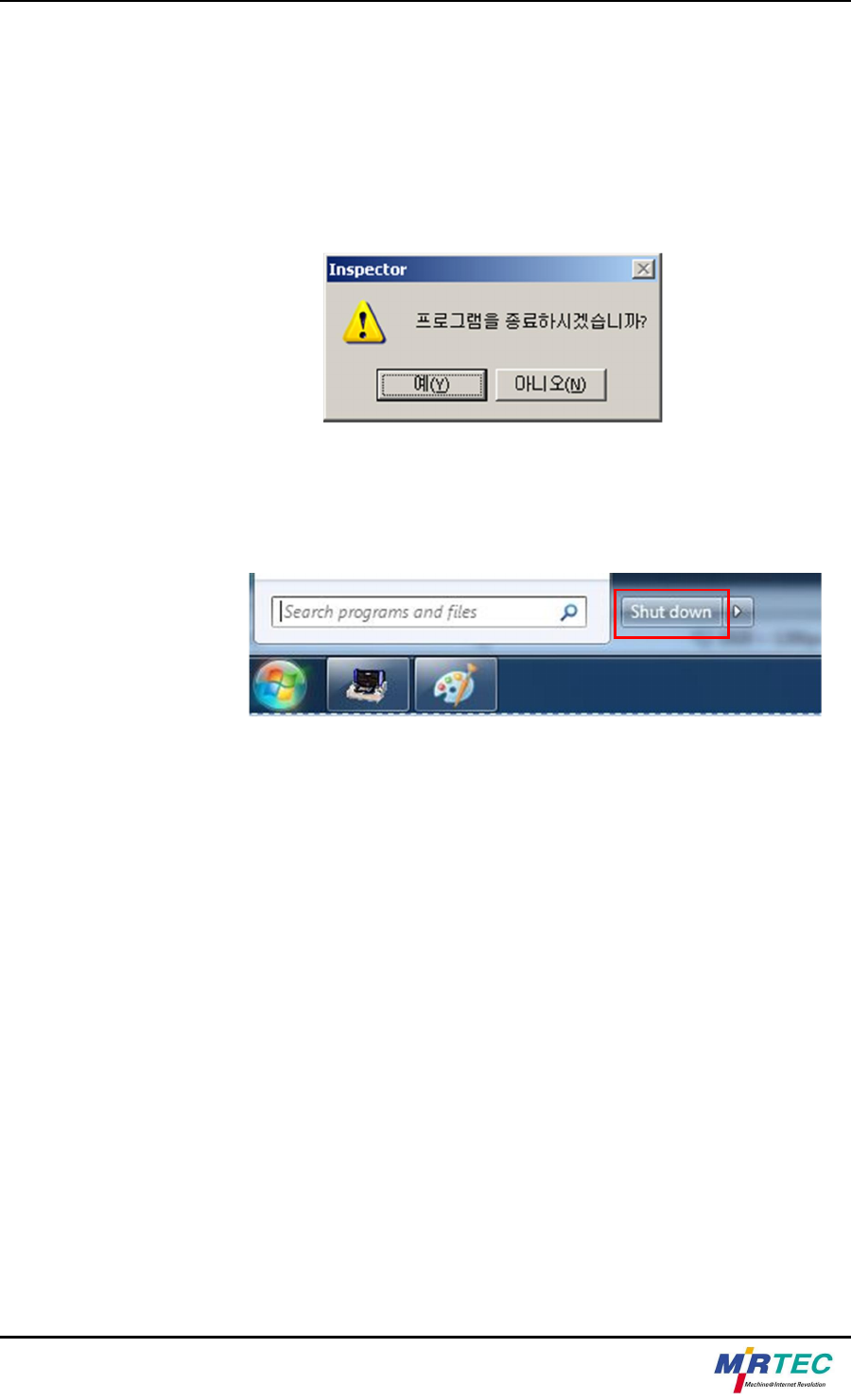

① 系统关闭时主画面左侧上端表示的‘关闭画面’窗口里按 ‘[Y]’.
[图 5-34. 系统关闭]
系统完全关闭后 Windows左侧上端位置的 ‘开始’ 按按键后 ‘关闭计算机’
[图 5-35. 关闭计算机]
③ 设备前面安装的电源开关 “OFF” 后设备后面位置的主电源开关关闭.
设备前门内部的UPS按中间的开关按钮5S后设备关闭。
