5. 系统使用方法
81
设定Module补正标记

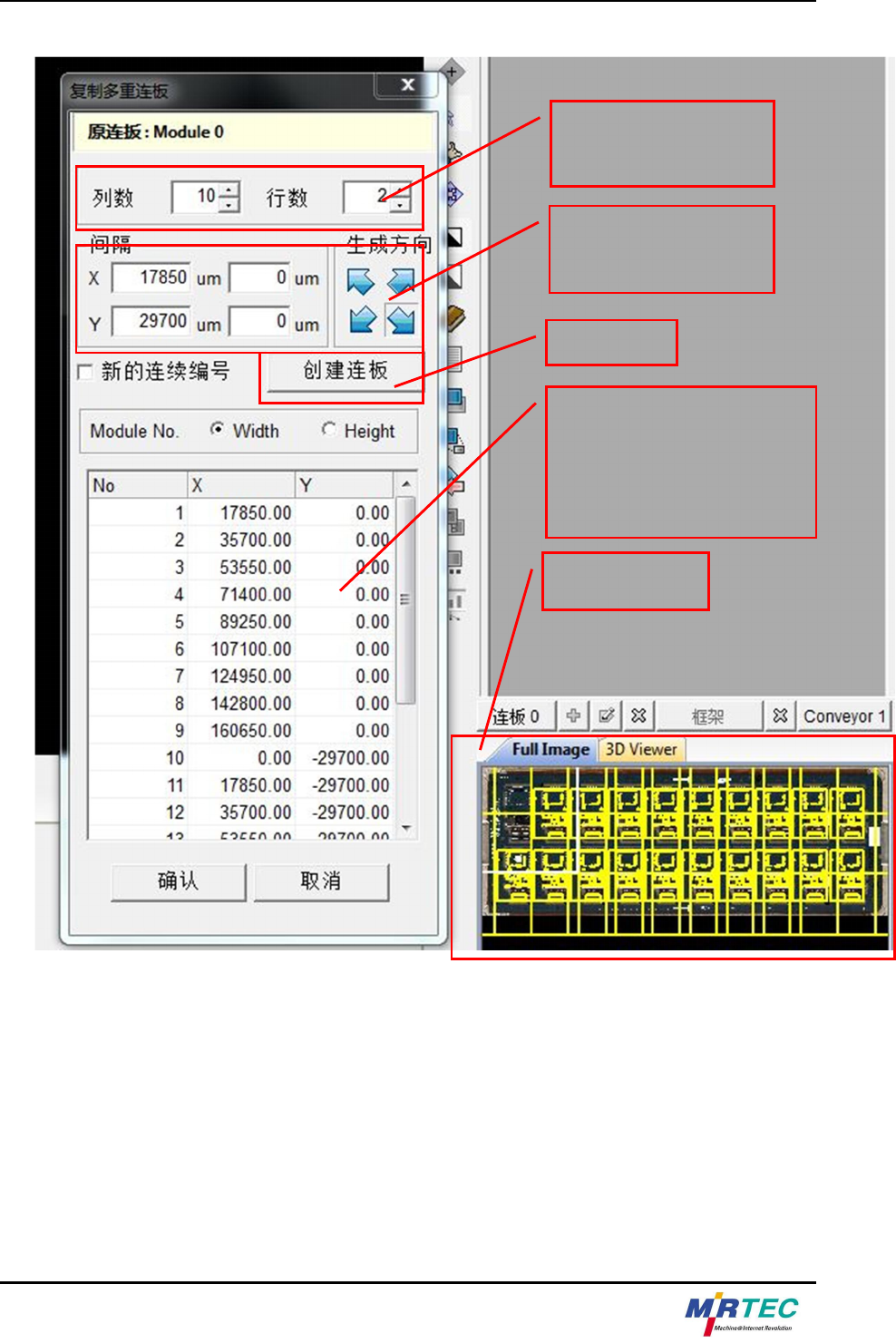

1.输入连扳数量，以行
列格式。
2.计算得出连扳的X,Y间
距，然后选择生成方向
3.创建连扳
4.在其中任意点击一个连扳，
观察位置，如果位置正确，点
击确认添加，如果位置差距过
大，请重新计算X,Y间距
5.完成后的连扳
MV-3U 使用者菜单
82
设定Frame的补正标记
因为G板原因和手工固定等各方面的原因，PCB板由可能会发生晃动而导致检查框发生偏移，产生较多的假性不良，
为改善此种状况，特在每个Frame中增添特殊补正标记点进行补正。
补正标记的添加方法为：

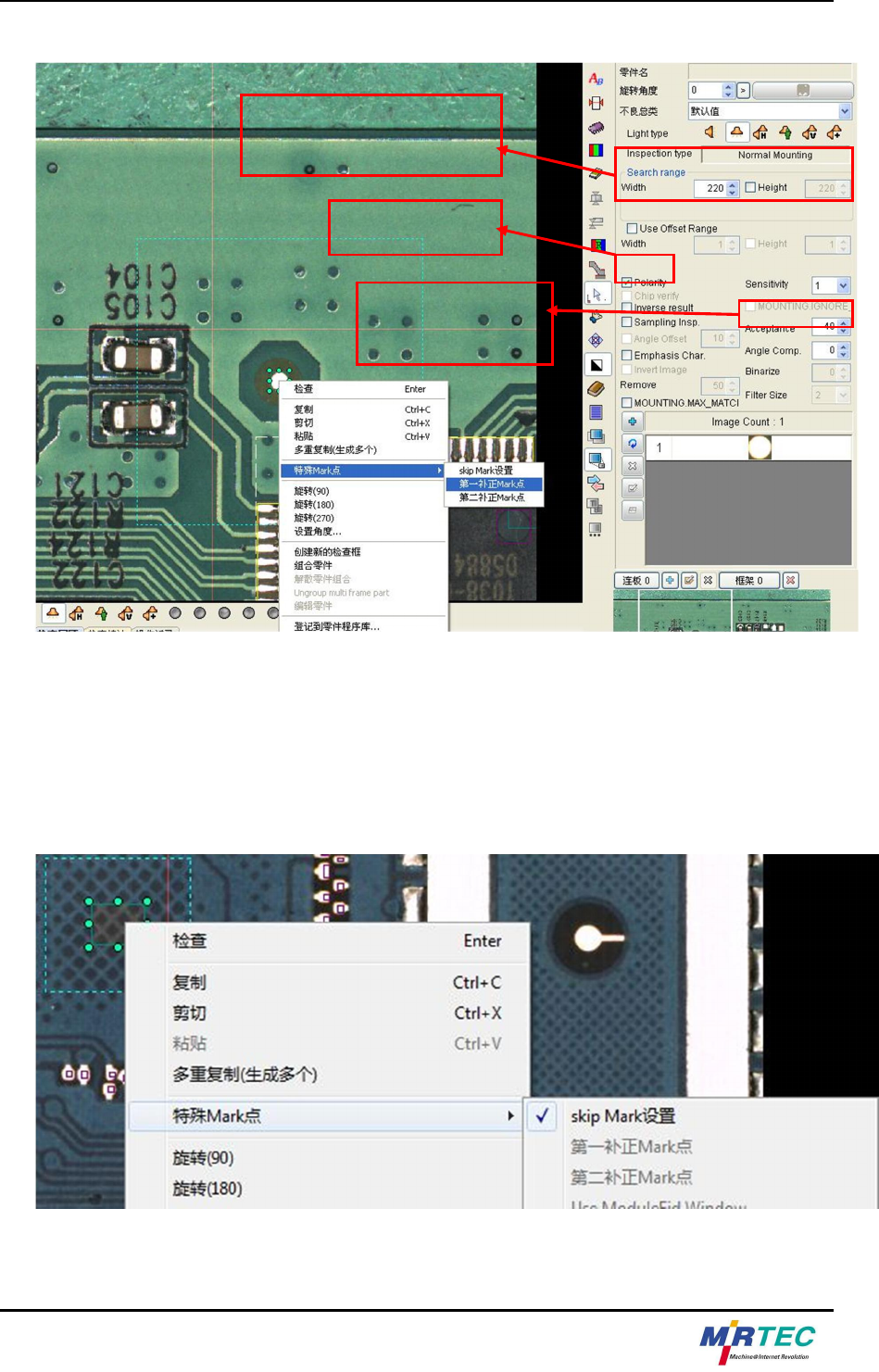

在Frame中选择一个特殊的点（点的特性为：形状规则，和PCB板及元器件差异性较大，在一定范围内不重复出现相
似的其他点，容易识别），使用mounting工具，选择合适的光（标准为能清晰显示此点且与周围差别较大，例如mar
k点）对特殊点进行编辑，如图
5. 系统使用方法
83

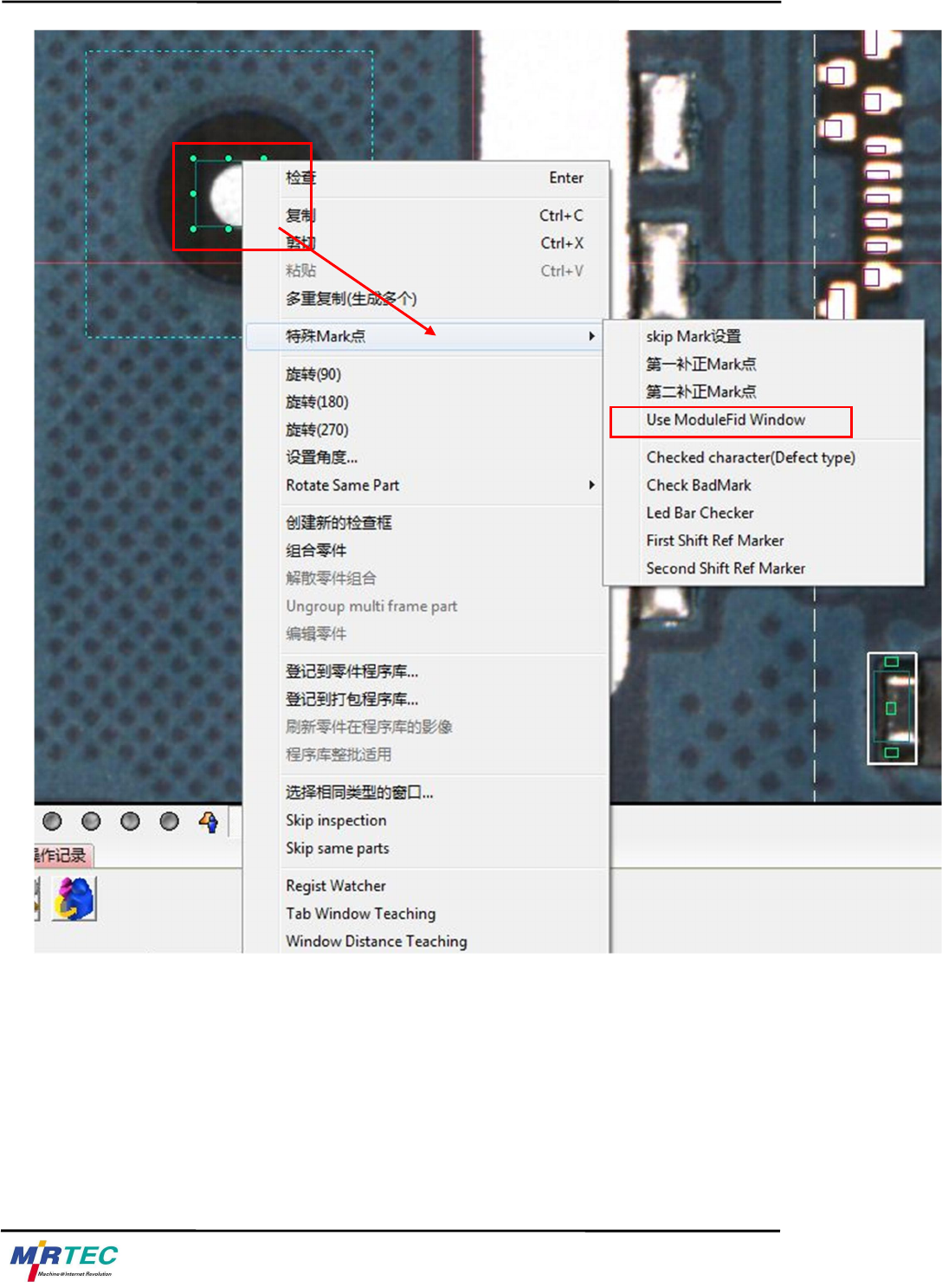

编辑完成后选中此点鼠标右键单击，在“特殊Mark点”子菜单中选择“第一补正Mark点”确定，此时会发现Frame
外边框由黄色改变为紫色，标记点左上角有绿色的方块，表示已经选择成功，Frame被锁定，此后Frame无法做出移
动、删除、复制等功能，如需改变Frame内的元器件或者整体的Frame需要解除特殊mark点，解除方法同设置方法相
同。
设定skip mark
同样是用mounting工具来制作，当检测是良品时检测，不良时跳跃。
搜索范围尽量放大，便于在
发生偏移时查找
一定要选择极性
相 似 度 要 尽 量 调
小，便于查找
