MV-3U 使用者菜单
60

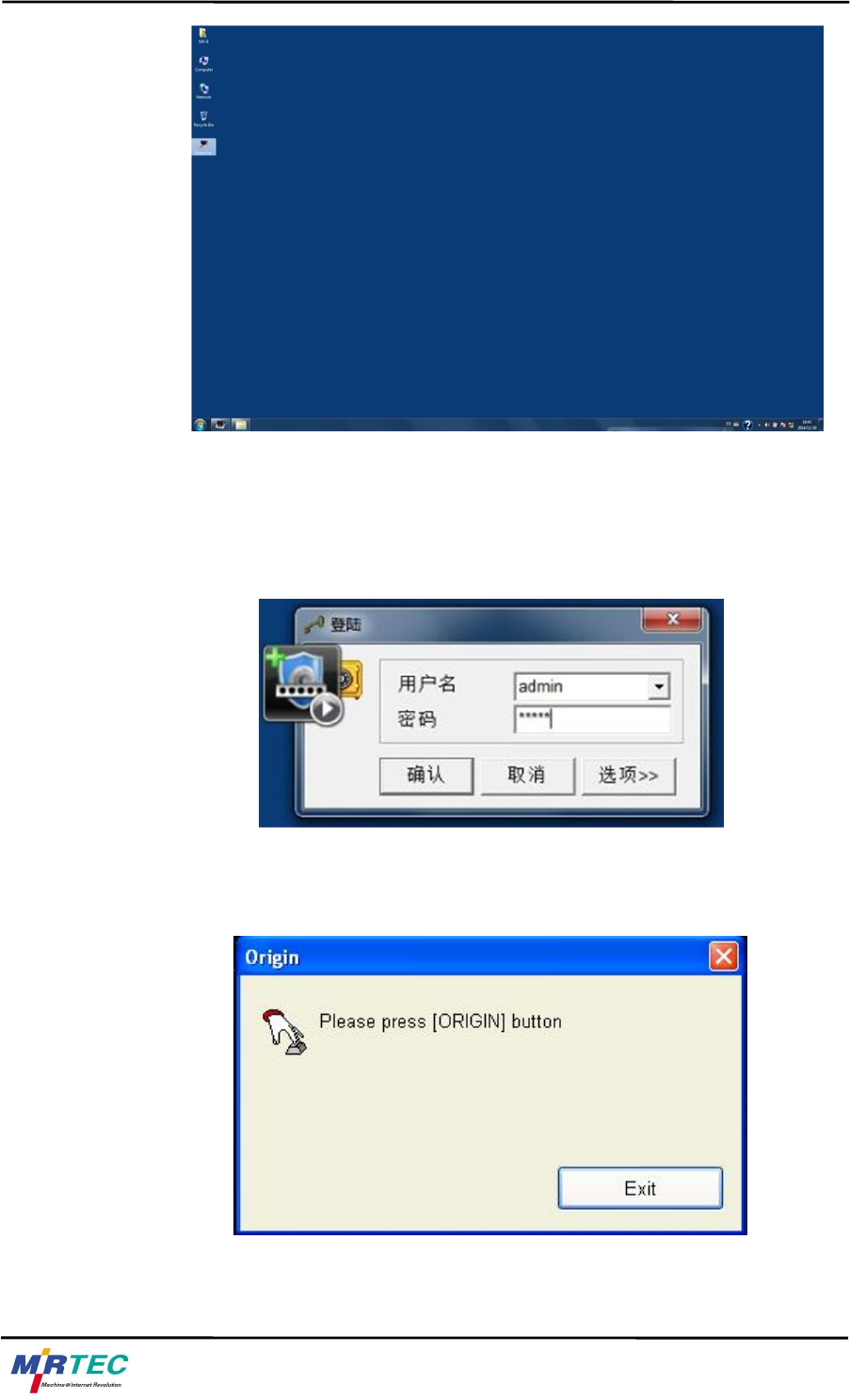

[图 5-11. Windows 主画面]
② 在桌面的 Inspector 实行文件双击, 运营程序登录下框画面. 使用者等级区别的ID和密码输入后 按‘确认’
键.
[设备LOGIN窗口]
③ 按原点复位设备初始化.
[设备原点复位窗口]
5. 系统使用方法
61

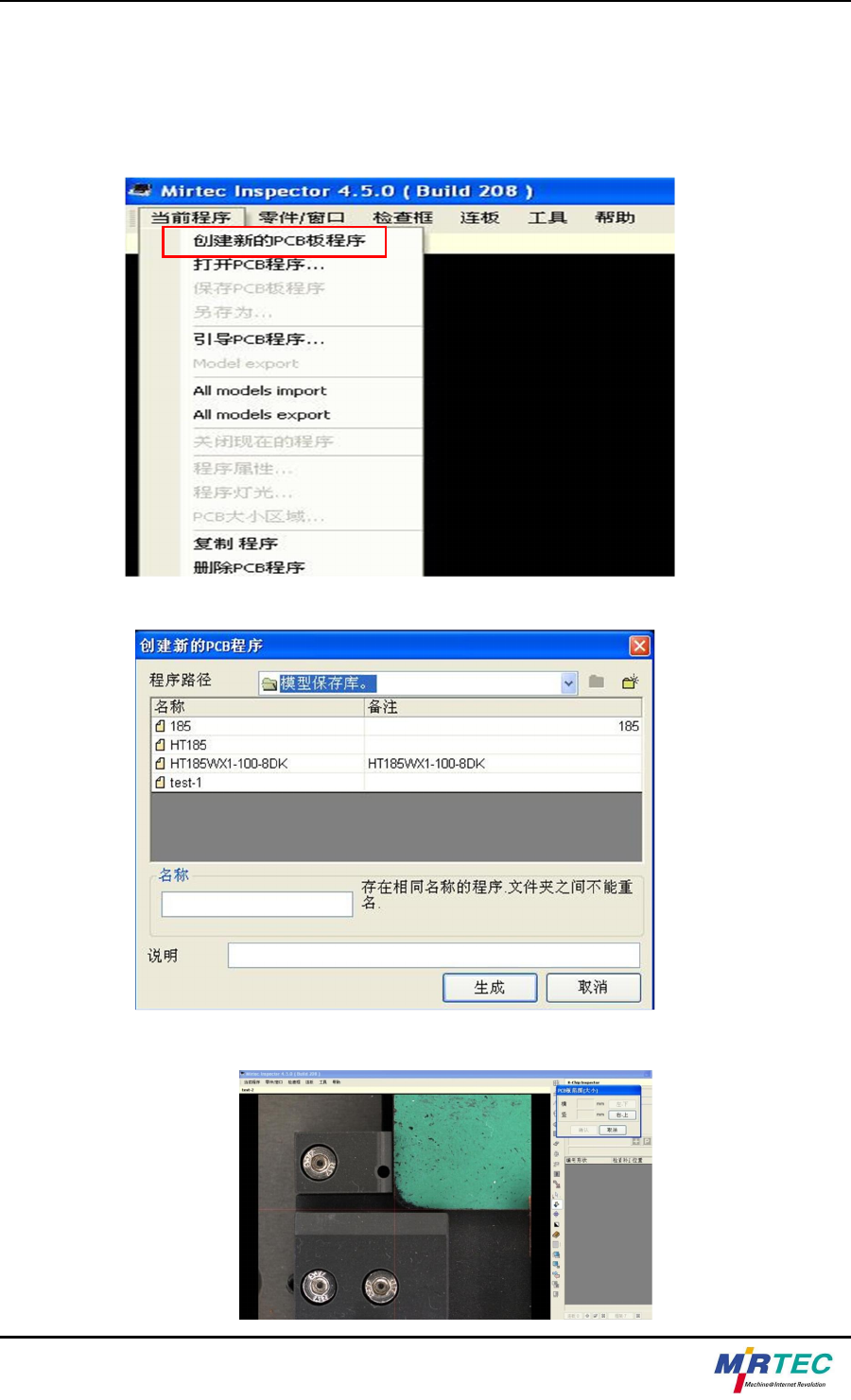

程序编辑.
1、在“当前程序”中选择“创建新的PCB板程序”
点击后出现“程序命名”对话框，可以在“名称”栏内输入程序名，在“说明”栏内输入备注信息
程序命名完成后，点击“生成”按钮，生成程序，根据系统提示，确定PCB板的面积
MV-3U 使用者菜单
62

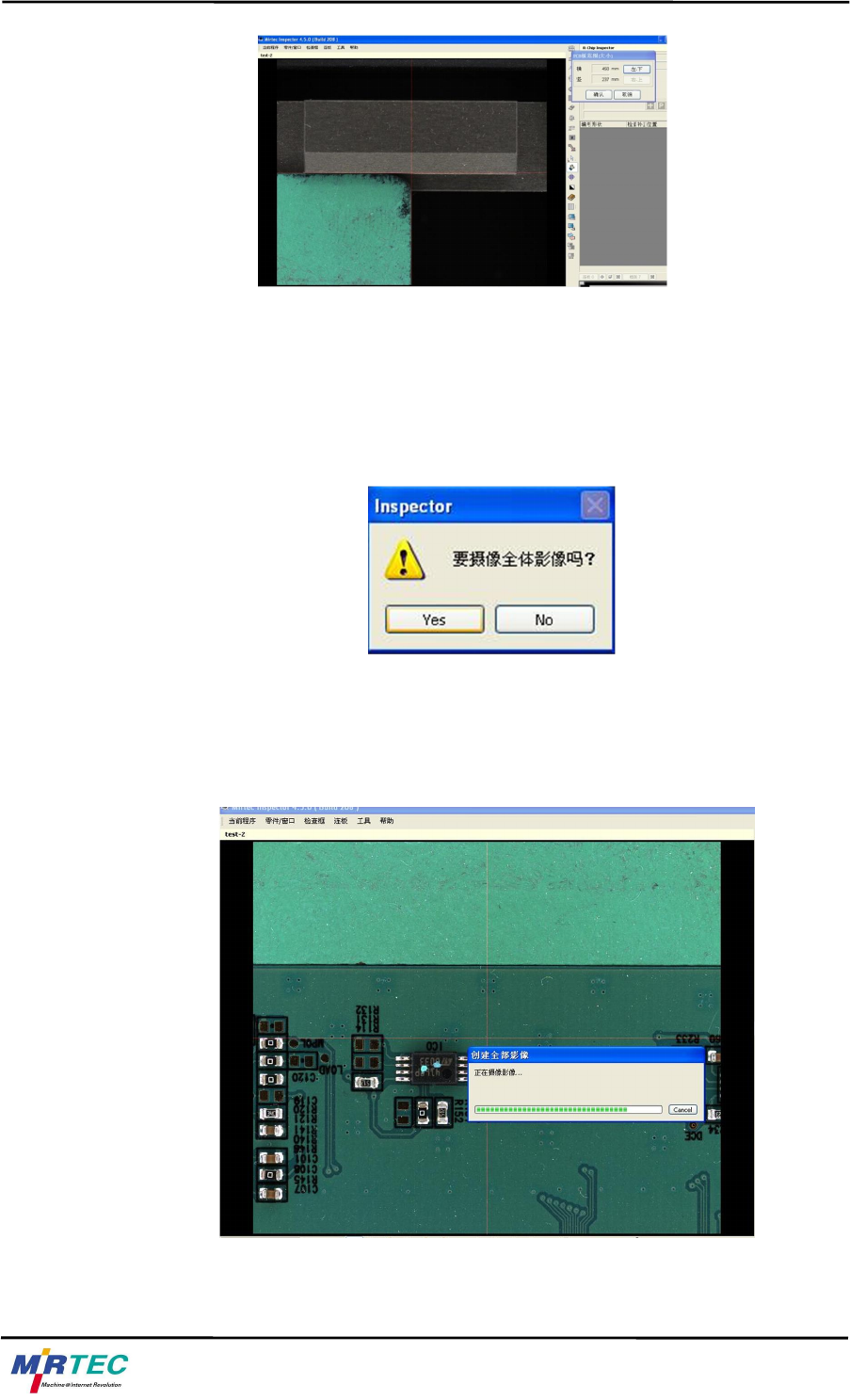

注意点：此时对话框中提示的PCB板“左下”应移动到系统主界面十字线的右上的位置，PCB板“右上”应移动到系
统主界面十字线的左下位置
[PCB 模式领域]
确定PCB板尺寸后，根据系统提示对PCB板进行整体摄像
[是否全部照相]
选择“Yes”之后，照相开始
照相完成后根据系统提示进行mark点的设置
