5. 系统使用方法
83
编辑完成后选中此点鼠标右键单击，在“特殊Mark点”子菜单中选择“第一补正Mark点”确定，此时会发现Frame
外边框由黄色改变为紫色，标记点左上角有绿色的方块，表示已经选择成功，Frame被锁定，此后Frame无法做出移
动、删除、复制等功能，如需改变Frame内的元器件或者整体的Frame需要解除特殊mark点，解除方法同设置方法相
同。
设定skip mark
同样是用mounting工具来制作，当检测是良品时检测，不良时跳跃。
搜索范围尽量放大，便于在
发生偏移时查找
一定要选择极性
相 似 度 要 尽 量 调
小，便于查找
MV-3U 使用者菜单
84
整理程序

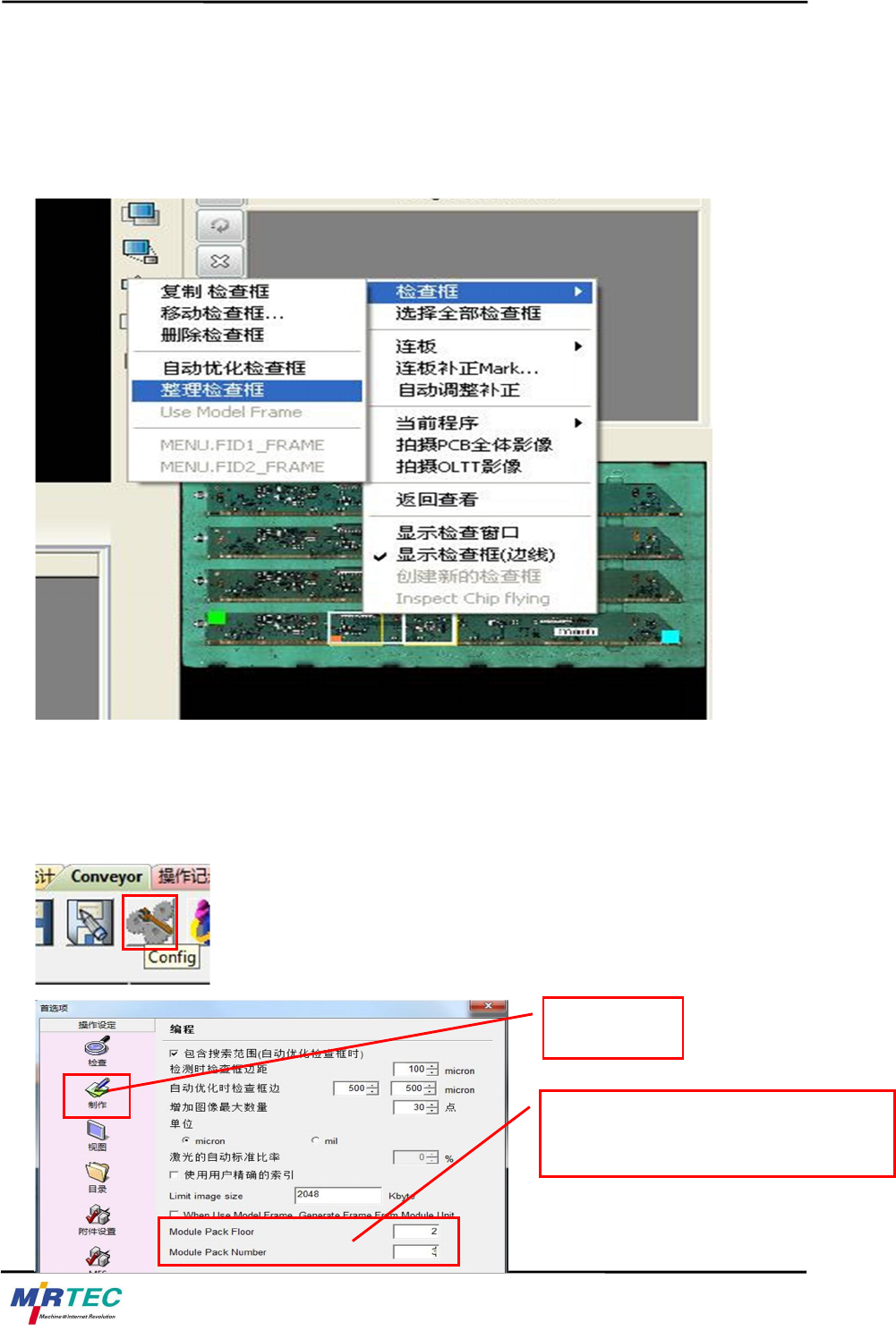

程序编辑完成后，要对全部的程序进行整理，整理方法如图所示
右键单击界面右下角整体PCB板图像，在第一项“检查框”子菜单中选择“整理检查框”后，系统会自行对程序进
行整理，这是程序编辑最后必不可少的一步。
合并Module
有些产品的module非常小，在一个相机视野中可以同时看到多个module，为了加快检测时间，我们使用use module
frame功能，使用方法如下：
在conveyor找到config工具，鼠标左键点击
1.选择制作
2.计算一个相机视野中可以容纳多少个m
odule，计算完成后按层和列输入参数
5. 系统使用方法
85
保存程序
在“当前程序”中选择“保存PCB板程序”如图示：
可以看到，在使用之前module
还是处于分散的状态
使用后，只需要4个frame就可以检测完成
