RHS2B 维修手册 5.2 常规检查 5.2-14 DA4MCC-80- 020-A0 5.2.13 元件切割驱动装置图 5.2-12: 元件切割驱动装置加油元件号加油点油种油量周期润滑方法 [1] 凸轮 [2] 凸轮从动件黄油适量每月 • 彻底除去粘在表面上的所有灰尘，施加薄薄的一层黄油。 [2] Cam follower [1] Cam [2]凸轮从动件 [1]凸轮

RHS2B

维修手册

5.2 常规检查

DA4MCC-80-020-A0 5.2-13

5.2.12 元件定位装置

图 5.2-11: 元件定位装置

检查

周期检查项目

• 确保备用销上/下运动正常。

每日

• 确保引线校正爪没有磨损或损坏。

加油

元件号加油点油种油量周期润滑方法

[1] LM 导杆

[2] 钩

[3] 钩

黄油适量每周

• 彻底除去粘在表面上的所有灰尘，

施加薄薄的一层黄油。

[3] Hook

[2] Hook

Backup pin

[1] LM guide

[2]钩

[3]钩

[1]导杆

备用销

RHS2B

维修手册

5.2 常规检查

5.2-14 DA4MCC-80-020-A0

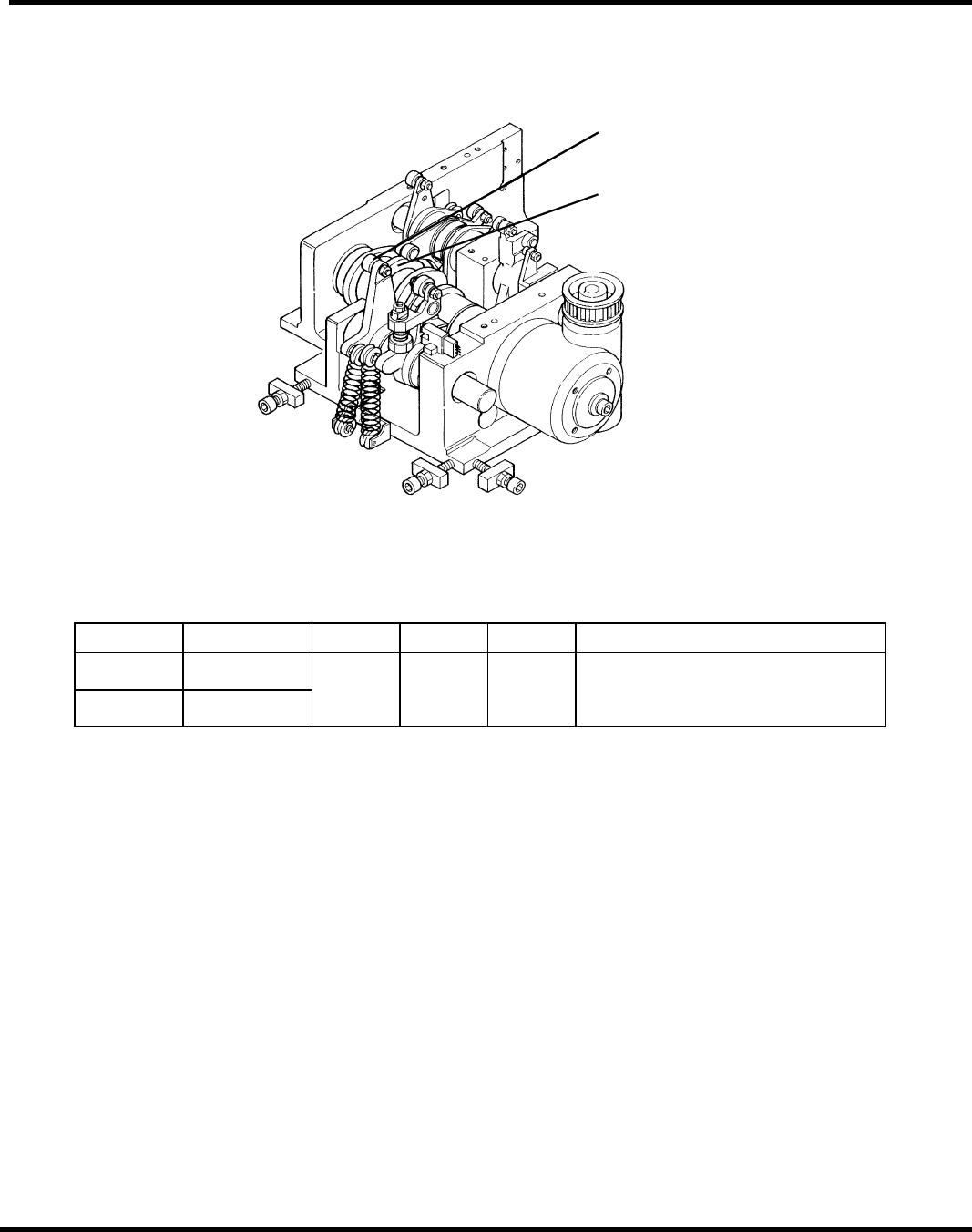

5.2.13 元件切割驱动装置

图 5.2-12: 元件切割驱动装置

加油

元件号加油点油种油量周期润滑方法

[1] 凸轮

[2] 凸轮从动件

黄油适量每月

• 彻底除去粘在表面上的所有灰尘，

施加薄薄的一层黄油。

[2] Cam follower

[1] Cam

[2]凸轮从动件

[1]凸轮

RHS2B

维修手册

5.2 常规检查

DA4MCC-80-020-A0 5.2-15

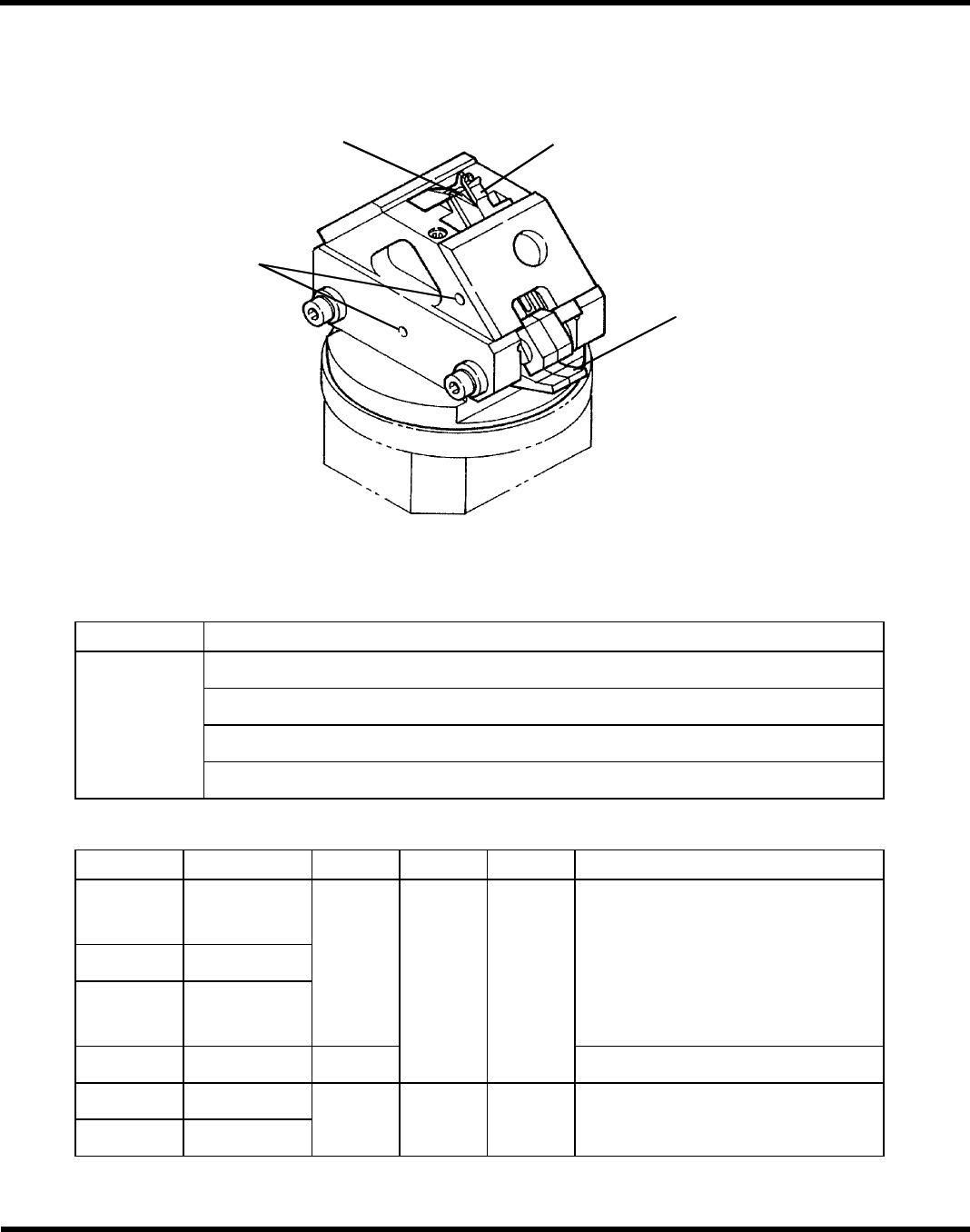

5.2.14 砧座装置（顶部）

图 5.2-13: 砧座装置（顶部）

检查

周期检查项目

• 确保螺芯没有损坏。

• 用刷子将切割、折弯爪弄干净。除去切口废料。

• 确保切割、折弯爪没有损坏。

每日

• 确保备用销没有磨损或损坏。

加油

元件号加油点油种油量周期润滑方法

[1] 活动刀片的

滑动表面

[2] 杠杆轴

[3] 杠杆的滑动表

面

黄油

• 彻底除去粘在表面上的所有灰尘，

施加薄薄的一层黄油。

(4) 油孔机油

适量每周

• 向油孔加注适量的机油。

⊗ 固定刀片

⊗ 活动叶片边缘

⎯ ⎯ 每日

• 确保不接触润滑剂。

f Fixed/movable blade edge

[1] Sliding surface of

movable blade

(4) Oiling hole

[3] Sliding surface

of lever

⊗ 固定/活动叶片边缘

[1]活动叶片滑动表面

[3]杠杆滑动表面

[4] 油
