RHS2B
维修手册
6.16 更换供料器
DA4MCC – 83– BW0 – A0 6.16 - 1
6.16 更换供料器
章节管理编号：DA4MCC – 83 – 000 – A0
拆卸供料器
安装供料器

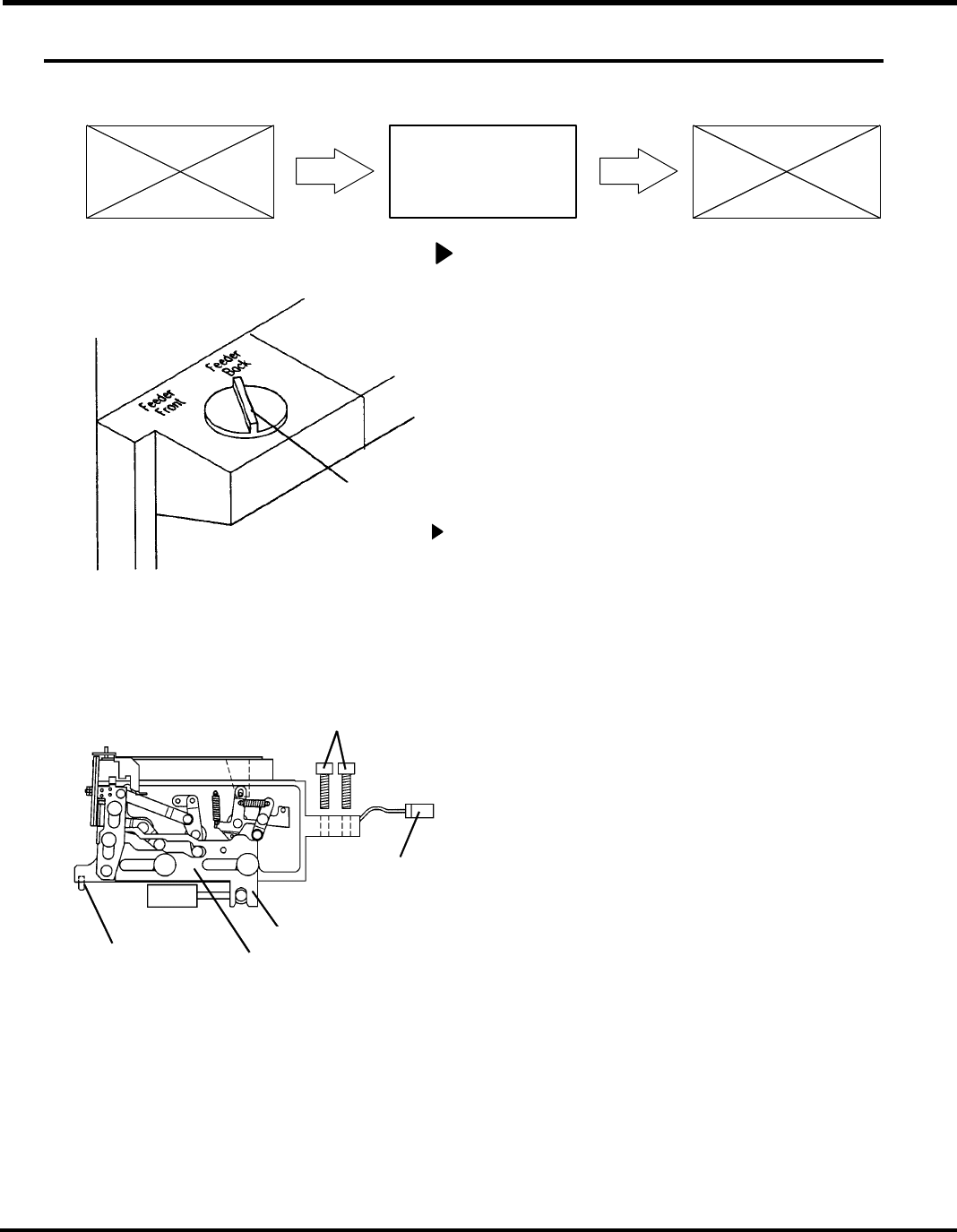

图 6.16-1: 操作机械阀门开关
图 6.16-2: 固定供料器
6.12
Adjusting/Replacing
Fixed and Movable
Blades of Anvil
6.16 更换供料器
1. 关闭机器的电源开关。（务必先关闭电源开关，
然后再更换供料器）。
2. 将机械阀门开关设定在
<FEEDER BACK>位置，
将 Z 轴料架向后移。
3. 拆下连接器和螺栓，然后，拆下供料器。
Mechanical valve
switch
机械阀门开关
Bolt (M5x25)
Connector
Holder
Parts cassette
Pin
螺栓
连接器
座架
供料器
插销
1. 安装供料器，应注意使得 Z 轴料架前侧的插销
与供料器的孔相配合。
= 备注 =
确保供料器的座架与下面气缸的滚子啮
合。不当的啮合可能导致供料器的损坏。
2. 固定螺栓(M5 x 25)。
3. 连接联结器.
4. 将机械阀门开关设定在
<FEEDER FRONT>位置，
向后移动 Z 轴料架。
5. 接通机器的电源开关
至此便完成全部的调节工作。
= 备注 =
更换供料器时，一定要关闭机械阀门电源
开关。电源接通时，连接联结器可能会损
坏光学模块。
RHS2B
维修手册
6.16 更换供料器
6.16 - 2 DA4MCC – 83 –BW0 – A0
= 备忘录 =
RHS2B
维修手册
6.17 更换编带切刀
DA4MCC – 83– 7D0 – A0 6.17 - 1
6.17 更换编带切刀
章节管理编号：DA4MCC – 83 – 7D0 – A0
步骤
图 6.17-1: 更换编带切刀
图 6.17-2: 放置切刀刀片
6.12
Adjusting/Replacing
Fixed and Movable
Blades of Anvil
6.17 更换编带切刀
1. 从机身本体上拆下供料器。
2. 退松螺栓，取下编带切刀。
3. 安装新的编带切刀。
= 备注 =
• 在安装编带切刀时，确保定位销正确地与砧板
配合。
• 确保编带切刀叶片按图 6.17-2.置于下部滚子
中。
• 固定切割器叶片时，除非必须，切勿触摸螺母。
拆卸螺母将会改变编带切刀的性能。
Block
Tape cutter
Bolt
Positioning
pin
砧板
编带切刀
螺栓
定位销
Cutter blade
Nut
Lower roller
切刀刀片
下部滚子
螺母
