RHS2B 维修手册 2.3 维修功能 DA4MC P - 10-030-B0 2.3-1 2.3 维修功能 章节管理编号： DA4MCP-10- 030-B0 2.3.1 综述 目的 • 维修开关 使得在安全盖开着时 ，只可进行限 定的操作，从而提高 了维修工作效率 。 概 述 • 机器在前侧 配有维修开关（键 控开关）用于 安全回路脱扣。 • 接通维修开 关后，上料器、下 料器、X-Y 工 作台和前盖的安全回 路就不能工作。 • 维…
RHS2B
维修手册
2.2 警示标签
2.2-2 DA4MCP-10-020-B0
后面
警 告
切勿在操作过程
中打开门。
否则，将导致电击或人员伤害。
RHS2B
维修手册
2.3 维修功能
DA4MCP-10-030-B0 2.3-1
2.3 维修功能
章节管理编号：DA4MCP-10-030-B0
2.3.1 综述
目的
• 维修开关使得在安全盖开着时，只可进行限定的操作，从而提高了维修工作效率。
概述
• 机器在前侧配有维修开关（键控开关）用于安全回路脱扣。
• 接通维修开关后，上料器、下料器、X-Y 工作台和前盖的安全回路就不能工作。
• 维修开关接通后，可部分允许通过下级控制面板进行 NC 轴示教和操作。
• 当用示教键移动 NC 轴时，一定要压下启动开关[Enabling Switch]，否则，即使压下示教键，轴
也不能移动。
DANGER
• 仅当机器在发生故障后进行恢复时，才可使用维修模式。通常，只有对机器具有足够
知识的有经验的工程师才可以采用这种模式操作机器。
危险
RHS2B
维修手册
2.3 维修功能
2.3-2 DA4MCP-10-030-B0

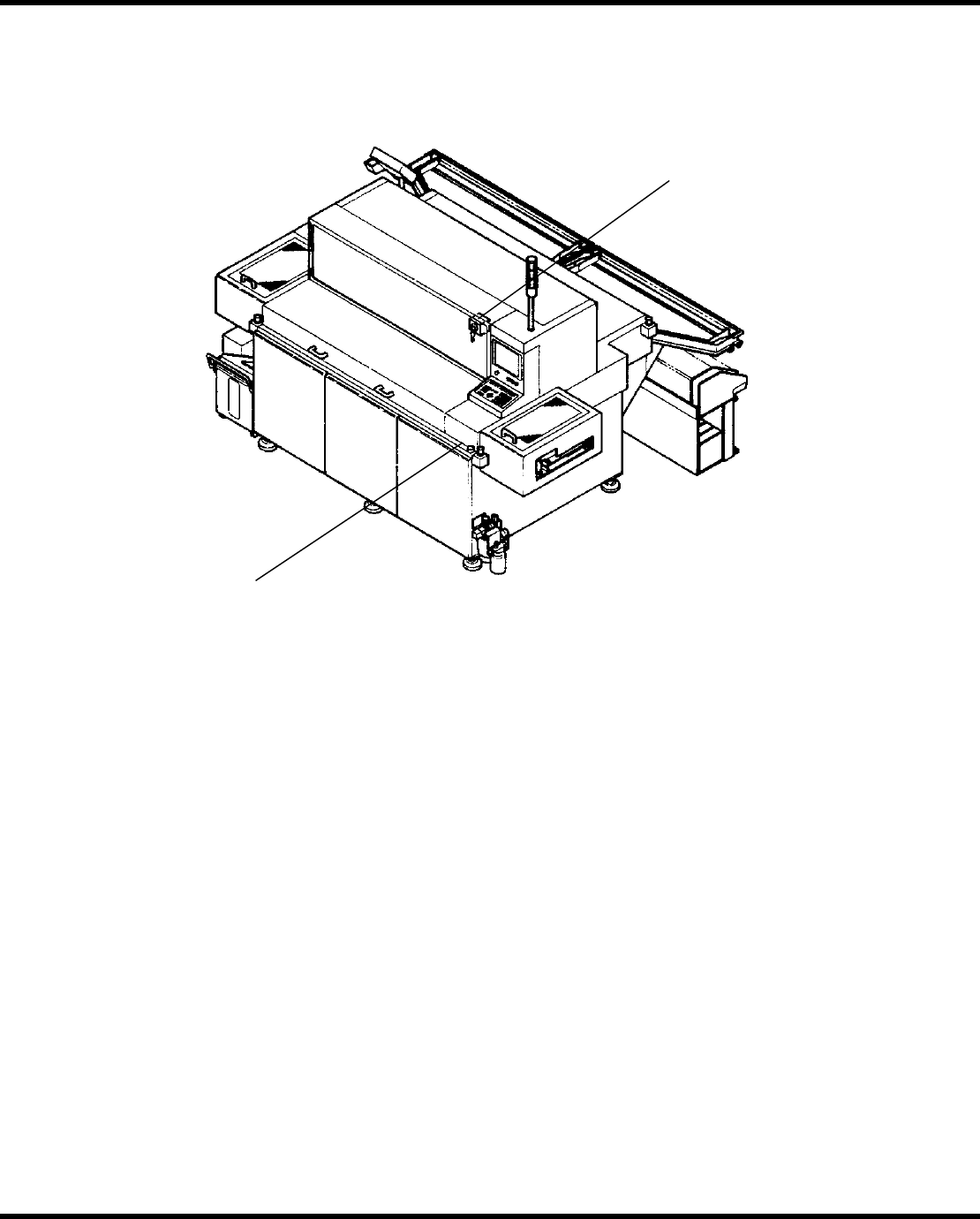

2.3.2 开关位置
Enable switch
Maintenance switch
图 1.1-1: 维修开关的位置
维修开关
启动开关
