RHS2B
维修手册
5.1 润滑油
DA4MCC-80-010-B0 5.1-1
5.1 润滑油
章节管理编号：DA4MCC-80-010-B0
5.1.1 推荐的润滑剂
机油
滑动装置
• S hell: Tonna oil T68
• Mob il: Bactra No. 2
• Esso: Fabis K68
= 备注 =
必须使用 ISO#68 机油或等同机油。
黄油
滑动装置，滚珠丝杠等
• Panasonic: MP Grease N990PANA-022
此黄油脂可用于･･保･
1kg-罐装: ･ 品代･ N990PANA-023
100g-管装: ･ 品代･ N990PANA-022
• Shell: Albania Grease 2
• Mobil: Mobilux 2
• Esso: Beacon 2 or Lithtan 2
黄油 (S)
链条装置
• Shell: Alvania EP Grease R0
• Mobil: Mobilux EP0
• Esso: PEN.O.RED EP Grease or Lithtan EPO
防锈润滑油
名称： Reverse 3
销售途径： 请与松下 Panasonic Factory Solutions Co., Ltd.联系
RHS2B
维修手册
5.1 润滑油
5.1-2 DA4MCC-80-010-B0
5.1.2 黄油油枪装置
下图说明Panasonic黄油枪装置的构造（1046601000）。
黄油枪装置每次可以注入大约0.5cc的黄油。
1. N2 型附件
零件号：N938YYYY-009
型号： N2 型喷嘴
2. L 型附件
零件号：N938YYYY-007
型号： L 型喷嘴
3. P 型附件
零件号：N938YYYY-006
型号： P 型喷嘴
4. N1 型附件
零件号：N938YYYY-008
型号： N1 型喷嘴
5. J 型附件
零件号：N938YYYY-010
型号： J 型喷嘴
1
2
3
4
5
6
78
9
10
6
7
8
9
10
RHS2B
维修手册
5.1 润滑油
DA4MCC-80-010-B0 5.1-3
6. 黄油油泵型号
零件号：N938CH100A
型号 CH-100A
7. H 型附件
零件号：N938YYYY-004
型号： H 型喷嘴
8. NL 型附件
零件号：N938YYYY-008
型号： NL 型喷嘴
9. U 型附件
零件号：N938YYYY-008
型号： U 型喷嘴
10. 软管
零件号.: N938YYYY-012
型号 SPK-3C,L=280

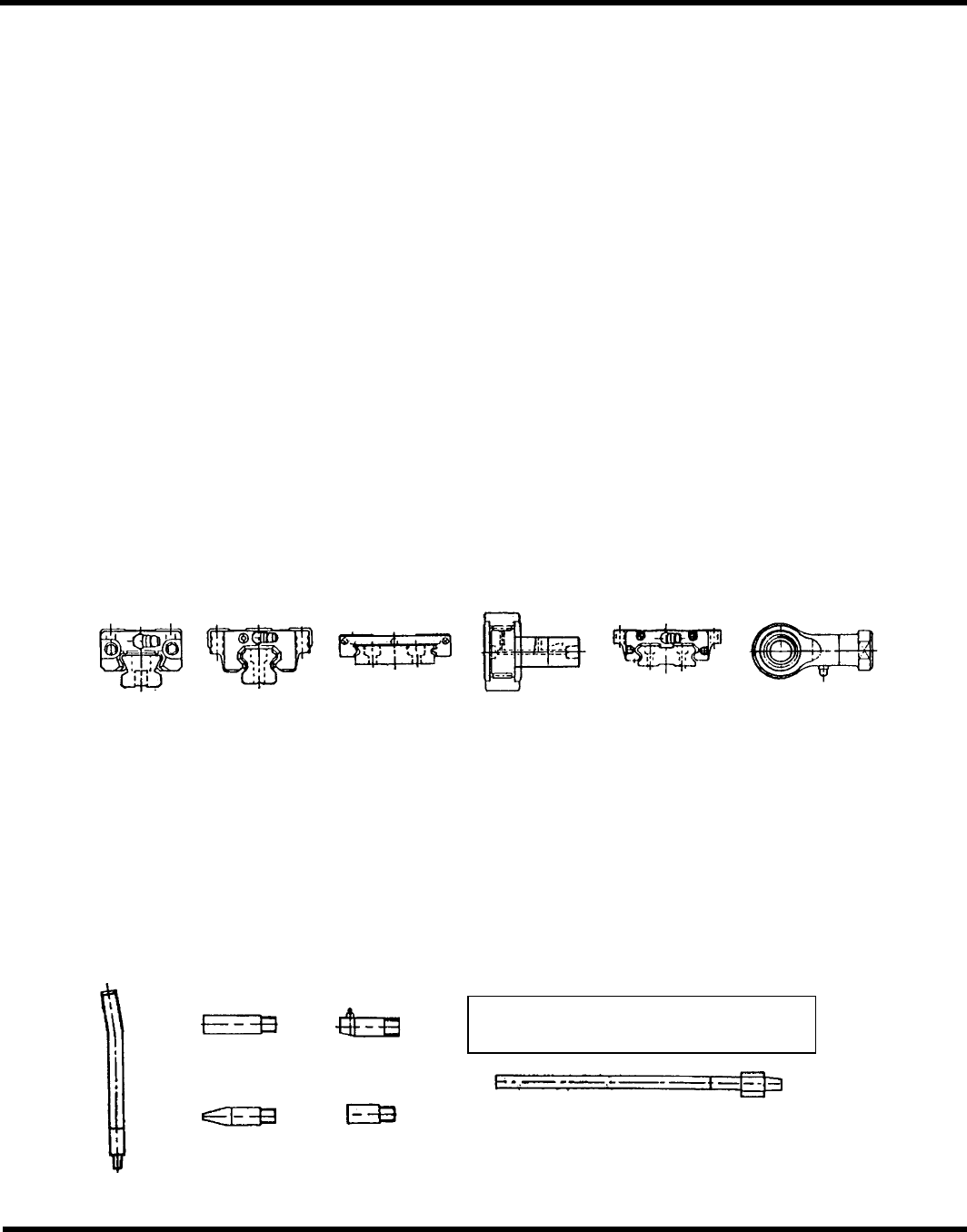

喷嘴的适用型号
N 1型 LM 导杆: 小型
凸轮从动件: CF 型
端杆: PHS 型
N 2型 LM导杆: MVII 和MVIIC 喷嘴装置
P/L型 适用于难以加油的点，轨槽
H 型: LM导杆: M6F, PT1/8
滚珠丝杠
LM guide Cam follower LM guide Rod end
SR type HSR type RSR type CF type HRW type PHS type
SR 型 HSR 型 RSR 型 CF 型 HRW 型 PHS 型
LM 导杆
凸轮从动件
LM 导杆 端杆
H
型
N t
yp
e 1 L t
yp
e
N t
yp
e 2P t
yp
e
U t
yp
e
AFC 黄油 70g (AFA AFB)
P
型
N
1 型 L 型
N
2 型
U
型
