RHS2B 维修手册 2.3 维修功能 2.3-2 DA4MC P - 10-030-B0 2.3.4 操作限制 维修模式下不 可进行的动作 • 返回原点 • 在 Move NC Axis 屏幕 上移动各轴 • 在 Move Wid th Axis 屏 幕上移动各轴 • 通过上述以 外的其它操 作，移动XY 轴 (例) 在 Edit NC P rogram 屏 幕上移动 • 左右导轨， 备用的上/下 动作（子控制面板） 维修模式下可 进…
RHS2B
维修手册
2.3 维修功能
DA4MCP-10-030-B0 2.3-3
2.3.3 功能
维修开关条件
• 维修开关装在机器的前面。此开关用于解除安全联锁开关进行维修工作的功能。
操作模式 手动 自动/半自动
维修开关 通 通
前安全联锁开关（前盖、上料器
盖、下料器盖）
禁用 可用
后安全联锁开关
( Z 轴后盖)
可用 可用
屏幕信息 维修 维修
子控制面板进行抑制的操作 左右轨道上下禁止 —
• 在维修时，仅允许NC轴进行点动（不能连续操作和 NC 移动）
• 如果维修回路发现有故障，机器将立即停机。采取以下步骤之一，可对故障进行复置：1）以手动
方式接通维修开关，按下
<RESET>键；或者，2） 关掉维修开关，并（通过盖上安全盖）接通
安全联锁开关，然后按下
<RESET>键。

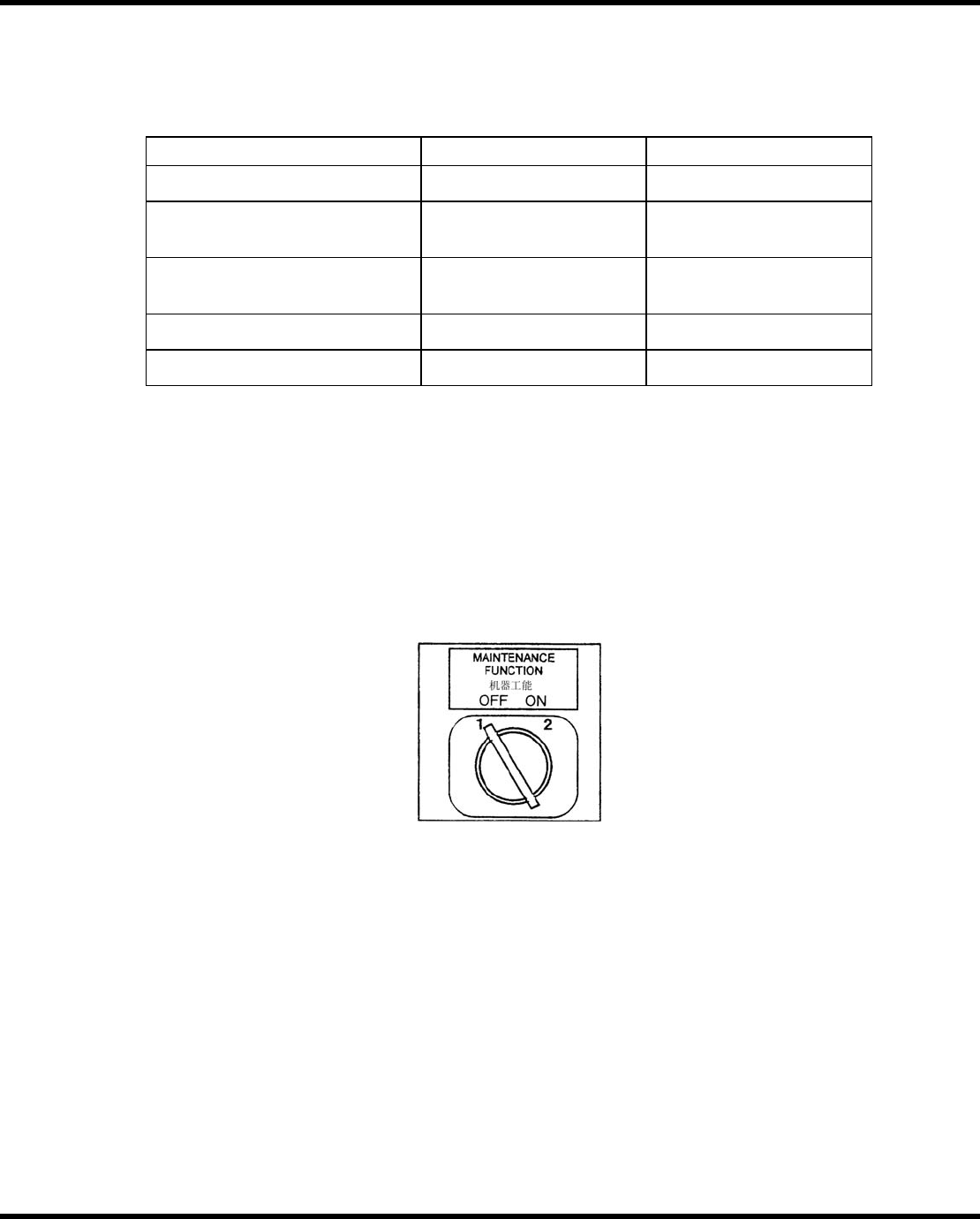

维修开关
开关： TM3-8222EZ/S-N
标签：（M30427-44-250）
图 1.1-2: 维修开关
RHS2B
维修手册
2.3 维修功能
2.3-2 DA4MCP-10-030-B0
2.3.4 操作限制
维修模式下不可进行的动作
• 返回原点
• 在 Move NC Axis 屏幕上移动各轴
• 在 Move Width Axis 屏幕上移动各轴
• 通过上述以外的其它操作，移动XY 轴
(例)
在 Edit NC Program 屏幕上移动
• 左右导轨，备用的上/下动作（子控制面板）
维修模式下可进行的操作
• XY 轴示教
在 Edit NC Program 屏幕上进行示教。
• 通过子控制面板进行的各种操作（上面提到的禁止的操作除外）
CAUTION
•
将操作模式改为 AUTO 或改为 SEMIAUTO 同时保持维修模式的话，会致使机器不能动作（如果安全盖开
着时）。这时，会显示“维修回路故障”的信息。但是，这并不是错误。可以关闭维修开关，按下<RESET>
键，恢复操作。
2.3.5 出错信息
出错代码 MC5346
信息 维修
显示颜色 黄色
功能
• 当在使用维修功能时，企图执行危险的手动操作时，将会显示此
错误信息。它用于警告操作者不要启动 NC 轴。
• 如果键控开关的操作触发了维修模式，就会显示此信息并将引起
NC 轴停止。若要进行点动，则需要对此错误进行复置。
注意
RHS2B
维修手册
DA4MCC-11-000-A0 3.0-1
3. 安装
本章介绍与安装有关的预防措施和检查项目。
章节管理编号：DA4MCC-11-000-A0
