RHS2B 维修手册 5.2 常规检查 DA4MCC- 80-020-A0 5.2-3 5.2.3 输送臂 图 5.2-2: 输送 臂装置 检查 周期 检查项目 每日 • 确保转换销没有损坏 或磨损 每周 • 确保用于检测 传送销深度的 光开关没有损坏。 加油 元件号 加油点 油种 油量 周期 润滑方法 [1] LM 导杆 黄油 • 彻底除去粘在 表面上的所有灰 尘，施加薄薄的 一层黄油。 (2) 导杆条 机油 • 用湿布擦去机 油。 …
RHS2B
维修手册
5.2 常规检查
5.2-2 DA4MCC-80-020-A0

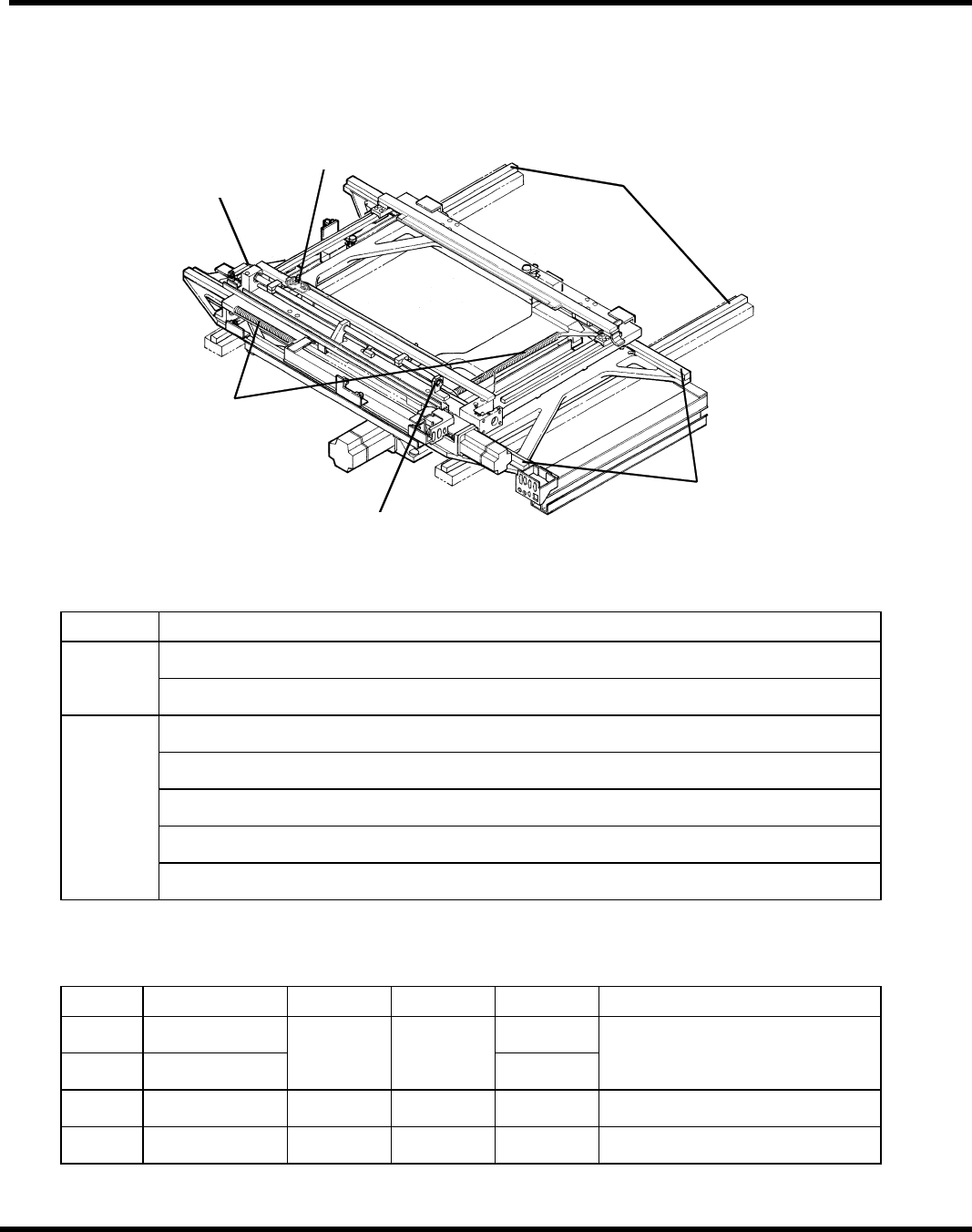

5.2.2 XY 工作台
图 5.2-1: XY 工作台
检查
周期 检查项目
• 确保定位的平行度在标准值的范围内。
每天
• 确保X-Y 方向上的运动顺畅。
• 确保灰尘没有粘到XY 轴LM 导杆上。
• 确保导轨槽缝里没有灰尘形成。
• 确保导轨宽度比将要使用的印刷电路板 宽0.5-1mm。
• 确保基座上没有粘染灰尘。
每周
• 确保定位器杠杆平滑。
加油
元件号 加油点 油种 油量 周期 润滑方法
[1] LM 导杆 每周
[2] 滚珠丝杠
黄油 适量
每月
• 彻底除去粘在表面上的所有灰
尘，施加薄薄的一层黄油。
(3) 连接枢轴 机油 1-2 滴 每周
• 在滑动面加上 1 滴或 2 滴。
⊗
传感器 — — 每天
• 确保润滑剂接触不到传感器。
f Sensor
[2] Ball screw
[1] LM guide
(3) Link pivot
(3) Link pivot
[1] LM guide
[2]滚珠丝杠
[1] LM 导杆
[1] LM 导杆
(3) 连接枢轴
(3) 连接枢轴
⊗ 传感器
RHS2B
维修手册
5.2 常规检查
DA4MCC-80-020-A0 5.2-3

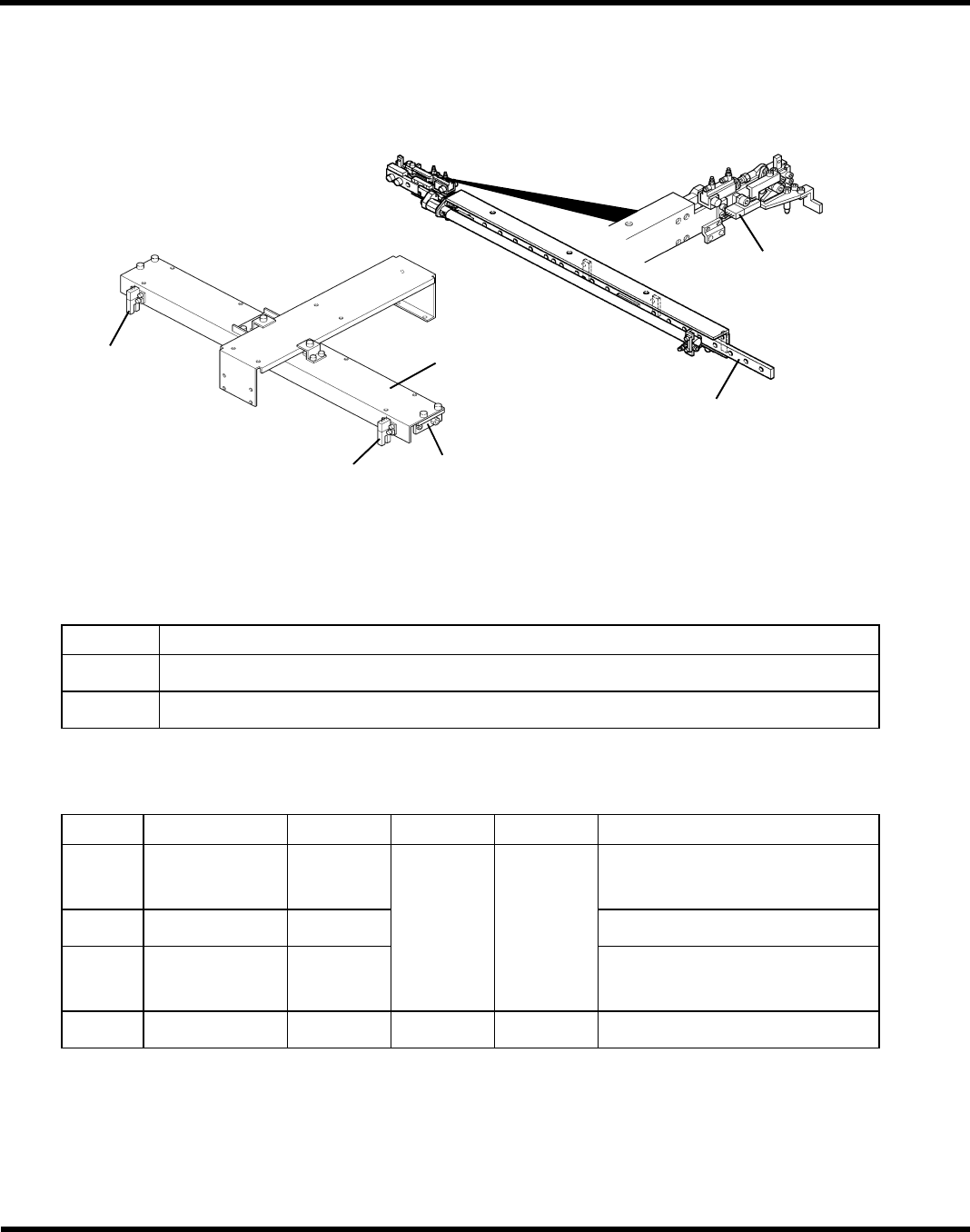

5.2.3 输送臂
图 5.2-2: 输送臂装置
检查
周期 检查项目
每日
• 确保转换销没有损坏或磨损
每周
• 确保用于检测传送销深度的光开关没有损坏。
加油
元件号 加油点 油种 油量 周期 润滑方法
[1] LM 导杆 黄油
• 彻底除去粘在表面上的所有灰
尘，施加薄薄的一层黄油。
(2) 导杆条 机油 • 用湿布擦去机油。
[3] 导杆滑动表面 黄油
适量 每周
• 彻底除去粘在表面上的所有灰
尘，施加薄薄的一层黄油。
⊗
传感器 — — 每月
• 确保润滑剂接触不到传感器。
[3] Guide
sliding surface
[1] LM guide
f Sensor
f Sensor
(2) Guide ba
r
f Sensor
⊗ 传感器
⊗ 传感器
⊗ 传感器
[3]导杆
滑动面
[1] LM 导杆
(2)导杆条
RHS2B
维修手册
5.2 常规检查
5.2-4 DA4MCC-80-020-A0

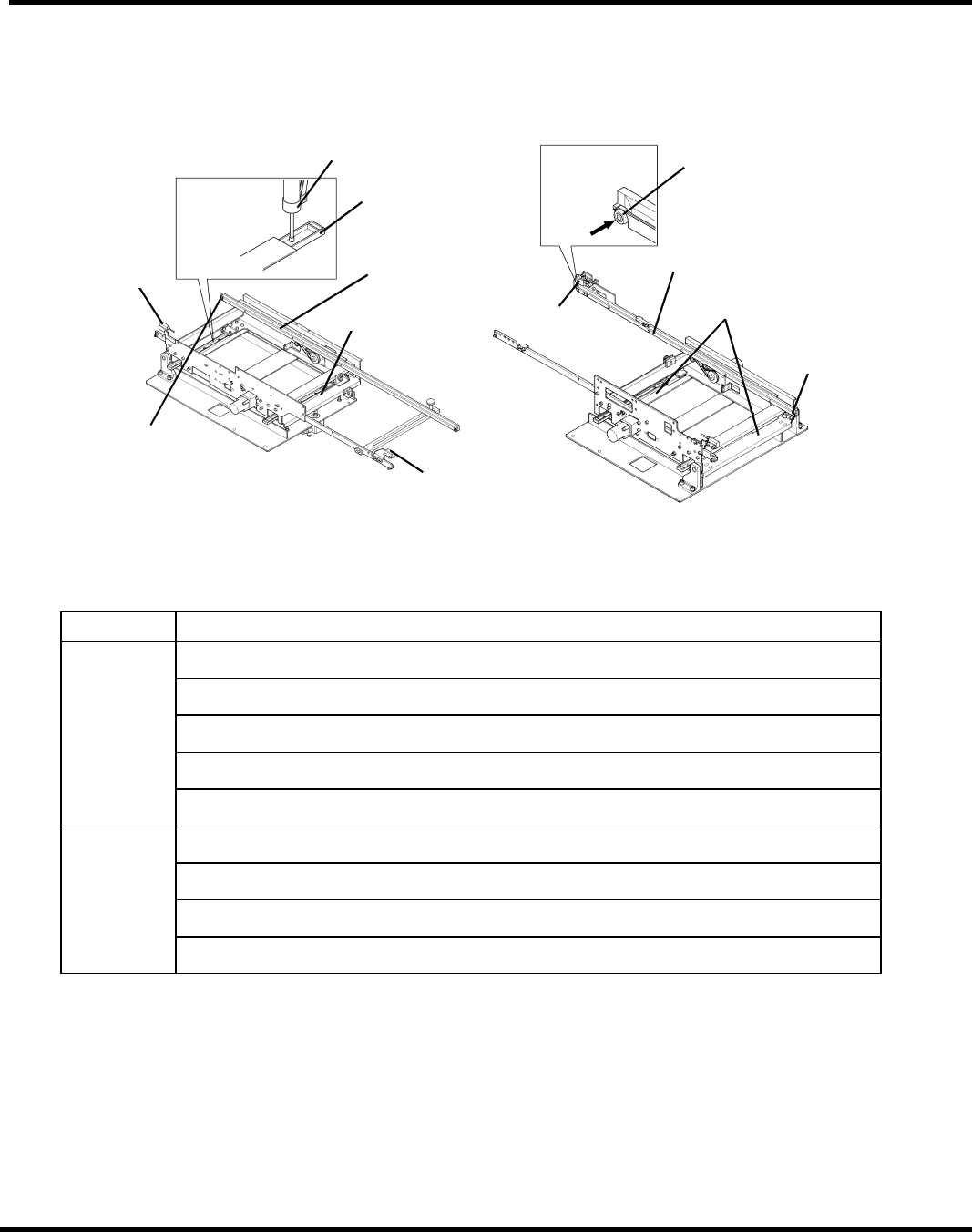

5.2.4 上料器/卸料器
检查
周期 检查项目
• 确保皮带没有磨损、损坏。
• 确保皮带上没有粘染润滑剂和灰尘。
• 确保皮带松紧程度已调整合适。
• 确保轨道比要使用的印刷电路板宽 0.5 - 1 mm。
每日
• 确保印刷电路板传送顺畅。
• 确保所有辊子能正常转动。
• 确保皮带不打滑。
• 确保止挡性能正常。
每周
• 确保上料器和卸料器的移动顺畅。
[1] Slide pack
f Conveyor belt
f Sensor
[1] Slide pack
(2) Belt roller
f Conveyor belt
[1] Slide pack
Grease gun
(2) Belt roller
f Sensor
(2) Belt roller
f Sensor
⊗ 传感器
⊗ 传感器
⊗ 传送皮带
⊗ 传感器
(2)皮带压辊
[1]滑块组
⊗传送器皮带
(2)皮带压辊
[1]滑块副
[1]滑块组
油枪
(2)皮带压辊
