RHS2B 维修手册 5.2 常规检查 DA4MCC- 80-020-A0 5.2-17 5.2.16 砧座驱动装置 图 5.2-15: 砧 座驱动装置 加油 元件号 加油点 油型 油量 周期 润滑方法 [1] 凸轮 • 彻底除去 粘在表面上的所 有灰尘， 施 加薄薄的一层黄油。 [2] 凸轮从动件 • 向油孔加 注适量的机油。 [3] 凸轮从动件 黄油 适量 每周 • 彻底除去 粘在表面上的所 有灰尘， 施 加薄薄的一层黄油。 [1]…
RHS2B
维修手册
5.2 常规检查
5.2-16 DA4MCC-80-020-A0
5.2.15 砧座装置

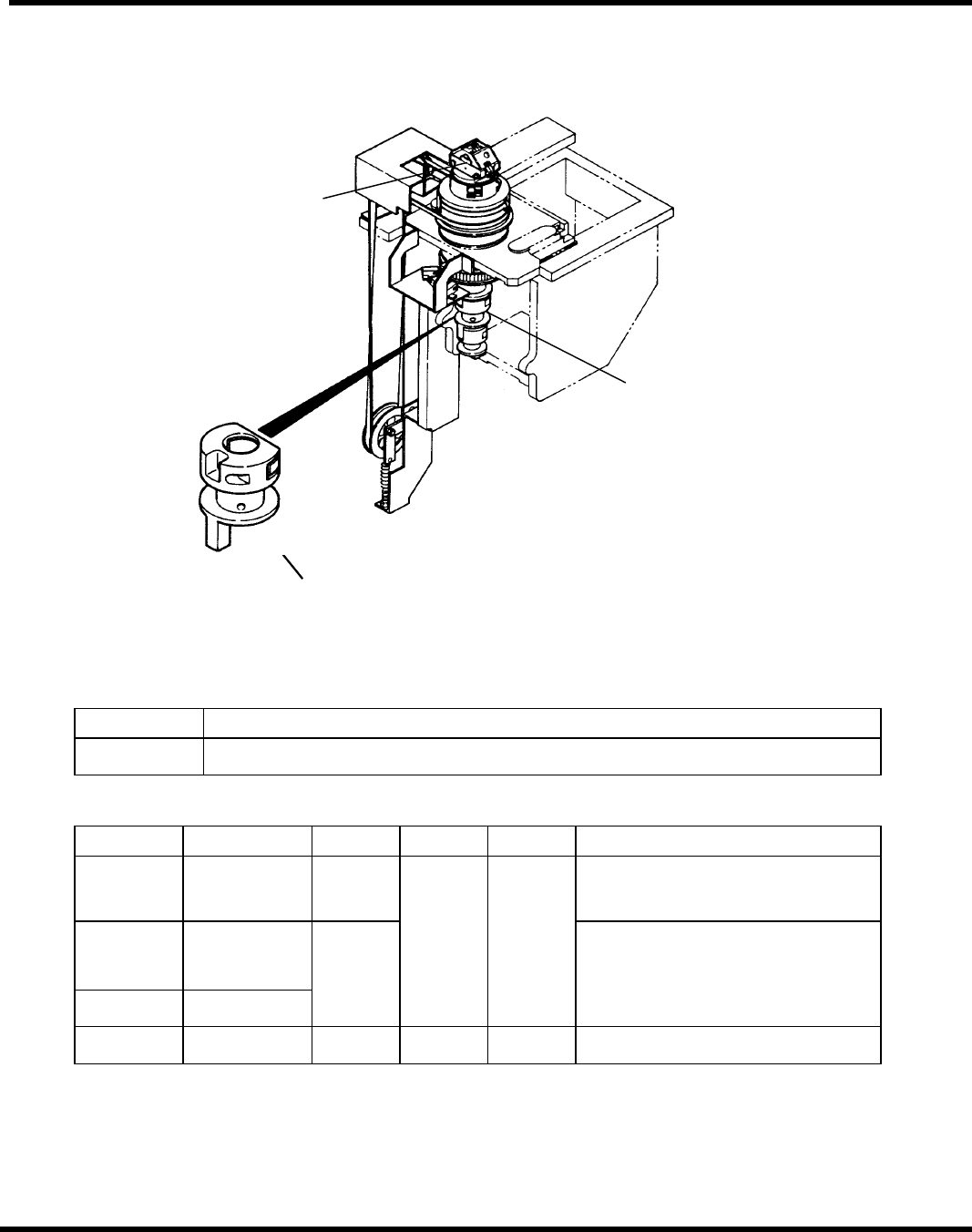

图 5.2-14: 砧座装置
检查
周期 检查项目
每日
• 确保皮带没有磨损或损坏
加油
元件号 加油点 油种 油量 周期 润滑方法
[1] 凸轮从动件
黄油
• 彻底除去粘在表面上的所有灰
尘，施加薄薄的一层黄油。
(2) 凸轮从动件
油孔
(3) 砧座块
机油
适量 每周
• 向油孔加注适量的机油。
⊗ 传感器 ⎯ ⎯ 每日
• 确保不接触润滑剂。
(3) Anvil block
(2) Cam follower support oiling hole
[1] Cam follower support
[3]砧座块
[1]凸轮从动件支撑
[2]凸轮从动件支撑油孔
RHS2B
维修手册
5.2 常规检查
DA4MCC-80-020-A0 5.2-17
5.2.16 砧座驱动装置
图 5.2-15: 砧座驱动装置
加油
元件号 加油点 油型 油量 周期 润滑方法
[1] 凸轮
• 彻底除去粘在表面上的所有灰尘，施
加薄薄的一层黄油。
[2] 凸轮从动件
• 向油孔加注适量的机油。
[3] 凸轮从动件
黄油 适量 每周
• 彻底除去粘在表面上的所有灰尘，施
加薄薄的一层黄油。
[1] Cam
[2] Cam follower
[3] Cam follower
[1]凸轮
[3]凸轮从动件
[2]凸轮从动件
RHS2B
维修手册
5.2 常规检查
5.2-18 DA4MCC-80-020-A0
5.2.17 识别装置
图 5.2-16: 识别装置
检查
周期 检查项目
• 确保 LED 亮。
• 确保镜头清洁。
每日
• 如果镜头脏了，则须用玻璃清洗剂清洗。
Lens
Clean the lens
surface.
清洗镜头表面
镜头
