RHS2B 维护手册 4.2 控制系统 4.2 - 4 DA4MC C – 14 – 020 – B0 4.2.3 驱动器 MR-J2S-40B (用于 X、 H、A和 P 轴) 图 4.2-3： MR- J2S-40B ( 用于X、H θ 、A θ 和P 轴) MR-J2S-70B (用于Y 轴) 图 4.2-4： MR- J2S-70B ( 用于Y 轴)
RHS2B
维修手册
4.2 控制系统
DA4MCC – 14 – 020 – B0 4.2 - 3
4.2.2 控制单元布局
Signal tower
Recognition LED
Recognition camera
X axis driver
Y axis driver
H q axis driver
Rear console
Printer
Automatic width
adjustment unit
Aq axis driver
P axis driver
H axis driver
Z axis driver
Panadac 791N
Power source unit
Sub-controller
Internal step-down
transformer
Main control panel
Insertion detection amplifier unit
图 4.1-2： 控制单元布局
后操纵台
识别摄像头
识别 LED
信号灯
Hθ 轴驱动器
Y 轴驱动器
打印机
自动调宽装置
主控制台
内部降压变压器
子控制器
电源装置
Z 轴驱动器
H 轴驱动器
P 轴驱动器
Aθ 驱动器
插入检测放大器装置
X 轴驱动器
RHS2B
维护手册
4.2 控制系统
4.2 - 4 DA4MCC – 14 – 020 – B0

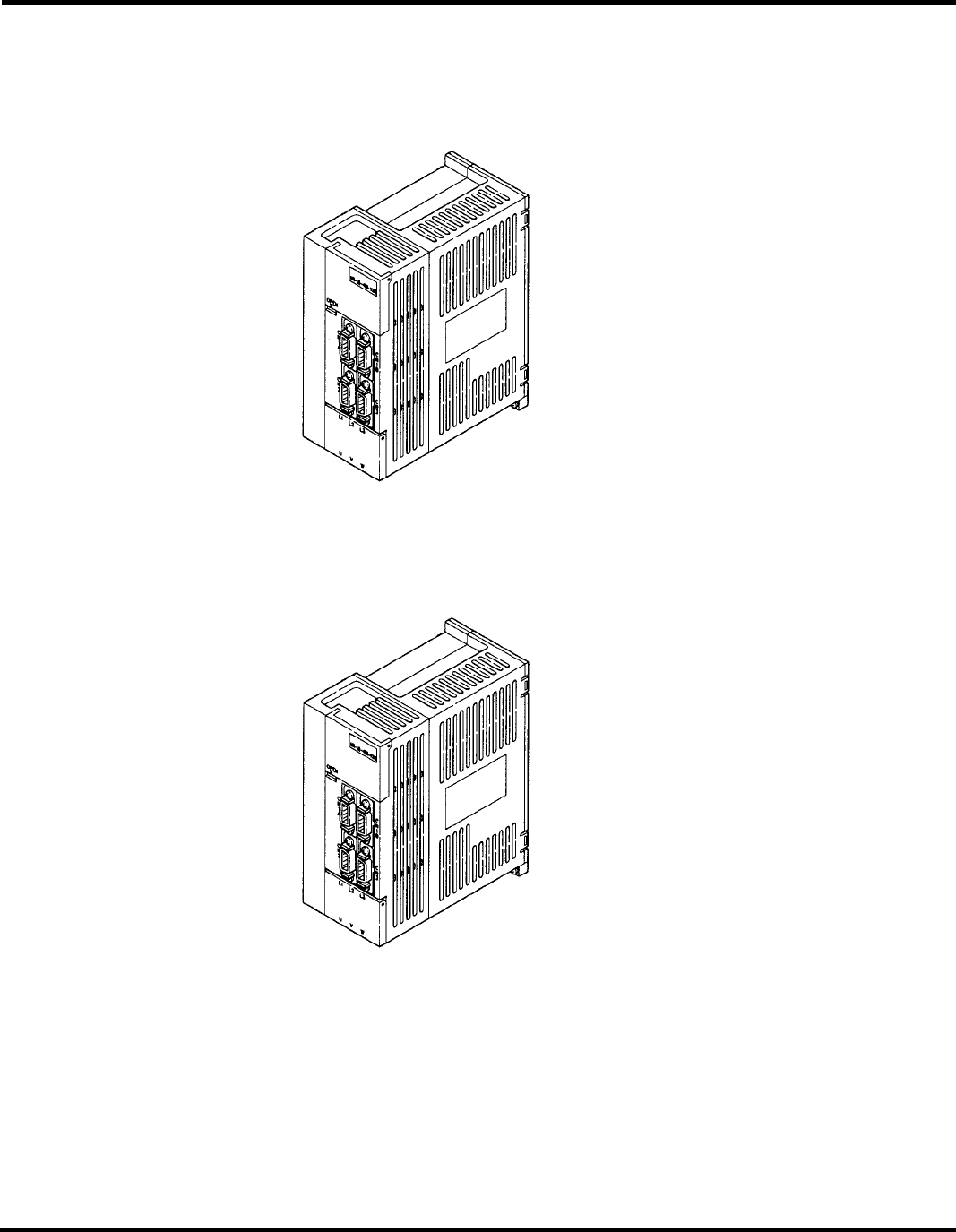

4.2.3 驱动器
MR-J2S-40B (用于 X、 H、A和 P 轴)
图 4.2-3： MR-J2S-40B (用于X、Hθ 、Aθ和P 轴)
MR-J2S-70B (用于Y 轴)
图 4.2-4： MR-J2S-70B (用于Y 轴)
RHS2B
维修手册
4.2 控制系统
DA4MCC – 14 – 020 – B0 4.2 - 5

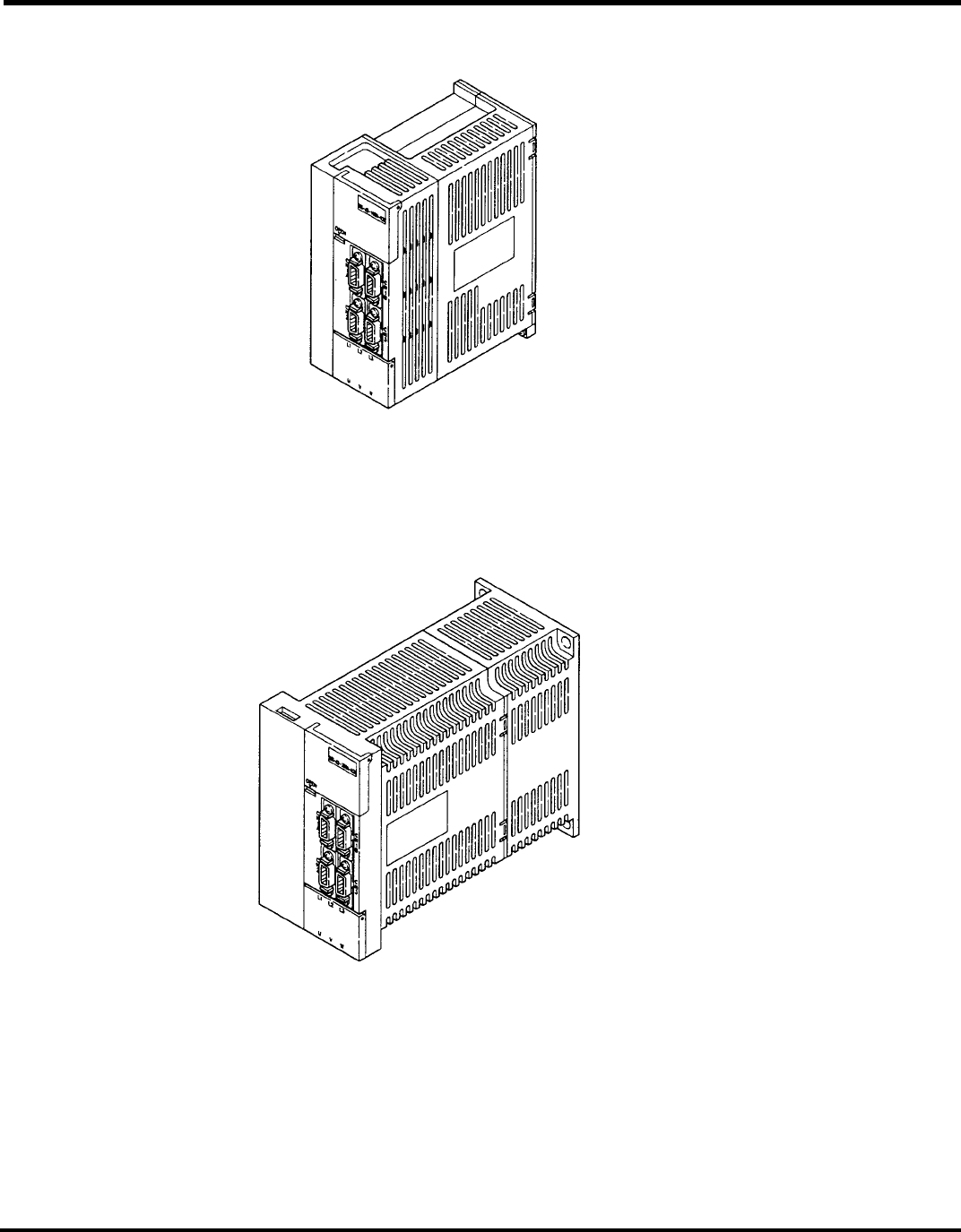

MR-J2S-100B (用于 Z 轴)
图 4.2-5： MR-J2S-100B (用于 Z 轴)
MR-J2-350B (用于 H 轴)
图 4.2-6：MR-J2-350B （用于 H 轴）
