RHS2B 维修手册 5.2 常规检查 DA4MCC- 80-020-A0 5.2-7 5.2.6 插入驱动装置图 5.2-5: 插入驱动装置加油元件号加油点油种油量周期润滑方法 [1] 凸轮 [2] 凸轮从动件黄油适量每周 • 彻底除去粘在表面上的所有灰尘，施加薄薄的一层黄油。 [1] Cam [2] Cam follower [1] 凸轮 [2] 凸轮从动件

RHS2B

维修手册

5.2 常规检查

5.2-6 DA4MCC-80-020-A0

5.2.5 插件头

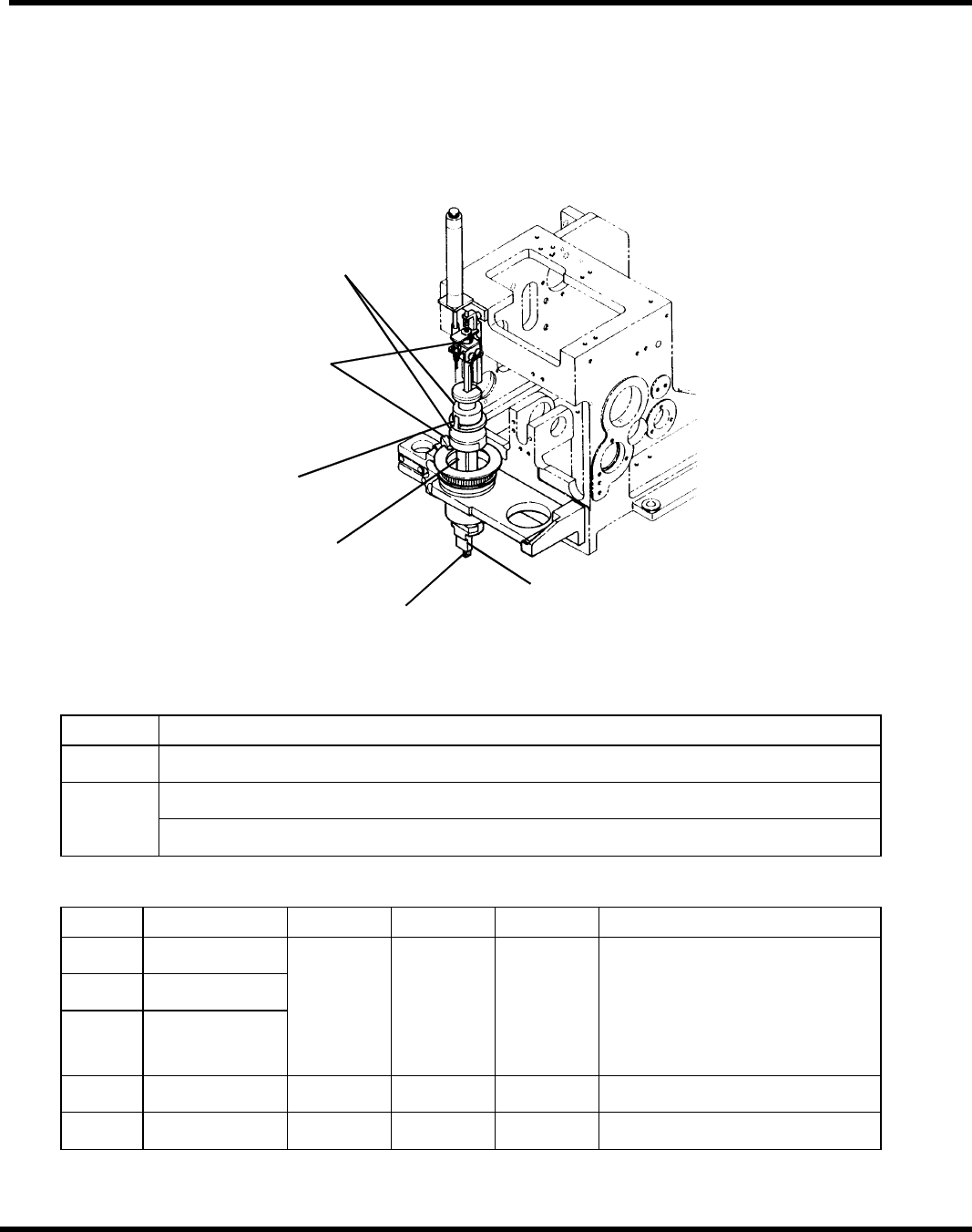

图 5.2-4: 插件头

检查

周期检查项目

每日

• 确保插件卡盘开/ 合顺畅。

• 确保插件推杆的橡皮没有磨损或损坏。

每周

• 确保插件推杆的垂直滑动面运动顺畅。

加油

元件号加油点油种油量周期润滑方法

[1] 换档器A，B

[2] 球键槽

[3]

换档器 A/B 之

间的接头

黄油适量每周

• 彻底除去粘在表面上的所有灰

尘，施加薄薄的一层黄油。

⊗

传感器 —

—

每日

• 确保润滑剂不接触。

⊗

插件推杆

— —

每日

• 确保润滑剂不接触。

Insertion chuck

f Insertion pusher

f Sensor

[1] Shifter A, B

[3] Joint between shifters A/B

[2] Ball spline

[1] 换档器 A,B

[3]换档器 A/B 间接头

⊗ 传感器

[2] 球键槽

插件卡盘

⊗

插件推杆

RHS2B

维修手册

5.2 常规检查

DA4MCC-80-020-A0 5.2-7

5.2.6 插入驱动装置

图 5.2-5: 插入驱动装置

加油

元件号加油点油种油量周期润滑方法

[1] 凸轮

[2] 凸轮从动件

黄油适量每周

• 彻底除去粘在表面上的所有灰

尘，施加薄薄的一层黄油。

[1] Cam

[2] Cam follower

[1] 凸轮

[2] 凸轮从动件

RHS2B

维修手册

5.2 常规检查

5.2-8 DA4MCC-80-020-A0

5.2.7 传送卡盘

图 5.2-6: 传送卡盘

检查

周期检查项目

每日

• 确保传送卡盘开/闭顺畅。

加油

元件号加油点油种油量周期润滑方法

[1] 凸轮从动件

[2] 爪

[3] 板

[4] 凸轮

[5] 油嘴

黄油适量每周

• 彻底除去粘在表面上的所有灰

尘，施加薄薄的一层黄油。

[1] Cam follower

[5] Grease nipple

[4] Cam

[2] Claw

[3] Plate

[5]油嘴

[4]凸轮

[1]凸轮从动件

[2]凸轮

[3]板

[1]凸轮从动件
