2 - 2. 元件数据创建例
◆介绍在DGS,LWS中选择异形元件时的元件创建例。
主要介绍使用频率较高的 引线组、球组、角等形状。

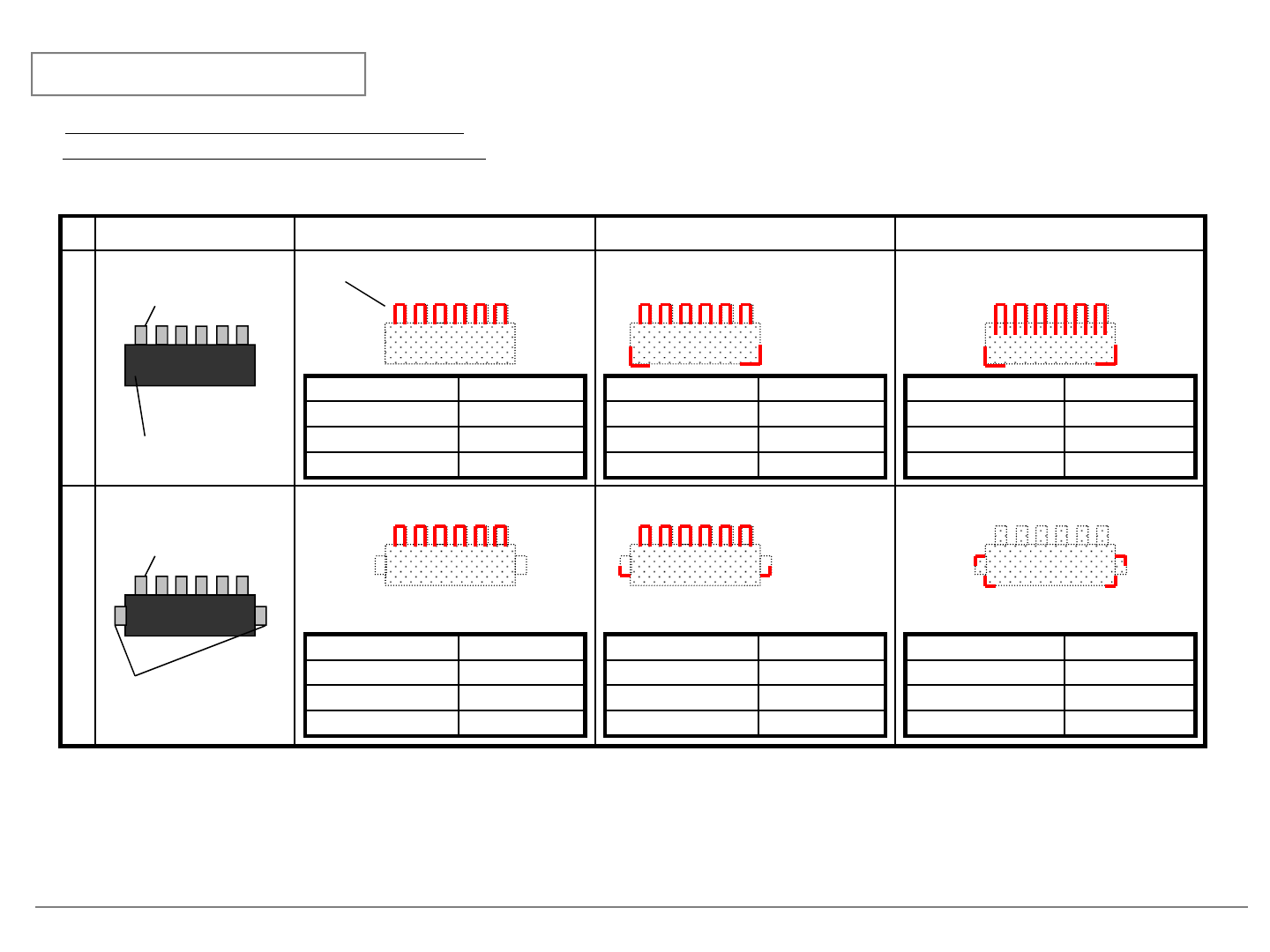

元件(TOP VIEW) 创建例1 (标准) 创建例2 创建例3
1
1方向引线连接器
2
1方向引线连接器
照明 反射 or 透过
引线组 ○
球组
角
照明 反射 or 透过
引线组 ○
球组
角○
照明 反射
引线组 ○
球组
角○
引线组嵌入元件主体时不适合用透过识别
照明 反射 or 透过
引线组 ○
球组
角
照明 反射 or 透过
引线组 ○
球组
角○
照明 透过
引线组
球组
角○
元件主体部
引线部
已添加的形状数据(红线)
识别黑色元件主体部时用透过识别
引线部
有加强引线(插入等)
角度精度不精确
时，再添加引线列
的相反侧的角或者
电极形状。
角度精度不精确
时，再添加引线列
的相反侧的角或者
电极形状。
Page 12
元件(TOP VIEW) 创建例1 (标准) 创建例2 创建例3
3
电阻网络元件
4
钽电容器
5
圆形(柱形)元件
照明 反射 or 透过
引线组 ○
球组
角
照明 反射 or 透过
引线组
球组
角○
照明 反射 or 透过
引线组 ○
球组
角
照明 反射 or 透过
引线组
球组
角○
照明 透过
引线组
球组
角○
照明 反射
添加圆形 ○
添加无角度检测项
照明 透过
添加圆形 ○
添加无角度检测项
引线大小形状不稳定
时，请通过角形状指
定电极位置。
引线大小形状或者
位置不稳定时，请
更改为透过照明，
并登录元件主体的
角位置。
对电极列是全体包围起
来添加引线(1根)。
电极大小形状不稳定时，
在最外边的电极位置添
加角形状。
把元件主体形状
指定为“圆形"
把元件主体形状
指定为“圆形"
Page 13
元件(TOP VIEW) 创建例1 (标准) 创建例2 创建例3
6
过滤器元件 #1
7
过滤器元件 #2
8
过滤器元件 #3
照明 反射
引线组 ○ (２根ｘ２＋１根）
照明 反射
引线组
角○
照明 透过
仅限元件主体
照明 反射
引线组 ○
照明 反射
角○
照明 透过
仅限元件主体
元件主体成形色为
白色系列时，
登录角而不是引线
引线位置/形状
不稳定时，
只登录元件主体信息，
形状数据为未使用
(用透过照明)
复数以上的引线排
列时，把其总括起
来作为引线组登录
左右的电极宽度相
异时，各自输入正
确信息
元件主体成形色为
白色系列时，
登录角而不是引线
引线位置/形状
不稳定时，
只登录元件主体信息，
形状数据为未使用
(用透过照明)
复数以上的引线配置不一
左右的电极宽度相异
电极形状为台形形状
照明 反射
引线组 ○
照明 反射
角○
照明 透过
仅限元件主体
元件主体成形色为
白色系列时，
登录角而不是引线
电极不是コ字形状
时，输入电极的平
均宽度
引线位置/形状
不稳定时，
只登录元件主体信息，
形状数据为未使用
(用透过照明)
