NPM_SupplementToRecognitionSetting_C_15识别设定补充资料.pdf - 第22页
Page 22 识别错误代码 47 内容 电极亮度异常 详细 是亮度检查选项中所设定部位的异常 原因 应对方法 1 检测对象位置发暗 请执行下列任一个的应对方法 ① 将照明值设定得高一些。 ② 变更亮度检查的值。 2 元件搞错 识别的结果正确。 请设置正确的元件。 3 竖起吸附 识别的结果正确。 请修正吸附位置、高度。 4 正反面反转 识别的结果正确。 请修正吸附条件。 ◆识别错误的产生原因和应对方法 3. 有关识别的错误代码一览
Page 21
识别错误代码 46／48
内容 电极浮起(电极分布平面度)错误
详细
是用3D传感器、多功能照相机Type2/3识别时出现的错误。
原因 应对方法
1
扫描高度太高 请将元件高度设定得低一些
2
扫描高度太低 请将元件高度设定得高一些
3
元件是斜向吸附了 请修正元件的吸附
4
元件的引线浮起了 ① 如果元件引线确实是浮起了，则是正确检测到了错误
② 如果是元件浮起容许值过严，则请修正容许值
5
引线周围有杂波 ① 请将3D传感器控制的阈值设定的稍高一些
◆识别错误的产生原因和应对方法
3. 有关识别的错误代码一览
Page 22
识别错误代码
47
内容 电极亮度异常
详细
是亮度检查选项中所设定部位的异常
原因 应对方法
1
检测对象位置发暗 请执行下列任一个的应对方法
① 将照明值设定得高一些。
② 变更亮度检查的值。
2
元件搞错 识别的结果正确。
请设置正确的元件。
3
竖起吸附 识别的结果正确。
请修正吸附位置、高度。
4
正反面反转 识别的结果正确。
请修正吸附条件。
◆识别错误的产生原因和应对方法
3. 有关识别的错误代码一览
Page 23
4. 有关识别的疑难问题解答例
◆在以后的页面中，将对发生识别故障的原因进行分析并介绍对策方法。

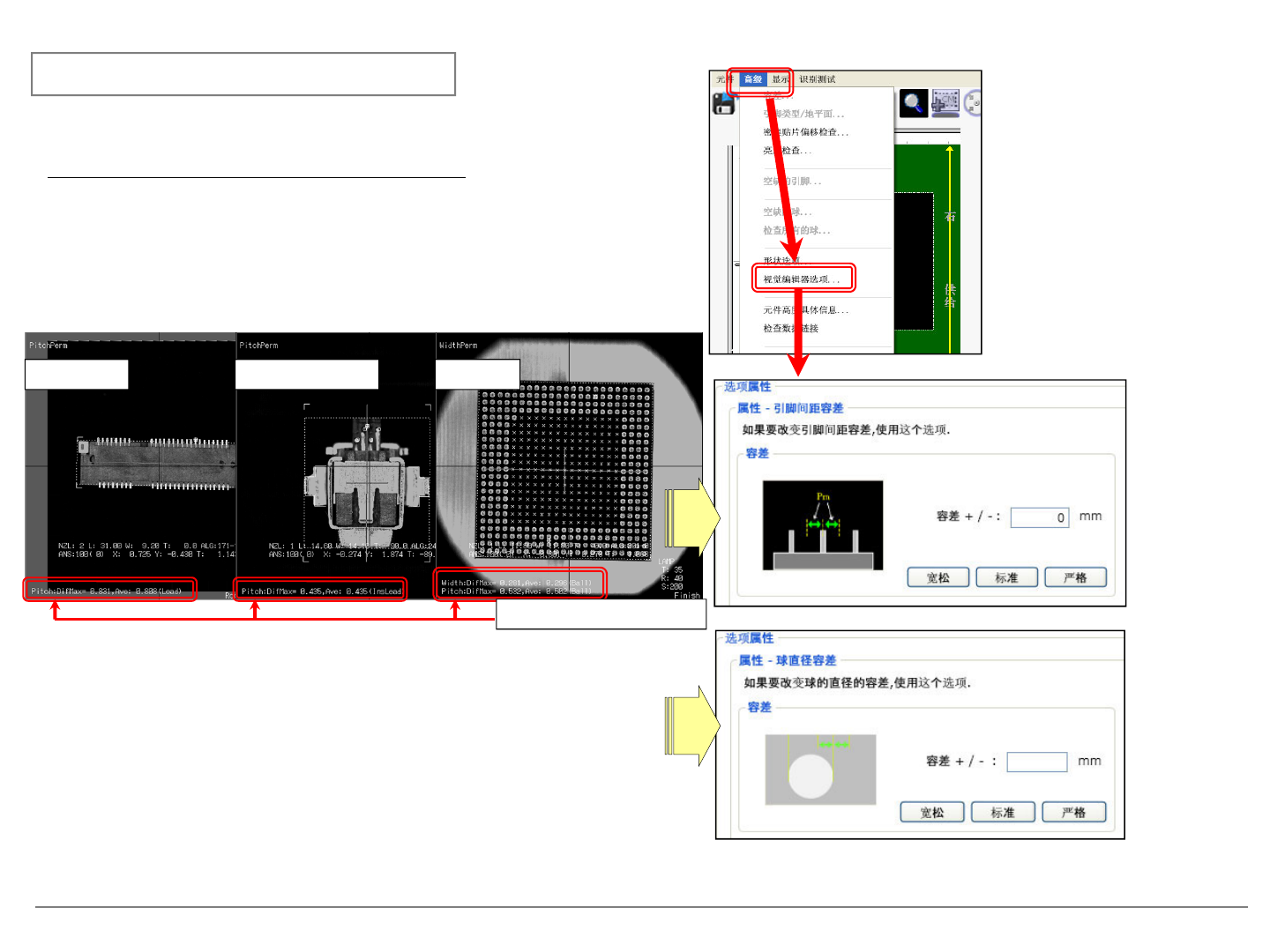

4 - 1. 设定多引线元件・球阵列元件的间距容许值
形状数据 : 引线组/球组/插入引线组指定时，
在识别示教的结果画面中将显示出被测量的平均间距信息。
识别错误代码: Ans=36(测量间距异常)发生时，请以该显示信息为基础，
设定识别选项的间距(弯曲)容许值。
< 显示的间距测量信息 >
引线组 插入引线组 球组
显示测量的平均间距信息
此外，为球组元件时，同时还会显示测量出的球平均直径大小信息
识别错误代码: Ans=32(电极宽度大小异常)发生时，请以该显示详细为基础，
设定识别选项的球直径容许值。
