本页的内容是属于2D照相机固有的信息

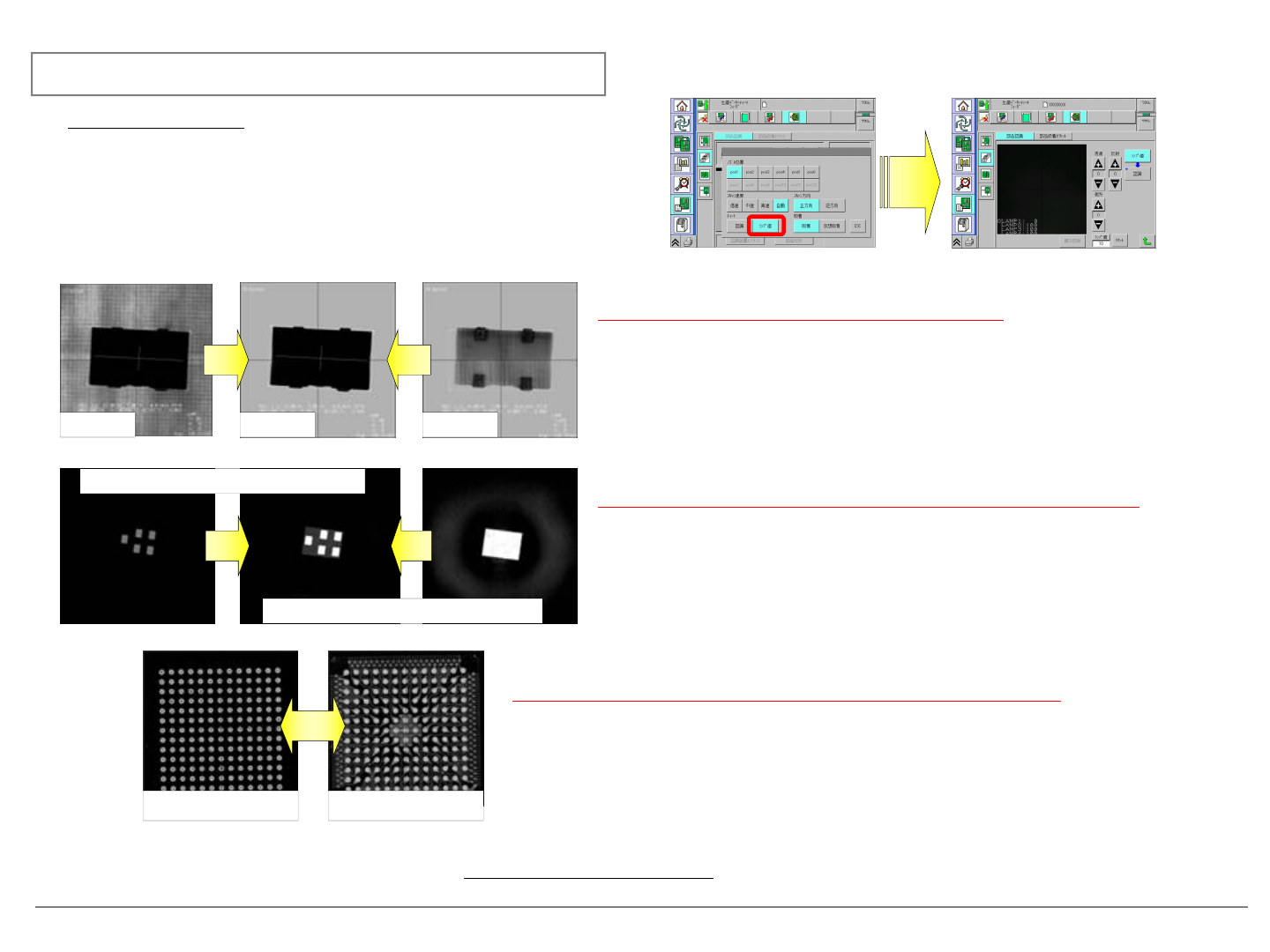

◆ 更改照明值时的注意点
NPM系列机为了使元件图像状态良好，在设备上各照明里的照明值
都有可个别更改的功能。
以下，对各照明构成的图像状态须注意的要点进行示例说明。
在元件识别示教设定画面选择“照明值" 在示教画面执行照明值个别设定
[透过照明图像注意点]
光量:弱 光量:适中 光量:强
透过照明是对元件背景反射板照射光，使背景发光。
原则上请用机器默认的值来亮灯。
之后，请调整到能看得见如左图的中央所示的图形。
[反射照明图像注意点]
通过电极定位･･･光量: 适中
通过外形定位･･･光量: 适中
反射照明是对元件下面的全体照射光，使元件电极部(或者全体)发光。
请调整到如左图的中央所示的状态，使登录的形状图像能明确地看得见。
[侧面照明注意点]
只是侧面照明亮灯 侧面＋反射照明亮灯
侧面照明是对如BGA元件那样的弯曲电极的侧面照射光，使其外周发光。
识别BGA元件时，原则上请不要使用反射照明。
任何一个照明，都通过亮度调整功能对照明值 照明光量的关系进行补正。因此，根据设备(装置)，在极端弱光范围内(照明值: 10左右未满)，针对照明值的
照明限制值会成为负值，照明会出现不亮灯的现象。所以 请把照明光量的值设定为 10 以上。
1 - 2. 用于元件识别的照明构成・功能说明
Page 7

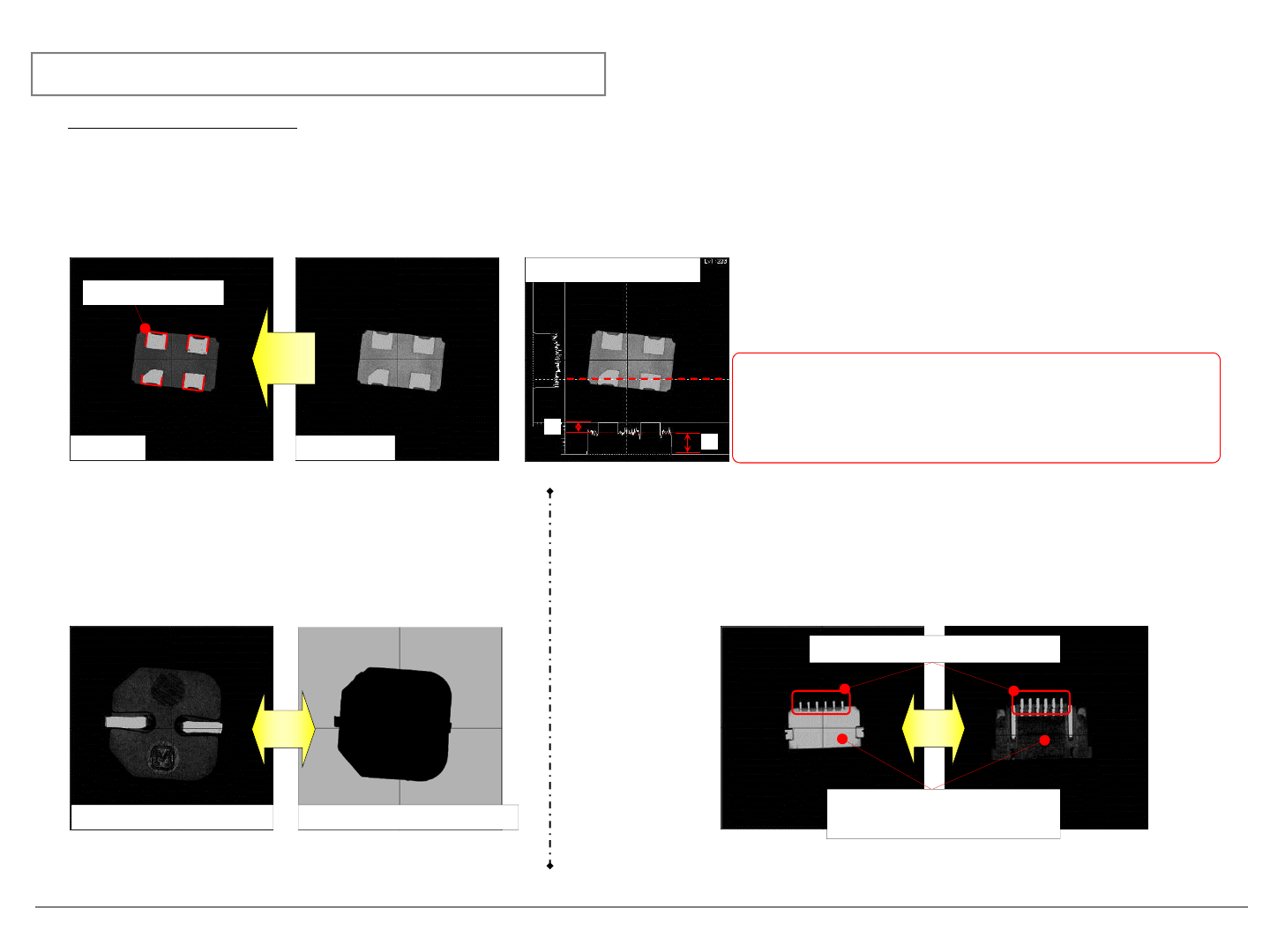

◆ 更改照明值时的图像标准状态
本页将以具有代表性的元件为例对更改照明值时的图像标准状态进行介绍说明。
Ex 1) 内部电极元件1 ･･･ 钽，ECSP，过滤器，LCC
元件下面有电极的元件，使用电极部进行定位时，
请把光量设定到能充分获取电极部⇔元件主体部之间的亮度差的状态。
标准光量 光量=强
登录电极部形状
光量=强时的亮度分布
① 电极部 元件主体部的亮度差 : 100 或 100以上
② 元件主体部 背景部的亮度差
＞
②
①
请按以下光量设定的标准进行设定
Ex 2) 内部电极元件2 ･･･ 铝电解电容
像铝制电解电容那样，不用差异较大的电极来定位，而用元
件主体的外形来定位时，请仅仅使用透过照明。
反射照明 电极定位 透过照明 元件主体定位
Ex 3) 替代元件的元件差异
如元件主体的颜色有差异等，电极以外的形状有差异时，请避免用照明条件来
应对处理，而在焊盘图形上设置的部位中，登录没有差异的部位的形状。
元件主体色 : 不同
不登录元件主体形状
只登录相同形状的引线组
本页的内容是属于2D照相机固有的信息
1 - 2. 用于元件识别的照明构成・功能说明
Page 8

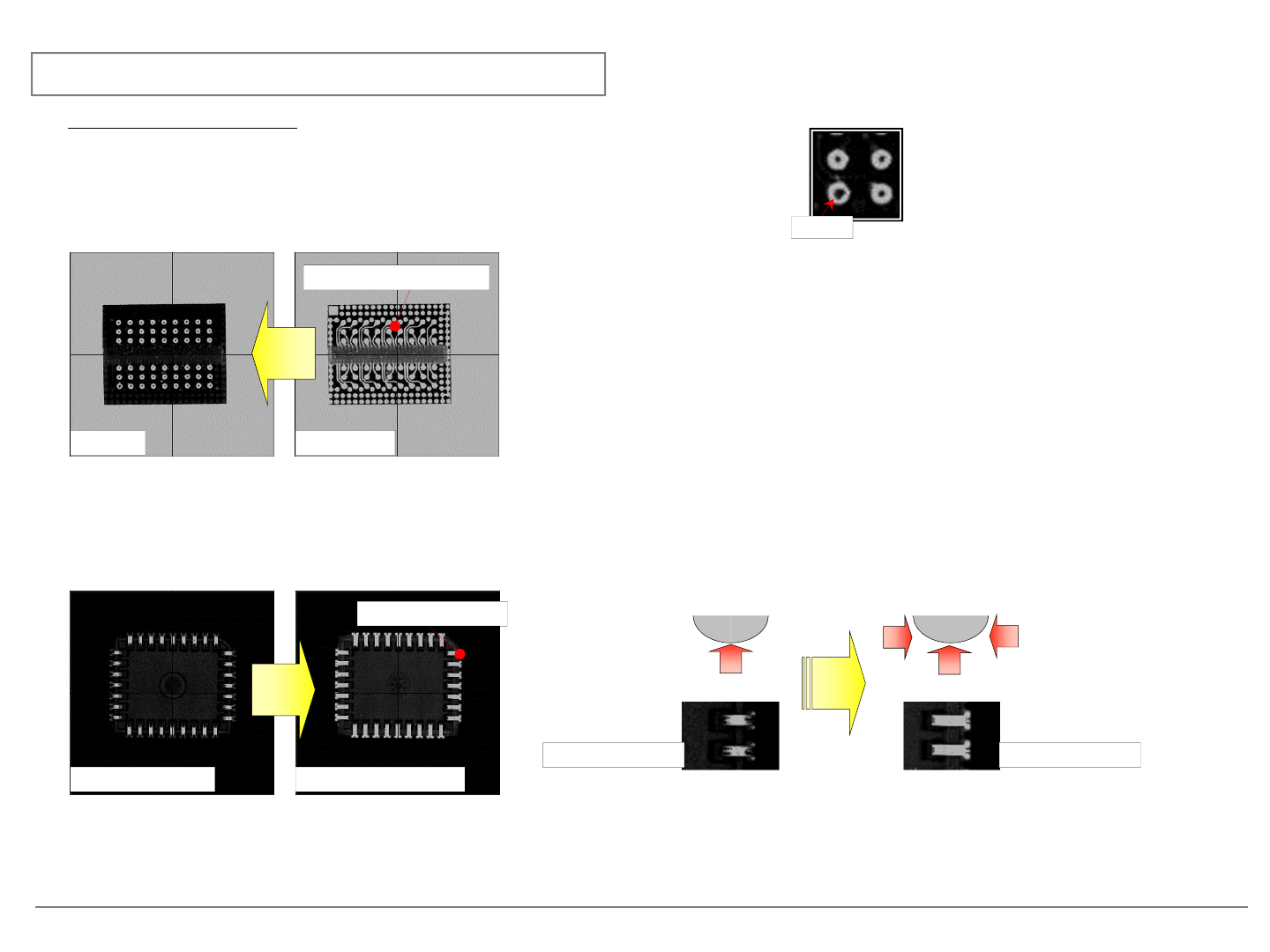

◆ 更改照明值时的图像标准状态
Ex 4) 球型元件 ･･･ BGA、CSP
对于BGA/CSP球阵列元件，通过仅仅使用侧面照明，可获取到只有球部位的图像。
标准光量 追加反射照明
元件主体和线路图都发光
如使用反射照明的话，元件的焊盘线路图形部也会发光，球状部分＋焊盘线路图的形状
都能看见，不能确认球体的缺损情况。
BGA元件的标准设定中透过照明也是亮灯的。
能根据元件的外形判定不同的元件。
( 吸嘴外形大小大于元件主体大小时，请灭掉透过照明灯。)
Ex 5) 弯曲型电极元件 ･･･ PLCC/SOJ、圆柱形电阻
对J引线元件 (PLCC､SOJ) 或圆柱形电阻元件进行反射照明识别时，通过增加侧面照明亮灯，
可使弯曲部位的外形更清晰。
只是反射照明亮灯 反射＋侧面照明亮灯
引线尖端部更清晰
反射照明
反射照明
侧面照明
只有元件下面发光 弯曲全体都发光
[ 备注 ]
对球部的检测处理，是检测球的外围部。
因此，即使球的顶点(中心部)变黑，也不影
响检测。
黑点
本页的内容是属于2D照相机固有的信息
1 - 2. 用于元件识别的照明构成・功能说明
