◆典型的识别错误的产生原因和应对方法举例

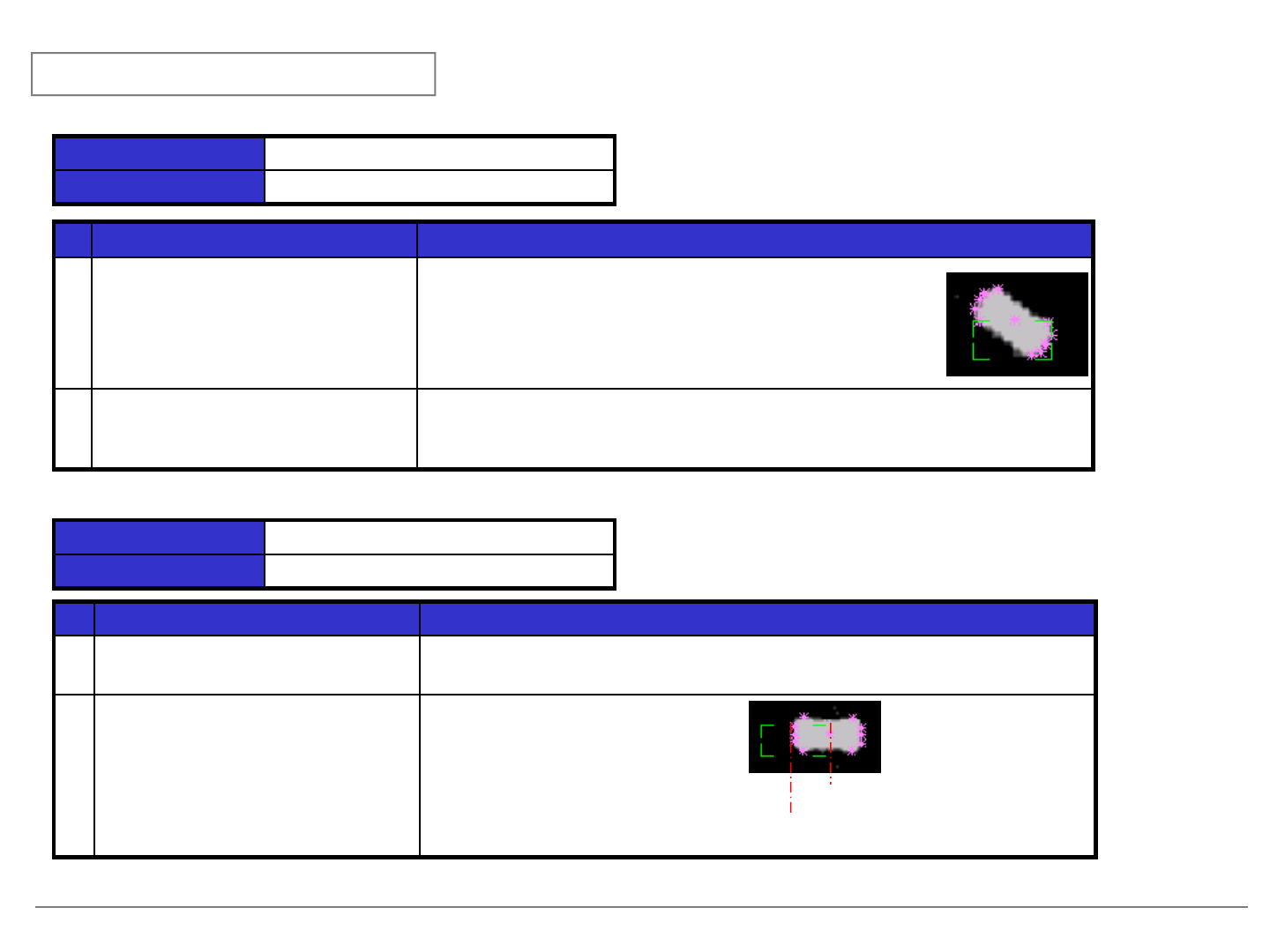

识别错误代码
21
内容 检测对象的角度、粗检测异常
原因 应对方法
1
因检测出超出±30度(基准)角度范围，
故检测到角度异常
识别的结果正确
请执行下列任一个的应对方法
① 吸着时可能发生了倾斜，请重新查看吸着条件。
② 请从识别选项添加倾斜范围检查。
2
针对元件登录的形状来说，元件图像
状态有很大的不同。(异形元件)
请确认元件图像和形状数据，是否登录的图像中有不稳定部分的形状。
识别错误代码
22
内容 检测对象位置异常
原因 应对方法
1
输入的尺寸错误 请执行下列任一个的应对方法
① 输入正确的尺寸
2
吸着位置偏移 识别的结果正确。
吸着位置过度偏移。
请修正吸着位置。
原来的位置
检测位置
3. 有关识别的错误代码一览
Page 19
识别错误代码
25 / 26
内容 大小L/W异常
原因 应对方法
1
输入的尺寸错误 请执行下列任一个的应对方法
① 输入正确的尺寸
② 容许值可能过于严格请重新查看容许值
(没有指定容许值时，一般可容许在输入尺寸的20%～30%左右。)
⇒在DGS, LWS的识别数据编辑画面中选择[详细设定]-[容许值]。
2
全部满足下列数据时，照明模式和形
状数据不合。
请执行下列任一个的应对方法
① 请进行与元件相对应的形状定义
例）芯片元件的话为「箱型」
② 与元件相对应的形状定义是异形元件的话，请输入引线组或角等等的形状数据
② 更改为透过照明
3
元件错误 识别的结果正确
请设置正确的元件
4
竖起吸着 识别的结果正确
请重新查看吸着位置和高度
5
复数以上元件吸着 识别的结果正确
请重新查看吸着位置和高度
照明模式 反射照明
形状定义 异形元件
形状选项 仅元件主体
◆识别错误的产生原因和应对方法
3. 有关识别的错误代码一览

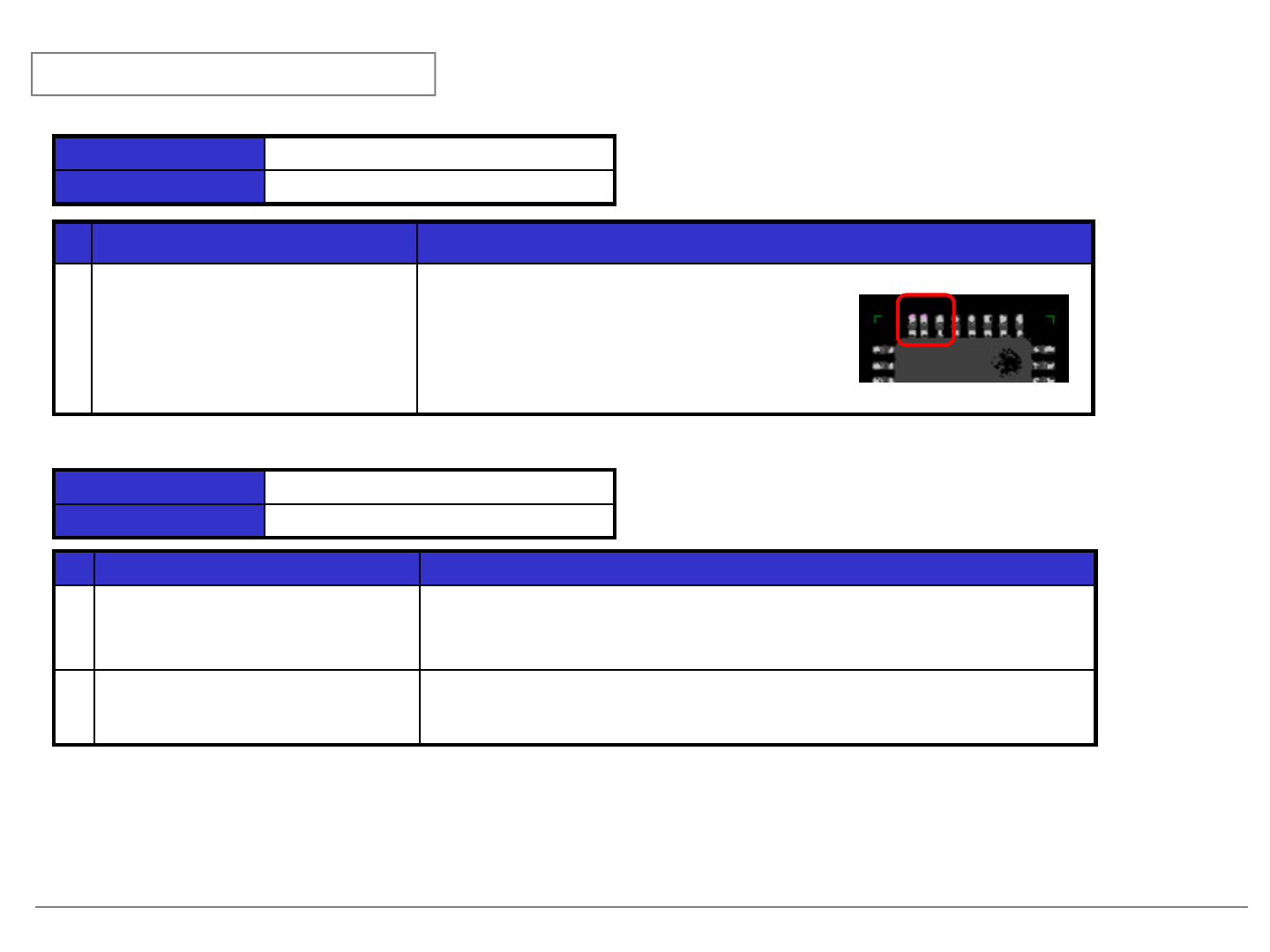

Page 20
◆识别错误的产生原因和应对方法
识别错误代码
35
内容 电极间距异常
原因 应对方法
1
针对指定的间距来说，计测的间距有
很大差异。
请确认NG实际元件的电极弯曲状态
指定与元件对应的间距容许数据
(无容许值指定时是输入的间距±25% 的容许值)
识别错误代码 36～40
内容 电极个数、配置状态的异常
原因 应对方法
1
检测元件电极时不能检测到输入数量
的电极。
请确认元件电极数、配置的数据
请确认NG实际元件的电极状态
2
由吸附状态不良导致的电极图像不良 请确认元件吸附状态。
3. 有关识别的错误代码一览
