Page 13

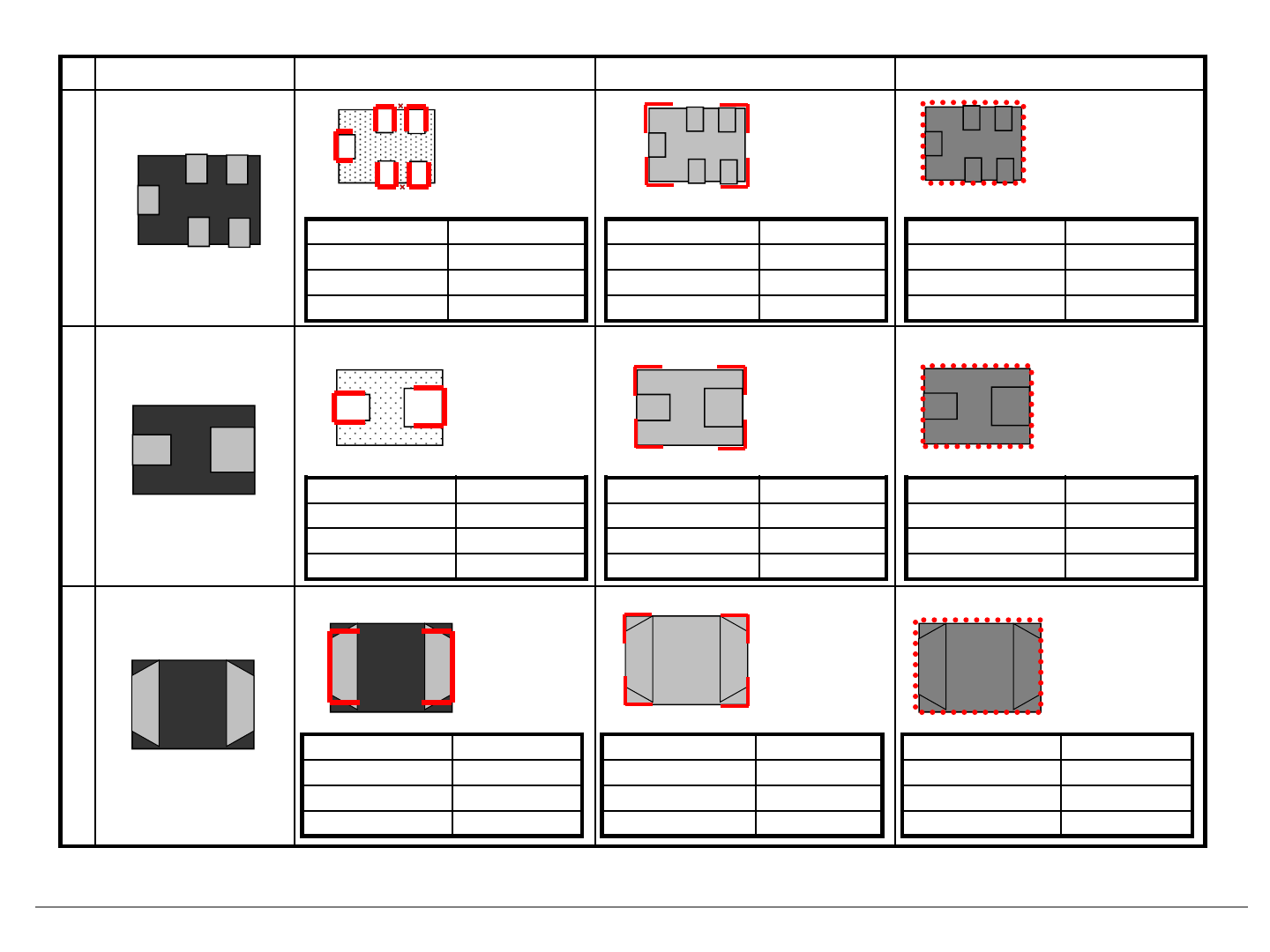

元件(TOP VIEW) 创建例1 (标准) 创建例2 创建例3
6
过滤器元件 #1
7
过滤器元件 #2
8
过滤器元件 #3
照明 反射
引线组 ○ (２根ｘ２＋１根）
照明 反射
引线组
角○
照明 透过
仅限元件主体
照明 反射
引线组 ○
照明 反射
角○
照明 透过
仅限元件主体
元件主体成形色为
白色系列时，
登录角而不是引线
引线位置/形状
不稳定时，
只登录元件主体信息，
形状数据为未使用
(用透过照明)
复数以上的引线排
列时，把其总括起
来作为引线组登录
左右的电极宽度相
异时，各自输入正
确信息
元件主体成形色为
白色系列时，
登录角而不是引线
引线位置/形状
不稳定时，
只登录元件主体信息，
形状数据为未使用
(用透过照明)
复数以上的引线配置不一
左右的电极宽度相异
电极形状为台形形状
照明 反射
引线组 ○
照明 反射
角○
照明 透过
仅限元件主体
元件主体成形色为
白色系列时，
登录角而不是引线
电极不是コ字形状
时，输入电极的平
均宽度
引线位置/形状
不稳定时，
只登录元件主体信息，
形状数据为未使用
(用透过照明)
Page 14

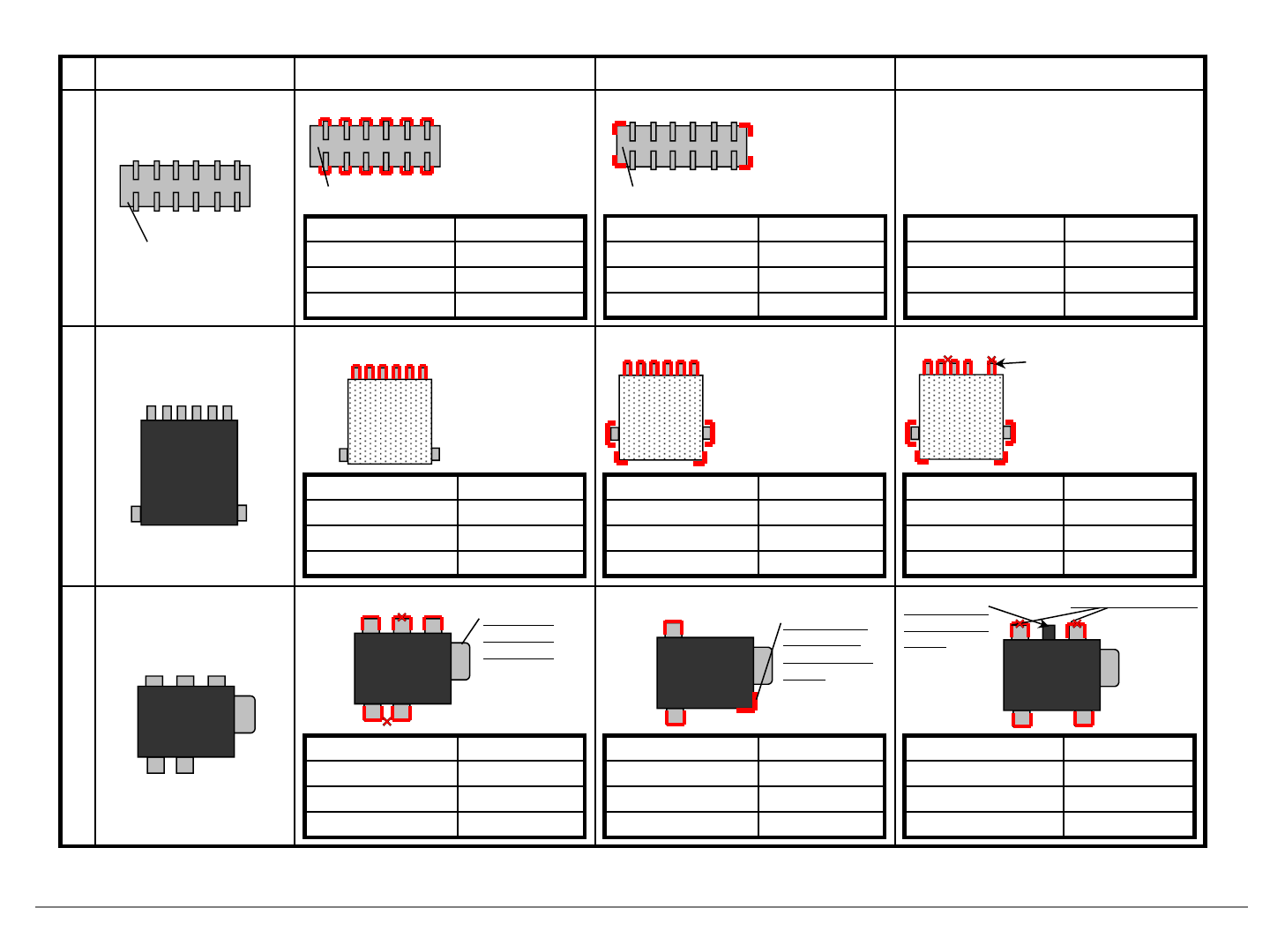

元件(TOP VIEW) 创建例1 (标准) 创建例2 创建例3
9
连接器元件
10
卡槽元件
11
引脚插孔元件
照明 反射 or 透过
引线组 ○
照明 反射 or 透过
引线组 ○
角○
照明 反射 or 透过
引线组 ○
角○
照明 反射 or 透过
引线组 ○
照明 透过
引线组 ○
角○
照明 反射
引线组 ○
照明 反射
引线组 ○
照明 反射
角○
照明
相同大小引线列等间
距排列时，登录引线
组
角度精度不精确时，
再添加引线列的相反
侧的角或电极形状
引线排列不齐或种类相
异时，分别登录各个引
线
添加引线(1根)
因插孔插入
部形状不稳
定而不使用
外部电极过少
(2根或2根以
下)时，用透过
添加角
元件主体部: 白色
元件主体离引线的突
起距离较大时，登录
引线组(突起量目标值
=0.20[mm])
把元件主体颜色
指定为白色
把元件主体颜色
指定为白色
元件主体离引线的突
起距离较小时，不使
用引线组而使用角等
其它形状(突起量目标
值=0.20[mm])
须一根根的登录引线
有类似引线形
状的元件主体
突起时
Page 15

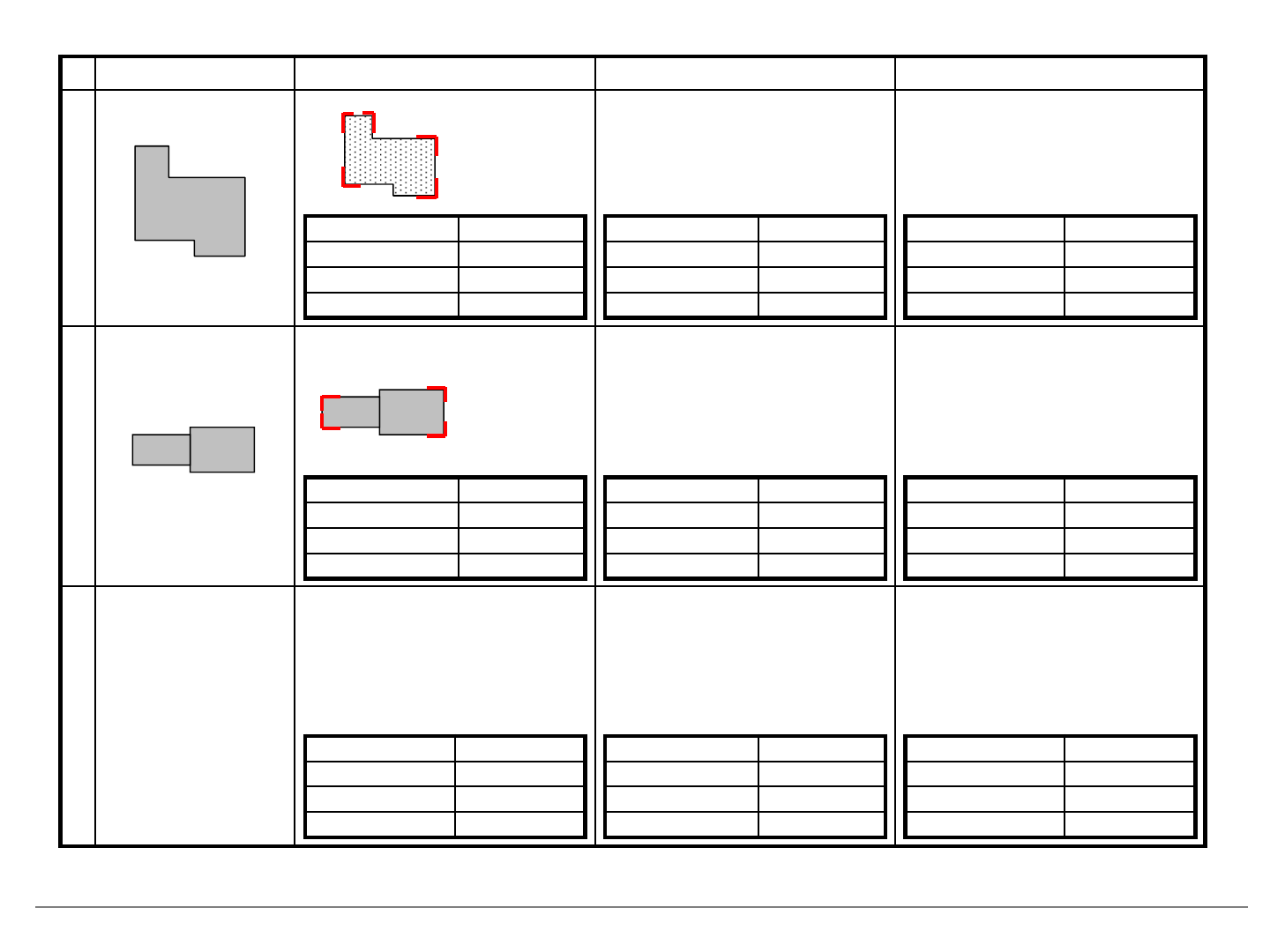

元件(TOP VIEW) 创建例1(標準) 创建例2 创建例3
12
屏蔽壳箱元件
13
接地弹性元件
14
照明 反射 (+侧面) or 透过
角○
照明 照明
照明 反射(+侧面) or 透过
角○
照明
引线组
角
照明
照明 照明 照明
在屏蔽壳箱元件，登
录元件四方外形位置
的角
在接地弹性元件，登
录元件四方外形位置
的角
圆角形状部不稳定时，
添加侧面照明(反射
时)
