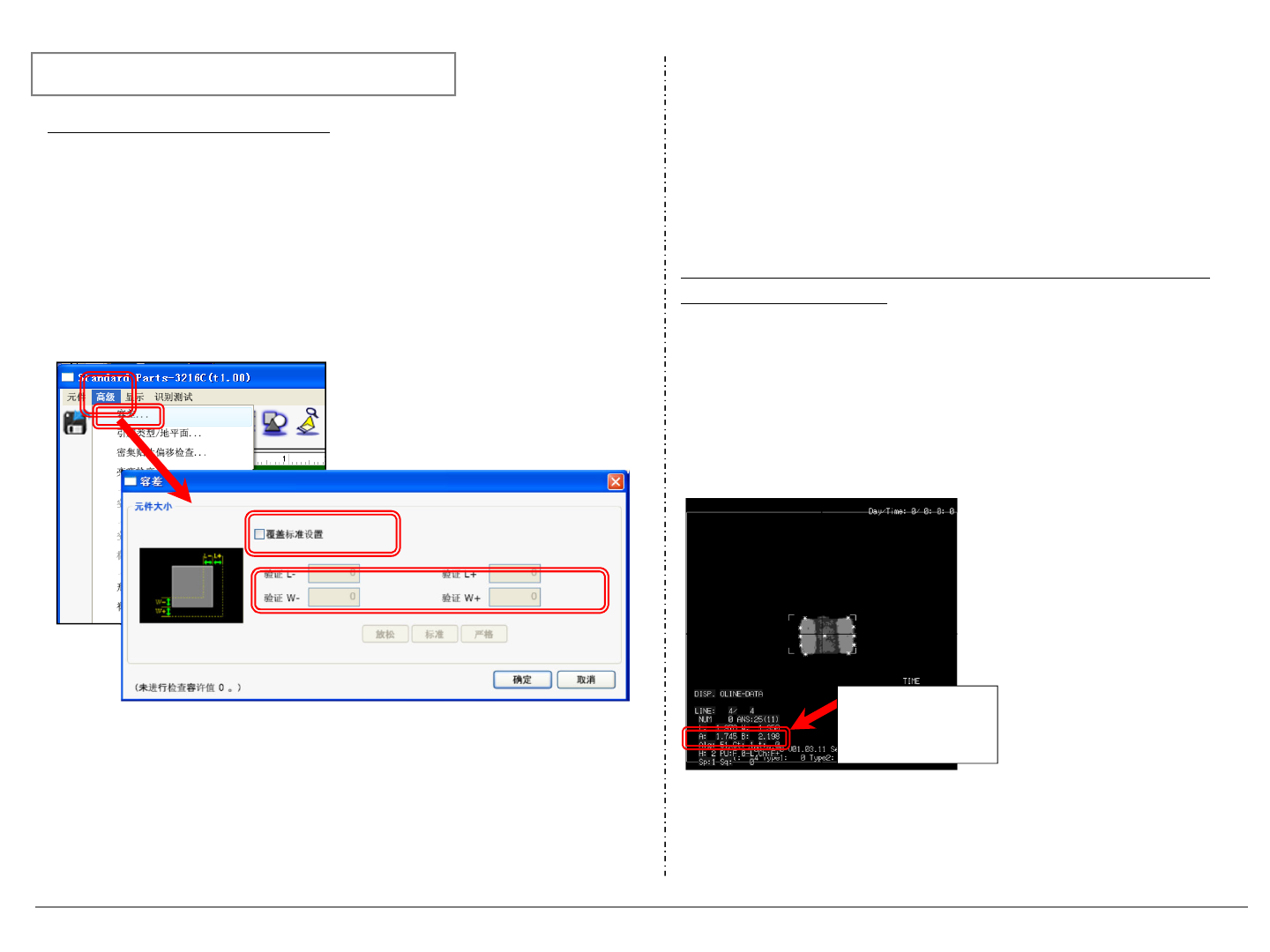

4 - 2. 更改芯片元件 大小容许值
在芯片系列元件(微型电阻/微型电容器)中元件正常吸着时也可能发生
元件大小判断异常，此类情况，通过更改大小容许值便可更改判断异常
的容许值。
大小异常时的错误代码: Ans25(L侧) / 25(W侧)的大小异常
＜数据输入方法＞
在DGS,LWS的识别数据编辑画面选择
[详细设定] - [容许值]。
[备注]
大小容许值可分别指定：
“＋”侧(使元件变大的容许值)
“－”侧(使元件变小的容许值)
芯片有可能被横立着吸着时，请设定为『仅更改大小＋Ｌ侧容许值』
或『仅更改“＋”侧容许值』。
[参考]
大小错误(Ans25/26)发生时，在识别错误画面信息处测量的大小信息
会被记录下来。
大小错误多次发生时，请以该信息为基础更改输入的尺寸或大小容许
值。
错误画面信息的
A: 测量大小信息
B: 输入大小信息
4. 有关识别的疑难问题解答例
Page 25

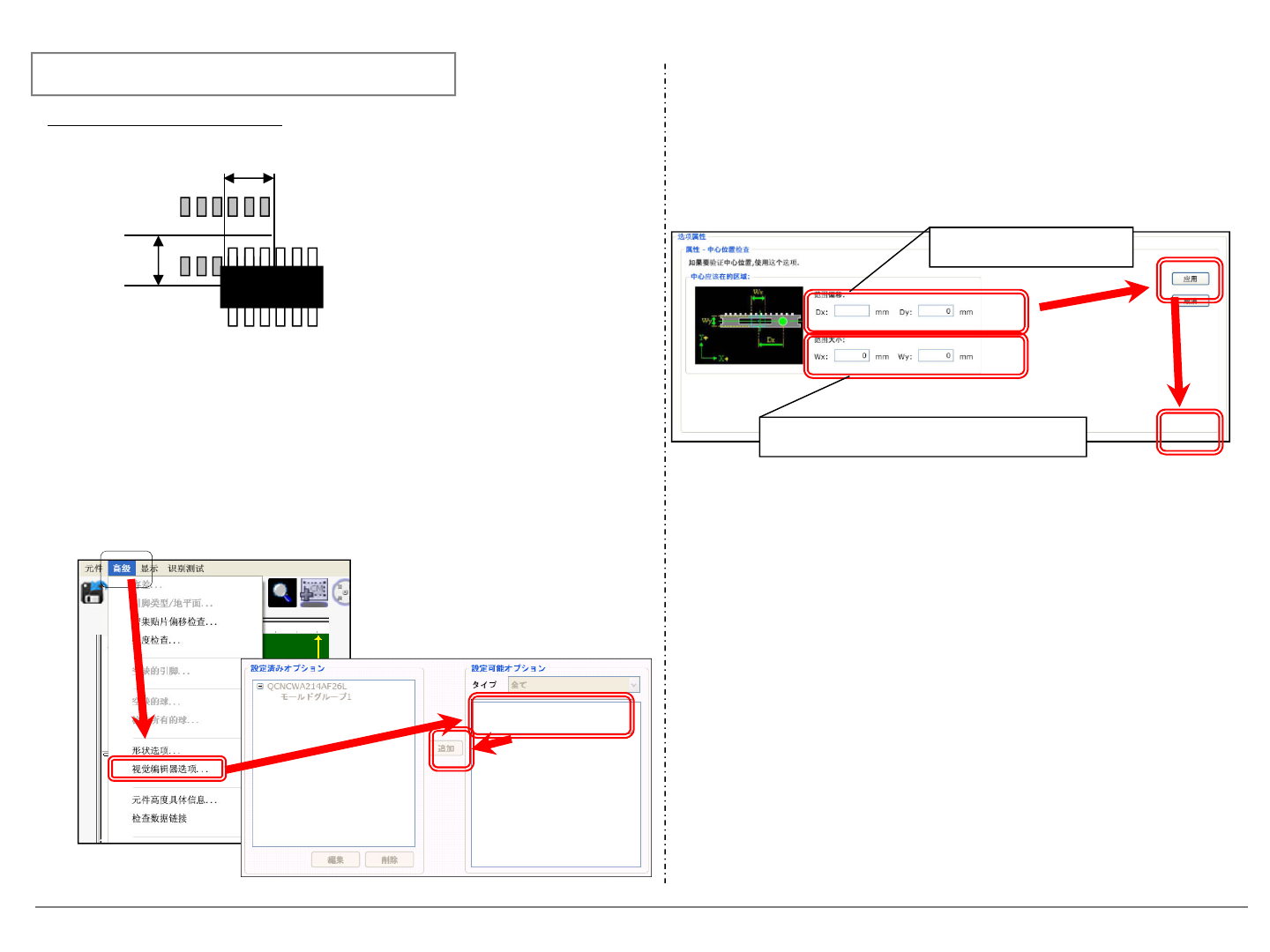

4 - 3. 贴装偏移 (XY偏移 大)
例) 贴装位置的X、Y有大幅度偏移。
＜对策＞
在识别数据中添加「中心范围检查」选项。
中心范围检查是当吸嘴中心和元件中心的各自识别结果差异
过大，被作为识别错误时使用的选项。
＜数据输入方法＞
在DGS,LWS的识别数据编辑画面选择
[详细设定]-[识别选项]-[中心范围检查]-[添加]。
对中心范围选项进行设定。
[输入]-[应用] - [关闭]
＜备注＞
1. 窗口大小过小时，有可能会造成所有的元件错误，
请把窗口大小修改为适当的大小。
2. 中途多次发生识别错误时，也可能是在超出所设定的窗口之外
处稳定下来了。
3. 在该选项输入后贴装位置仍有大幅度偏移时，
可考虑为识别后的吸着偏移、元件落下等等。
因吸着不稳定等引起偏移时。错误识别时另当别论。
中心范围检查
输入吸着偏移的偏移量
输入吸嘴中心和元件中心的容许偏移量
4. 有关识别的疑难问题解答例
Page 26
对倾斜范围选项进行设定。
[输入] - [应用] - [关闭]
＜备注＞
1. 容许角度过小时，有可能会造成所有的元件错误，
请把容许角度修改为适当的大小。
2. 在该选项输入后贴装角度仍有大幅度倾斜时，
可考虑为贴装头的预旋转引起的吸着偏移等。
4 - 4. 贴装偏移 (偏移 大)
例) 贴装角度有大幅度偏移。
＜对策＞
在识别数据中添加「倾斜范围检查」选项。
倾斜范围检查是更改识别结果的容许值的选项。
※ 1. 未设定有该选项时，通过默认的角度进行检定。
虽然根据元件的不同会有差异，但是一般默认的角度为 ±30度。
＜数据输入方法＞
在DGS, LWS的识别数据编辑画面选择
[详细设定] - [识别选项] - [倾斜范围检查] - [添加]。
因吸着不稳定等引起θ偏移时。错误识别时另当别论。
倾斜范围检查
输入基准角度 通常为 0度
输入容许值 严格设定的值为30度以下
4. 有关识别的疑难问题解答例
