◆ 更改照明值时的图像标准状态
Ex 4) 球型元件 ･･･ BGA、CSP
对于BGA/CSP球阵列元件，通过仅仅使用侧面照明，可获取到只有球部位的图像。
标准光量 追加反射照明
元件主体和线路图都发光
如使用反射照明的话，元件的焊盘线路图形部也会发光，球状部分＋焊盘线路图的形状
都能看见，不能确认球体的缺损情况。
BGA元件的标准设定中透过照明也是亮灯的。
能根据元件的外形判定不同的元件。
( 吸嘴外形大小大于元件主体大小时，请灭掉透过照明灯。)
Ex 5) 弯曲型电极元件 ･･･ PLCC/SOJ、圆柱形电阻
对J引线元件 (PLCC､SOJ) 或圆柱形电阻元件进行反射照明识别时，通过增加侧面照明亮灯，
可使弯曲部位的外形更清晰。
只是反射照明亮灯 反射＋侧面照明亮灯
引线尖端部更清晰
反射照明
反射照明
侧面照明
只有元件下面发光 弯曲全体都发光
[ 备注 ]
对球部的检测处理，是检测球的外围部。
因此，即使球的顶点(中心部)变黑，也不影
响检测。
黑点
本页的内容是属于2D照相机固有的信息
1 - 2. 用于元件识别的照明构成・功能说明
Page 9
2. 识别数据基本构成
Ex) 引脚插孔元件
《形状记述数据群》
《检查记述数据群》
・不使用算法编号，登录欲识别的形状信息 (提高与CAD数据的亲和性)
・与形状相应的检查项目也可任意登录 (能与用户固有的检查方法相适应)
◆NPM识别数据构造取消了以前的识别算法编号(REF编号／种类编号)，
由 『基本形状数据』＋『检定选项数据』构成。
形状: 引线Gr
形状: 电极
Page 10

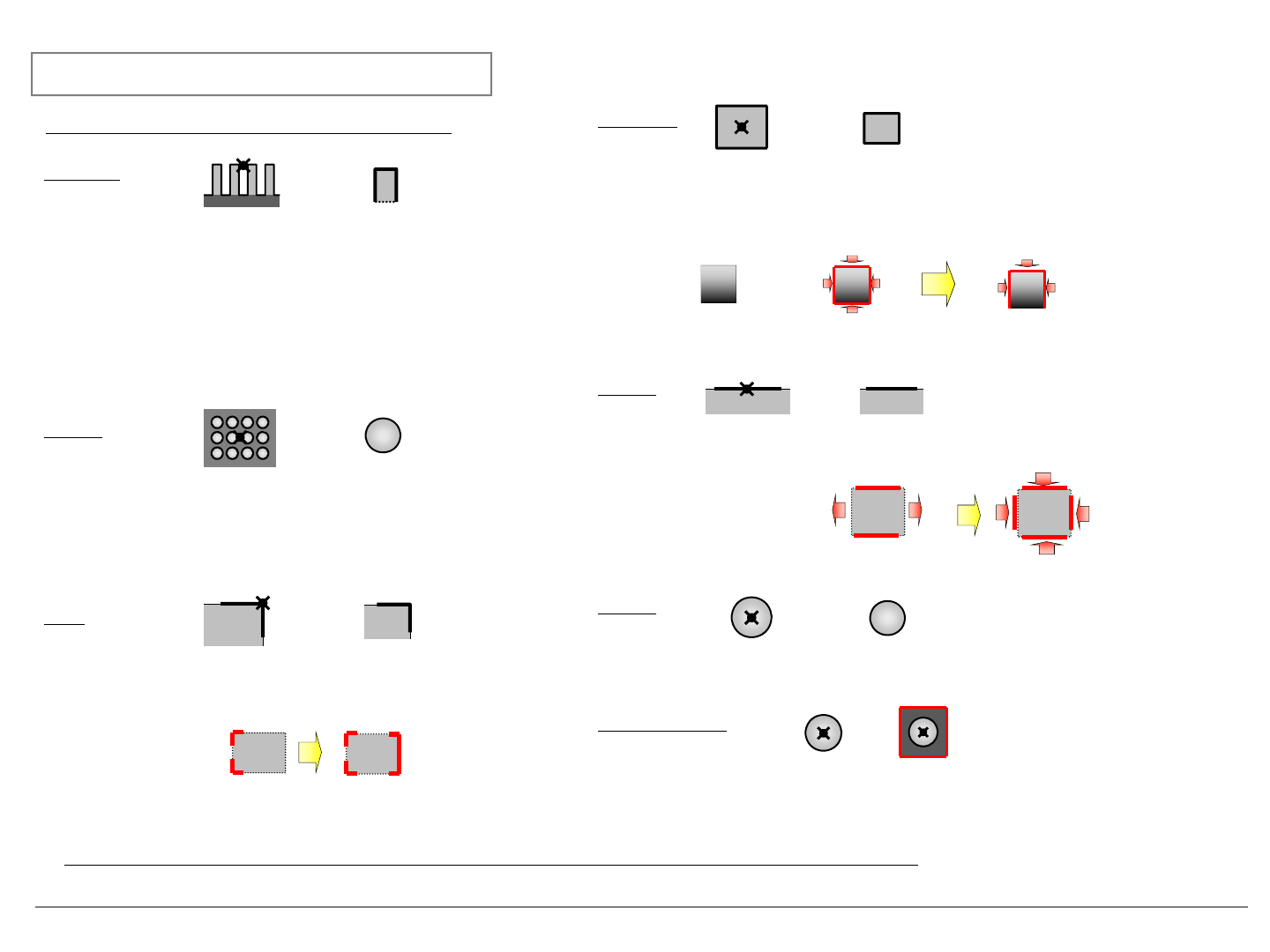

2 - 1. 各形状检测方法的简要说明
① 引线组
・对各引线的前端方向／宽度方向的边端位置进行检测和定位。
・登录的引线根数为2或2以上时，要对各引线中心位置间的距离
(间距) 进行检查。
引线间有不要的元件主体突起部等存在时，请分开登录引线组。
･･･参考 元件数据创建例No.14 引脚插孔创建例3
②球组
・对各球的外围部的边端位置进行检测和定位。
・登录的球行列数为2或2以上时，要对各球中心位置间的距离(间距)
进行检查。
③角
・对2条线各自的边端位置进行检测和定位。
・由于定位只适用于2方向，因此在元件相对边／角位置登录其它
形状，可使检测位置较稳定。
仅登录单边信息 相对边信息也登录
④ 长方形
・对上下左右方向各边的边端位置进行检测和定位。
引线根部等特定方向的图像边端状态不清晰时，
因为该方向的边端检测会不稳定，在此情况下，请登录为引线组
(1根)。
电极下侧边端不
清晰
如作为长方形形状，则
下侧边端的检测不稳定
通过将形状作为引线 (向上的)，
就不会对不稳定的下侧边端检测
⑤线形
・对指定线的边端位置进行检测和定位。
由于检测中存在方向性，因此，必须在前行方向 / 相反方向都要登录
其它形状。
仅登录上下边
左右方向无法定位
登录上下左右方向
⑥圆形
・对外围部的边端位置进行检测和定位。
外围部中有部分不清晰时，请指定开始 结束角度。
・最终被检测出的元件中心位置，是根据针对各登录形状中心位置(Cx,Cy)的检测位置的矢量平均误差来决定的。
◆本页是对各形状的检测内容・注意事项的简要说明。
⑦ 插入的引线组
・用包含引线的区域的亮度重心来进行位置定位。
