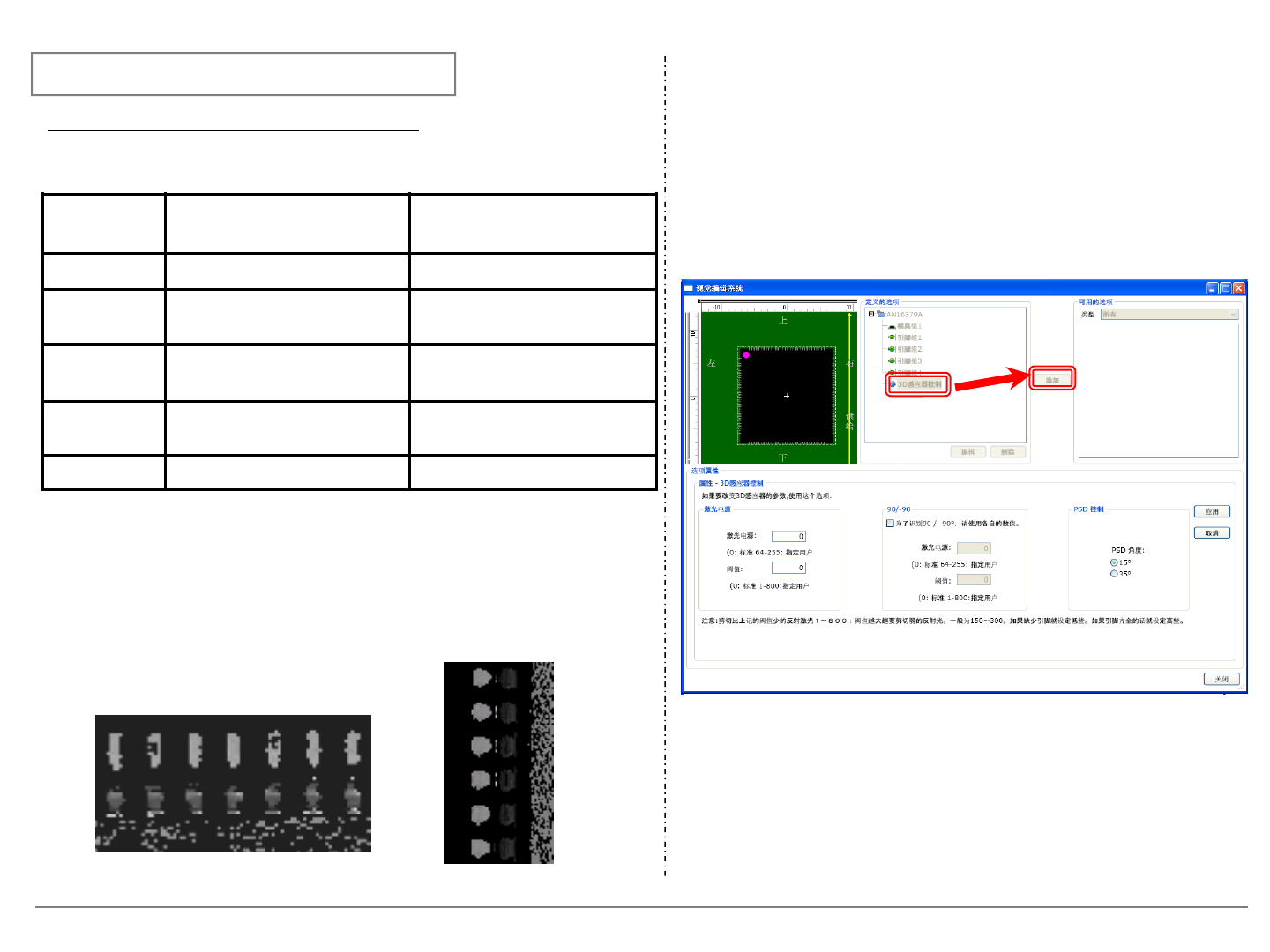

4 - 7. 3D传感器固有的识别错误: QFP, SOP
使用3D传感器时，根据识别错误种类的不同处理方法也不同。
错误代码
ANS
原因 对策
46 (1～4)
引线浮起 请确认元件
46 (11)
元件离传感器太远
有大于或等于 0.5mm 的高引线
请确认元件
重新查看元件高度
46 (12)
元件离传感器太近
有大于或等于 0.5mm 的低引线
请确认元件
重新查看元件高度
46 (13)
元件不是水平状态
0.5 mm 的两侧有引线
重新查看吸着状态
36 (10～13)
引线根数错误 请确认元件
一般根据以上的方法处理，根据元件的不同有时需要调整3D的感度。
3D感度不适时高度图像的特征：
・感度太低时 引线的中央有洞(上下边比较多)
・感度太高时 引线太粗、引线(左右引线)之间超出图像轮廓
这些都是与物理性状相异的形状。
即使元件良好仍然出现识别错误时，
有时可通过添加「3D传感器控制」的方法来解决。
预先在DGS, LWS上添加「3D传感器控制」，
通过机器的示教进行实物调整。
本页的内容是属于选购单元: 3D传感器固有的信息
4. 有关识别的疑难问题解答例
Page 30

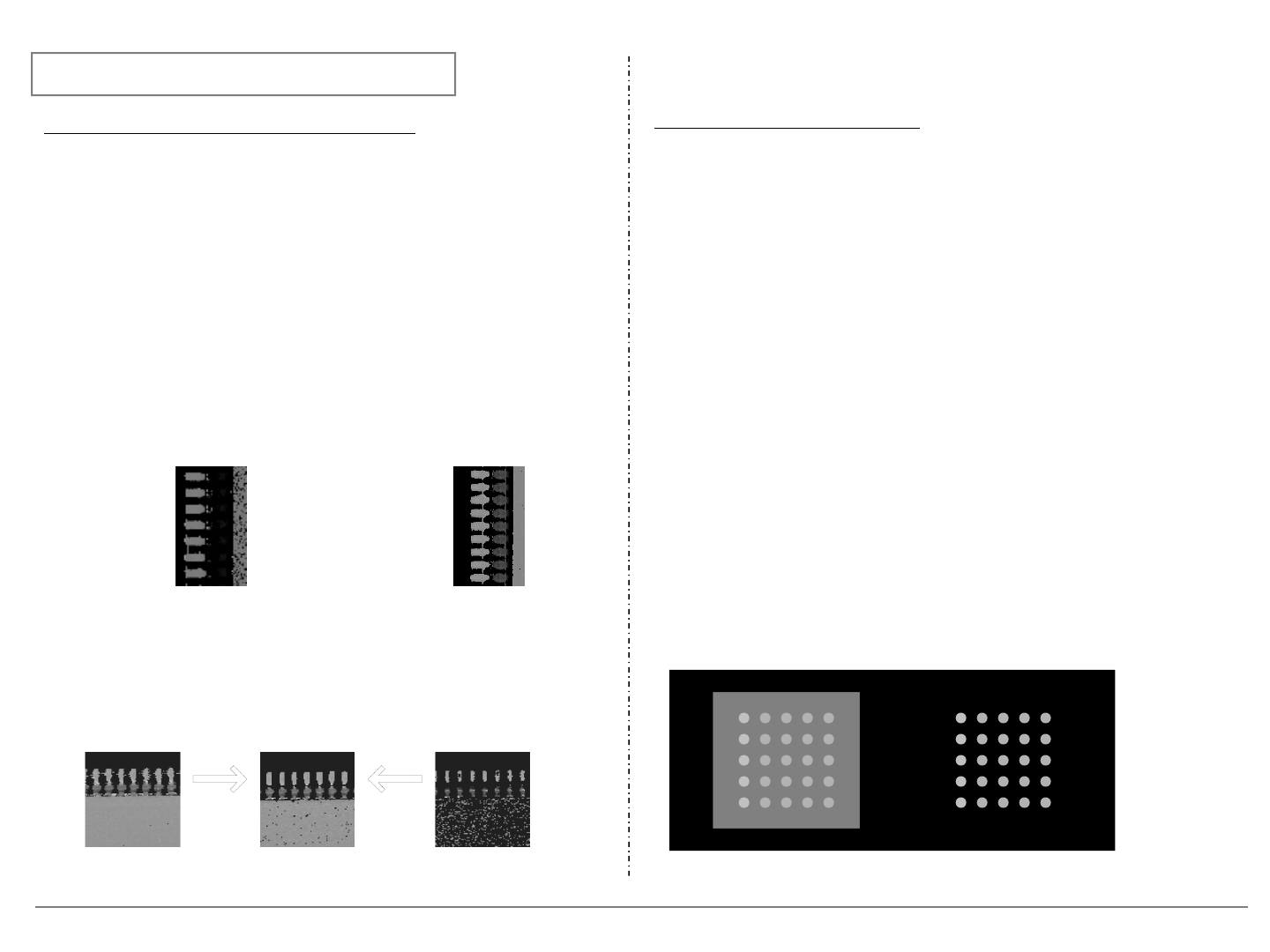

4 - 7. 3D传感器固有的识别错误: QFP, SOP
＜关于机器中的 「3D传感器控制」 的调整方法＞
从机器示教画面，
按激光能量 ⇒ 光量下限值的顺序设定。
在3D传感器的内部构造上，元件的 0度和 180度的图像很相似，
但90等和270度的图像与 0度的图像有时是相异的，
此时，可使用 90度和 270度的设定值。
・激光能量
通常，使用默认值192。
但是，在左右引线的高度测量区(离引线前端 0.4 mm左右)
发现有拉丝时，下调到 128等，使高度测量区的延长上
不要出现拉丝。
4 - 8. 3D固有的识别错误(BGA)
・球高度必须要大于或等于 0.25mm。比须为半球型。
・偶尔发生的元件全体弯曲，会引起全部球检查错误发生。
此种情况不属于3D传感器的异常。
此外，虽然在线性传感器的检测中会是OK的状态，但不能检测
出弯曲状态。
・元件良好时，与QFP相同，预先在NPM-DGS, LWS上添加
「3D传感器控制」，通过机器的示教进行实物调整。
＜关于机器中的 「3D传感器控制」 的调整方法＞
从机器示教画面设定。
・激光能量
使用默认值192 。
・光量下限值
调整出球和元件体全体的高度。
大约为70前后的值(A)。
此外，把光量下限值调整为接近800的较大值，
可调整到只有球的高度图像的话即可识别(B)。
但如果看到球之间的布线图或者是球顶有黑点时，不可使用该方法。
(A) (B)
高度测量区的延长上有拉丝
需要调整激光能量
高度测量区外有拉丝
不需要调整激光能量
・光量下限值
调整到与高度测量区的引线的物理性状相同。
对于QFP元件，上下引线和左右引线需要同时调整。
其中任何一个有异常状态的话，都无法进行3D识别。
4. 有关识别的疑难问题解答例
本页的内容是属于选购单元: 3D传感器固有的信息
引线之间连起来了
提高光量
下限值
降低光量
下限值
合适的图像
引线内侧有缺欠、
缺损
Page 31
5 - 1. 识别错误画面信息
在NPM中，发生识别错误时，识别错误的代码(错误概要)・吸着状态概略
・设定照明值等的信息将作为错误画面信息被记录下来。
按以下步骤，可把错误画面信息保存到LNB/SD卡中。
1) 机器停止时，从识别装置维护画面保存
Step 1: 进入识别装置维护画面，按“履历保存”键
5. 发生识别错误时的信息收集
◆ 发生识别错误时，为了分析错误的原因，请收集下列的信息。
Step 2:
从LNB/SD中选择指定保存处。
指定LNB时 :
/<路径>/lnbroot/machineinformation/(机器序列号)/log/rer
指定SD时 :
/PRIVATE/MEIGROUP/PFSC/NPM/(机器序列号)/RECOG
