对倾斜范围选项进行设定。
[输入] - [应用] - [关闭]
＜备注＞
1. 容许角度过小时，有可能会造成所有的元件错误，
请把容许角度修改为适当的大小。
2. 在该选项输入后贴装角度仍有大幅度倾斜时，
可考虑为贴装头的预旋转引起的吸着偏移等。

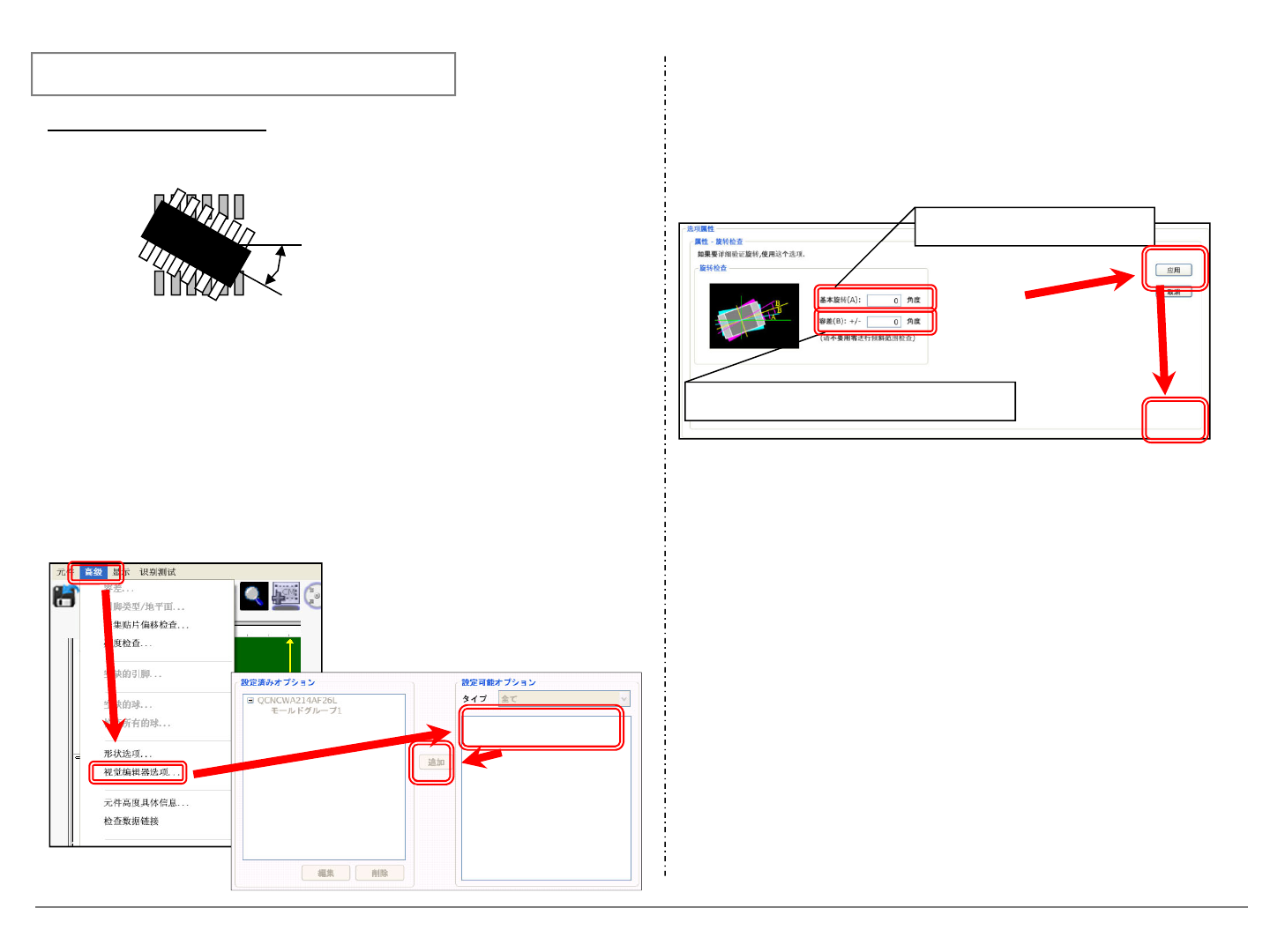

4 - 4. 贴装偏移 (偏移 大)
例) 贴装角度有大幅度偏移。
＜对策＞
在识别数据中添加「倾斜范围检查」选项。
倾斜范围检查是更改识别结果的容许值的选项。
※ 1. 未设定有该选项时，通过默认的角度进行检定。
虽然根据元件的不同会有差异，但是一般默认的角度为 ±30度。
＜数据输入方法＞
在DGS, LWS的识别数据编辑画面选择
[详细设定] - [识别选项] - [倾斜范围检查] - [添加]。
因吸着不稳定等引起θ偏移时。错误识别时另当别论。
倾斜范围检查
输入基准角度 通常为 0度
输入容许值 严格设定的值为30度以下
4. 有关识别的疑难问题解答例
Page 27

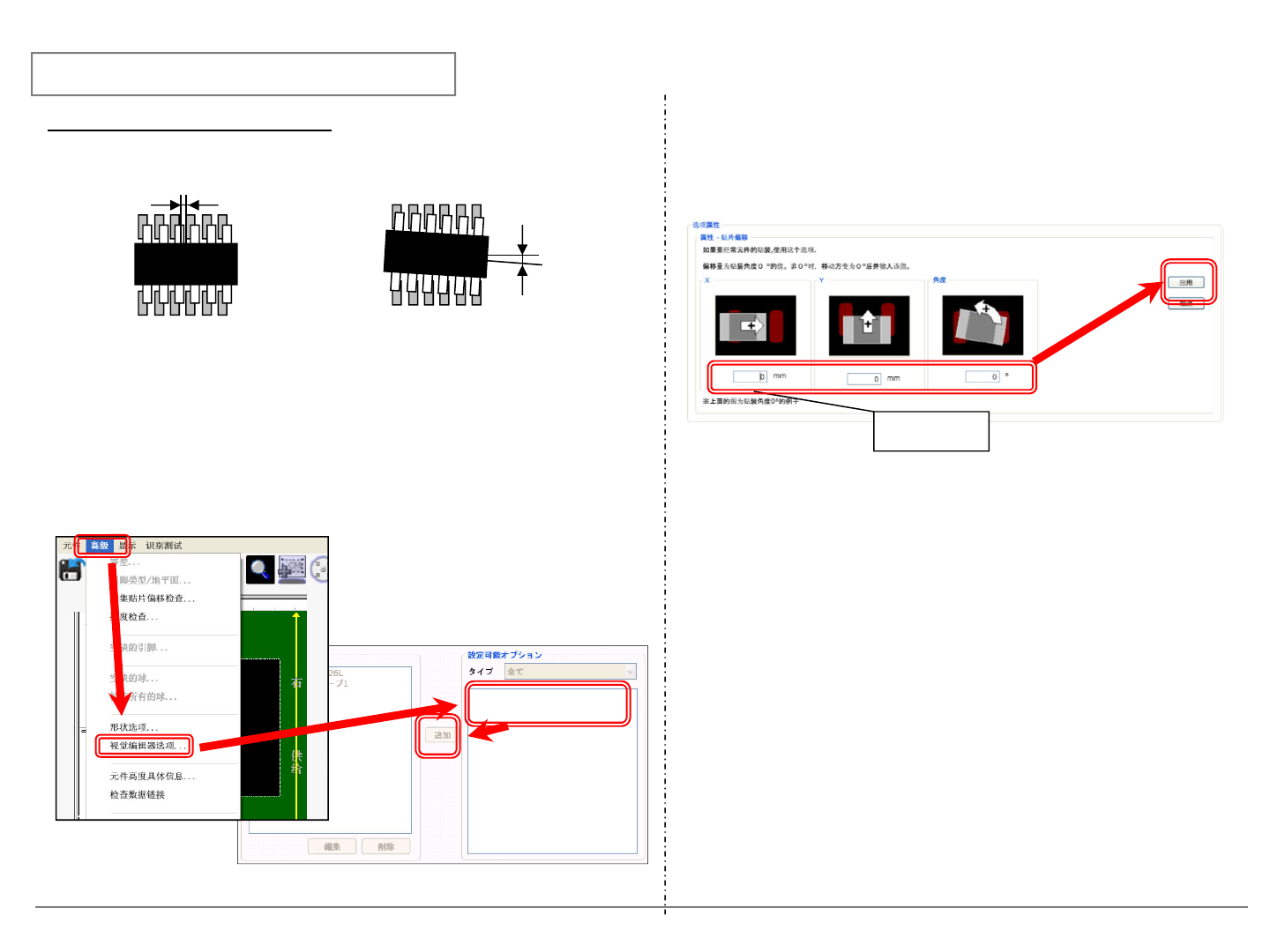

4 - 5. 贴装偏移 (X、Y、偏移 小)
例) 贴装位置、角度经常 向相同方向定量偏移。
＜对策＞
在识别数据添加「贴装位置偏移量」选项
贴装位置偏移量是对识别结果的X，Y，一直加算()偏移量的选项。
＜数据输入方法＞
在DGS, LWS的识别数据编辑画面选择
[详细设定] - [识别选项] - [倾斜范围检查] - [添加]。
对贴装位置偏移量选项进行设定
[输入] - [应用] - [关闭]
＜备注＞
1. 输入的值是进行 0度贴装时的值。进行 90度贴装时，
在X中输入的值为设备的Y方向的偏移量。
2. 对该元件进行多个角度贴装时，适用于任何元件。
更改识别中心・倾斜定义。
贴装位置偏移量
输入偏移量
4. 有关识别的疑难问题解答例
Page 28
4 - 6. 贴装偏移 (X、Y偏移 小)
例) 贴装位置经常 向相同方向定量偏移。
＜对策＞
更改识别数据的形状数据
＜数据输入方法＞
在DGS、LWS的识别数据编辑画面中选择
[异形元件] - [详细设定] - [形状选项] - [形状选择] - [编辑] -
[输入Cx,Cy] - [应用] - [关闭]。
只用在形状选项中按照贴装偏移的量进行挪动的话，就可使贴装位置吻合。
＜备注＞
1. 需要更改全部登录的形状选项。
2. 输入的值是进行0度贴装时的值。进行 90度贴装时，
在Ｘ中输入的值为设备的Ｙ方向的偏移量。
引线组
Cx: 从元件中心X到引线组的中心
X之间的距离
Cy: 从元件中心Ｙ到引线组的中心
Y之间的距离
以左图为例
在Cx输入-1 mm 的话，贴装位置就会
偏移 -1 mm
