Page 32 5 - 2. 识别详细图像信息 在识别错误发生时 / 识别数据确认等情况，要 获取识别图像自身数据， 进行识别确认测试时，请按以下步骤获取“识别详细 图像信息”。 Step 1: 进入 识别装置维护画面， 按“画面保存”键。 Step 3: 从 LNB/SD 中选择指定识别的保存处。 指定 LNB 时 : /< 路径 >/lnbroot/mac hineinformation/ ( 机器序列号 )/l…
Page 31
5 - 1. 识别错误画面信息
在NPM中，发生识别错误时，识别错误的代码(错误概要)・吸着状态概略
・设定照明值等的信息将作为错误画面信息被记录下来。
按以下步骤，可把错误画面信息保存到LNB/SD卡中。

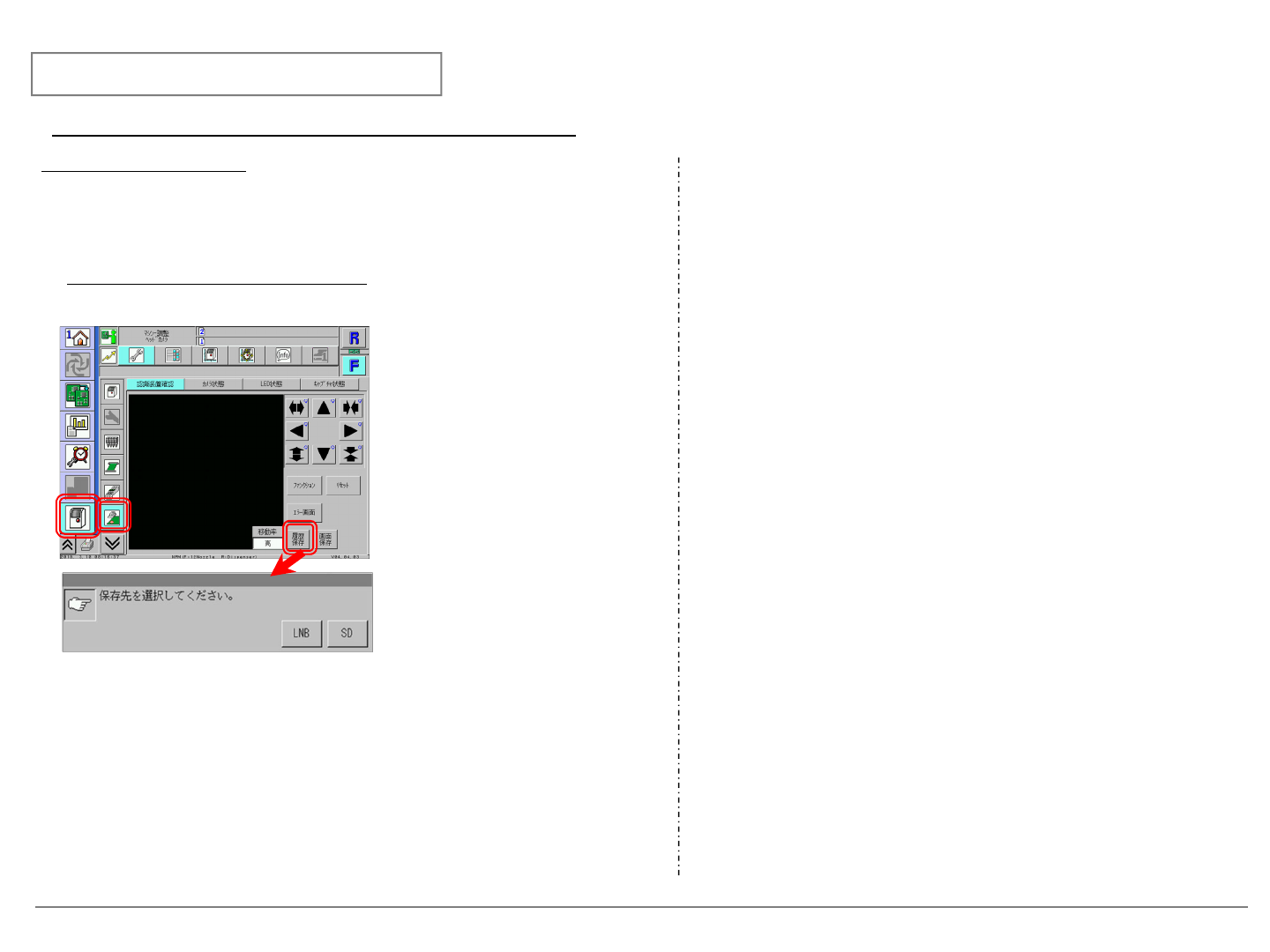

1) 机器停止时，从识别装置维护画面保存
Step 1: 进入识别装置维护画面，按“履历保存”键
5. 发生识别错误时的信息收集
◆ 发生识别错误时，为了分析错误的原因，请收集下列的信息。
Step 2:
从LNB/SD中选择指定保存处。
指定LNB时 :
/<路径>/lnbroot/machineinformation/(机器序列号)/log/rer
指定SD时 :
/PRIVATE/MEIGROUP/PFSC/NPM/(机器序列号)/RECOG
Page 32
5 - 2. 识别详细图像信息
在识别错误发生时/识别数据确认等情况，要获取识别图像自身数据，
进行识别确认测试时，请按以下步骤获取“识别详细图像信息”。
Step 1: 进入识别装置维护画面， 按“画面保存”键。
Step 3:
从LNB/SD中选择指定识别的保存处。
指定LNB时 :
/<路径>/lnbroot/machineinformation/(机器序列号)/log/rer
指定 SD时 :
/PRIVATE/MEIGROUP/PFSC/NPM/(机器序列号)/RECOG
Step 2:
因在操作站中最后识别的吸嘴的
操作键有效，所以对想要保存的
元件选择已吸着的吸嘴的键，并
按保存键，
通过 “确认” 键，相应的吸嘴的
元件图像就会被显示出来。
< 注意事项 >
・在本操作中被记录的识别详细图像信息，为最后识别的已扫描的元件的图
像数据。在特定元件发生错误要获取图像信息时，设定相关元件的“错误停
止次数=1”，并在因错误发生，机器为单一停止状态下进行操作/获取信息。
･･･ 机器重新启动后，或者是其它元件识别扫描后，保存源的图像数据将会
被废弃掉。
5. 发生识别错误时的信息收集
recog
1
2016.07.13 订正
