3-17
3

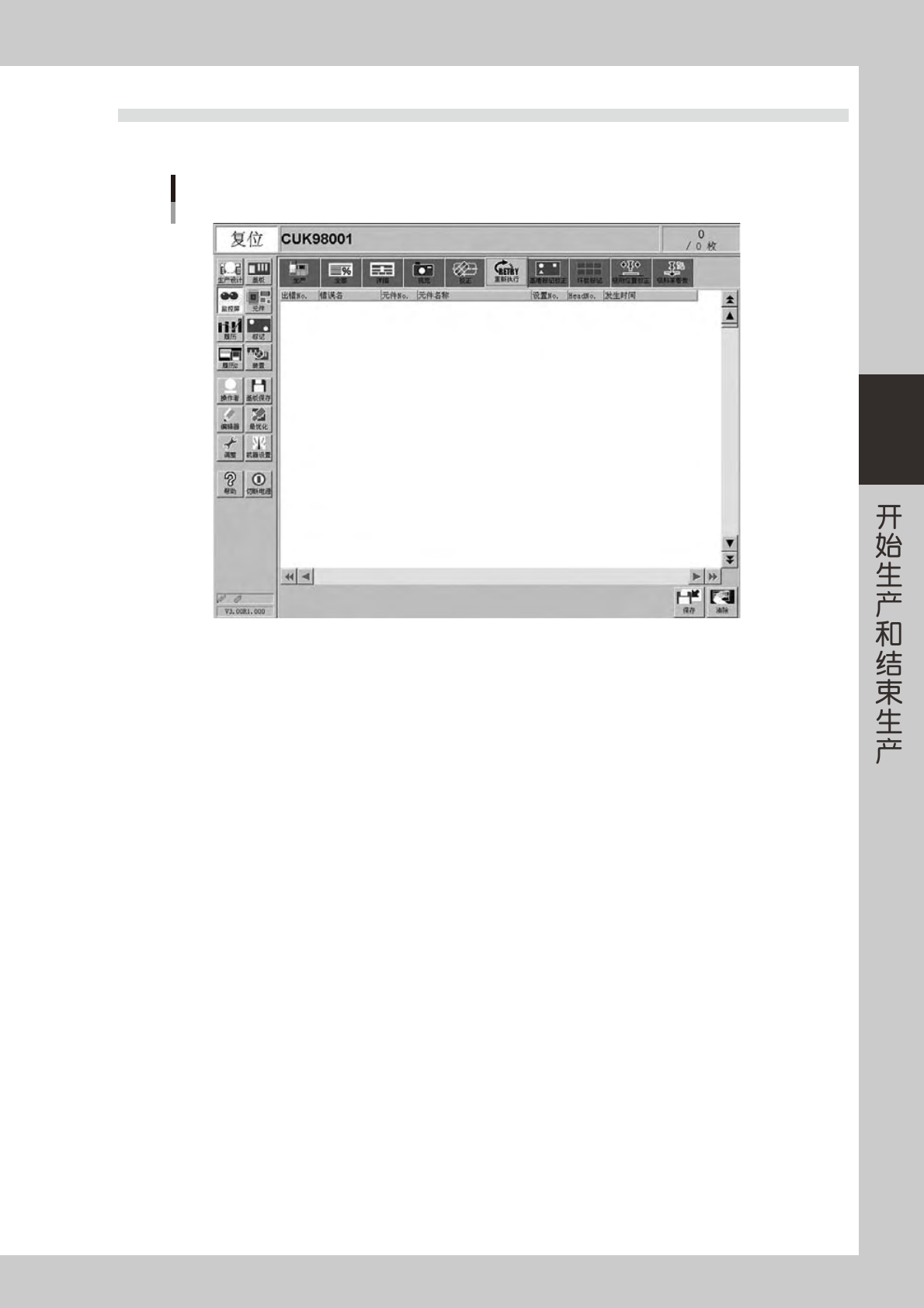

3.6 RETRY( 重新执行 )
显示过去发生的 100 个错误履历。
监控屏：重新执行
26314-L5-00
3-18
3

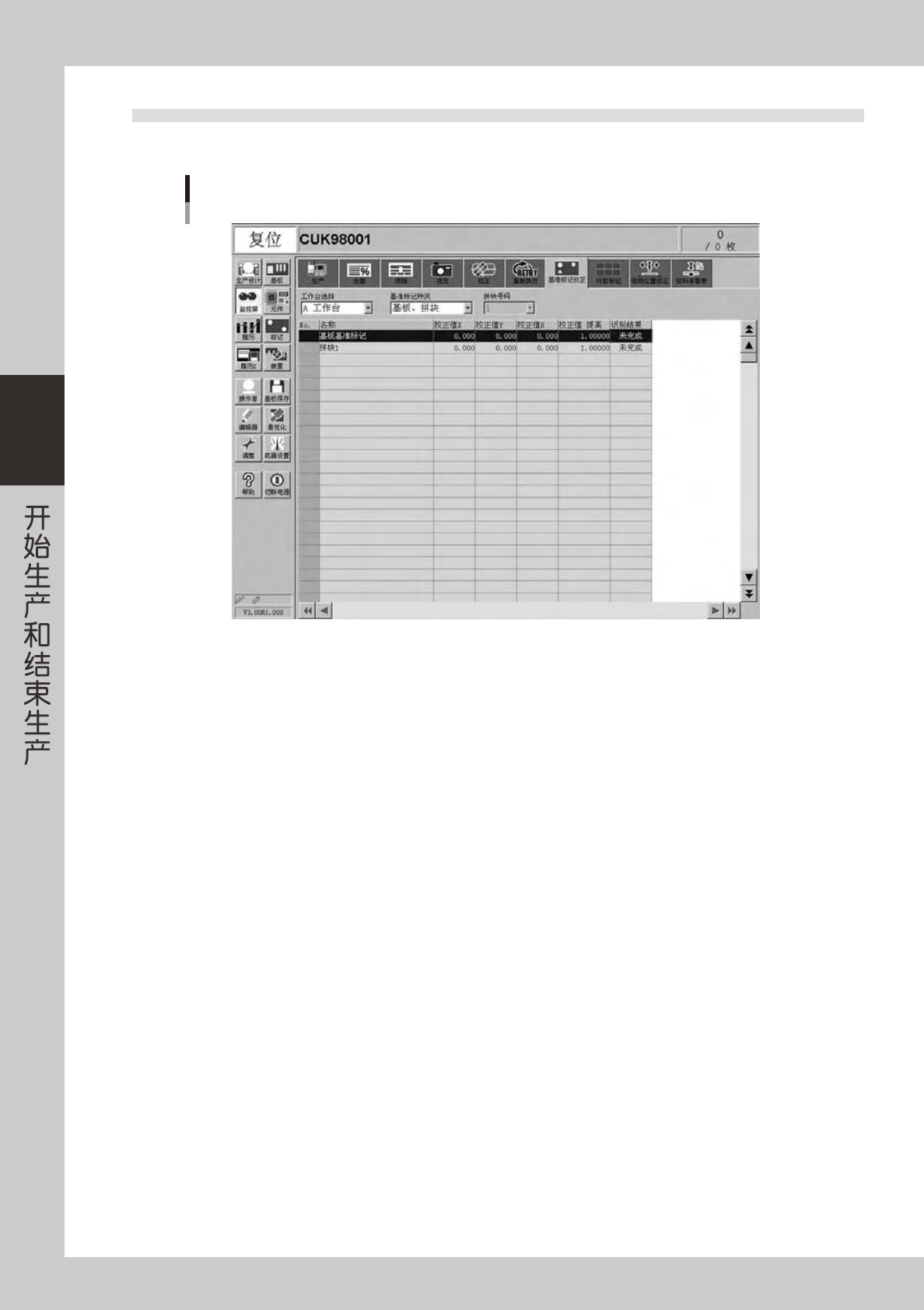

3.7 基准标记
显示「基板、拼块」、「局部」、「点」等基准标记的识别结果。
监控屏
基准标记校正
26315-L5-00
· 校正值 X、Y、R
用“＋”和“－”号显示识别结果与基板程序输入值的比较。
· 校 正 值 提 高
显示根据校正值 X、Y、R 计算而来的基板伸展率。
· 识 别 结 果
显示「成功」或「未完成」。只要标记识别动作成功，「未完成」会变更为「成功」。
3-19
3

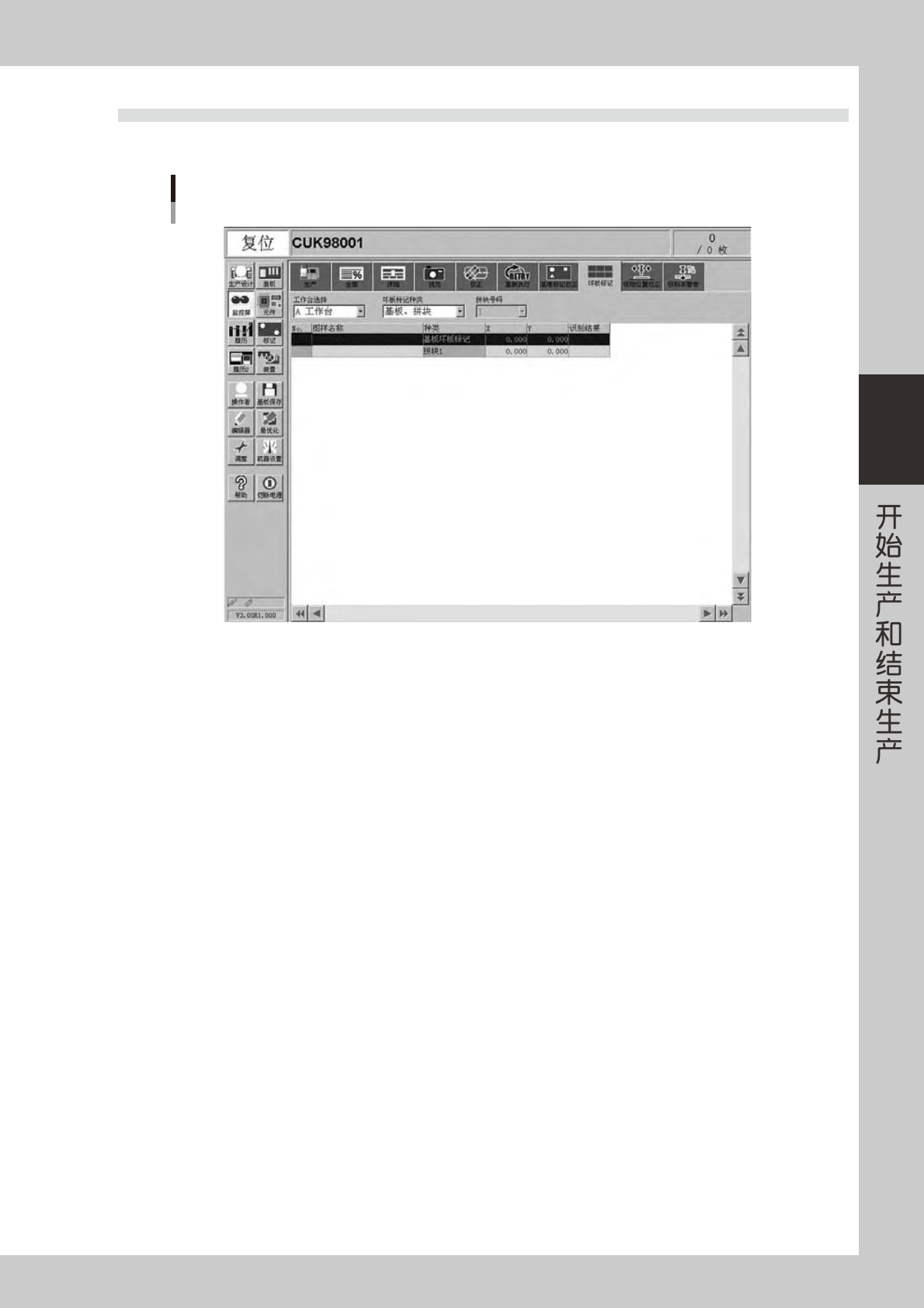

3.8 坏板标记
显示「基板、拼块」「局部」等坏板标记的识别结果。
监控屏
坏板标记
26316-L5-00
· X 、 Y
显示基板程序的输入值 ( 该值参考了拼块位移量 )。
· 识 别 结 果
根据实际标记的识别结果进行「OK」或「NG」的判断。
O K ∶坏 板 标 记 识 别 已 失 败， 表 示 进 行 作 业 。
NG ∶坏板标记识别已成功，表示不进行作业。
