2-12 2 2.2 生产设计画面 以下说明「生产设计」画面中所显示各按钮的内容。 「生产设计」画面 1 4 2 3 5 7 8 9 10 11 12 13 14 15 16 6 26203-L5-00 按钮名称 功能 1 履历 可以进行生产履历的保存及履历 1、2 项目中必要项目的选择、保存、清除和媒体的取出。 2 应用软件设置 可以进行有关机器画面显示的设置和操作者的添加／删除，设置密码等。 3 版本 显示应用软件、系统等的版本信息…
2-11
2
错误画面

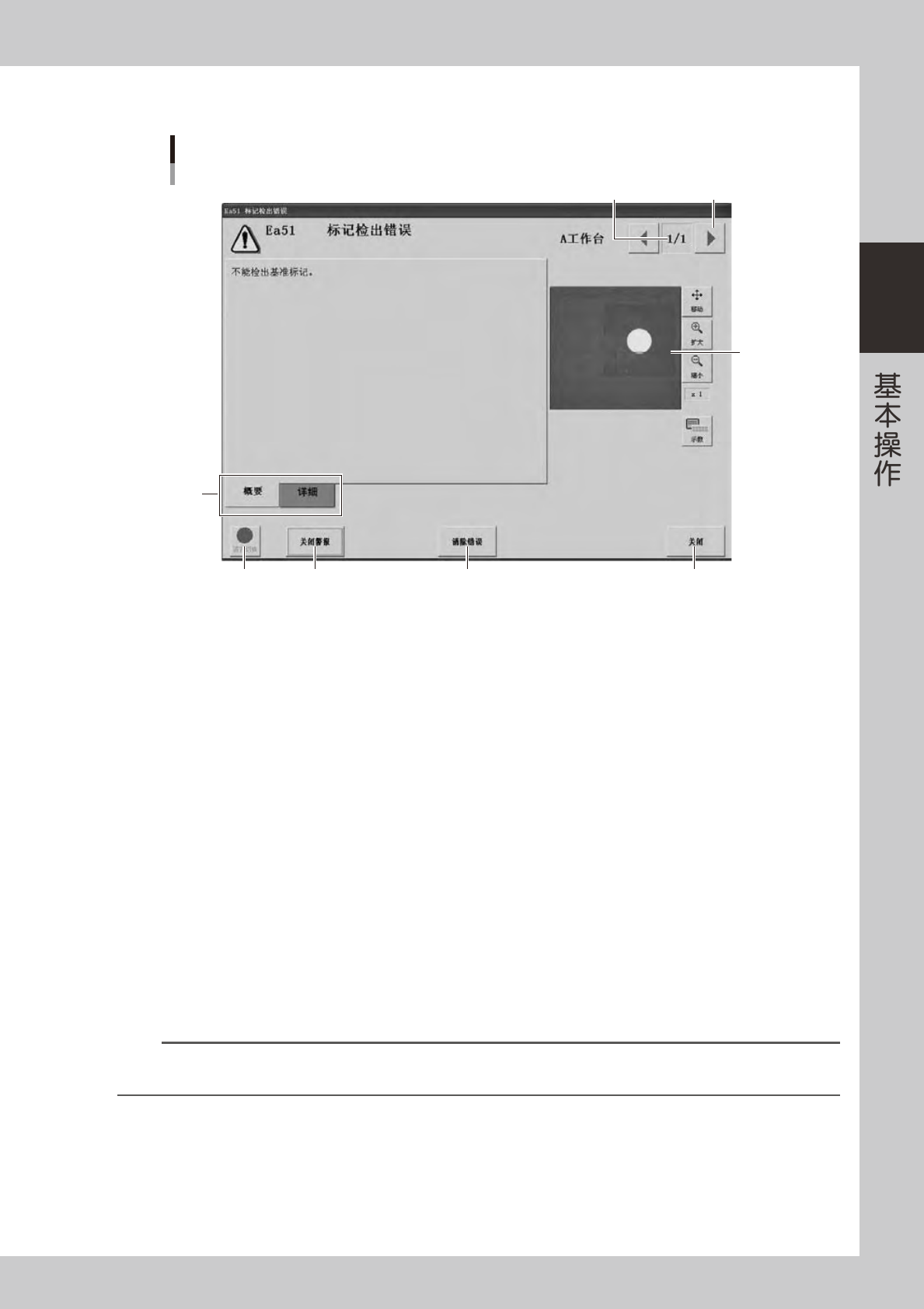

错误画面的构成示例
1
2
3
6 7
4 5
[切换错误]按钮
标记检出错误
26202-L5-00
1. 显示错误数量
显示当前错误和错误总数。有多数错误出现时，按左右［切换错误］按钮，切换至其他错误画面。
2. 信息切换选项卡
概要
显示操作者适用信息。
详细
显示管理者、服务人员适用的信息。无信息，则不显示此选项卡。
3. 显示识别图像（显示元件吸附、标记识别时的错误画面）
显示进行元件吸附、标记识别等画面处理时发生的错误。
4.［关闭警报］
关闭蜂鸣器。
5.［清除错误］
清除出现的错误。
6.［语言切换］按钮
可以切换对话框中所显示信息的语言。
7.［关闭］按钮
不清除错误，关闭对话框。
参考
按［关闭］按钮关闭错误画面后，按［监控屏］按钮，打开「生产」选项卡，可确认错误发生的位置。按「生产」监控画面的
［显示错误］按钮，可显示错误信息。关于「生产」监控画面，参阅第 3 章「开始生产和结束生产」。
2-12
2
2.2 生产设计画面
以下说明「生产设计」画面中所显示各按钮的内容。

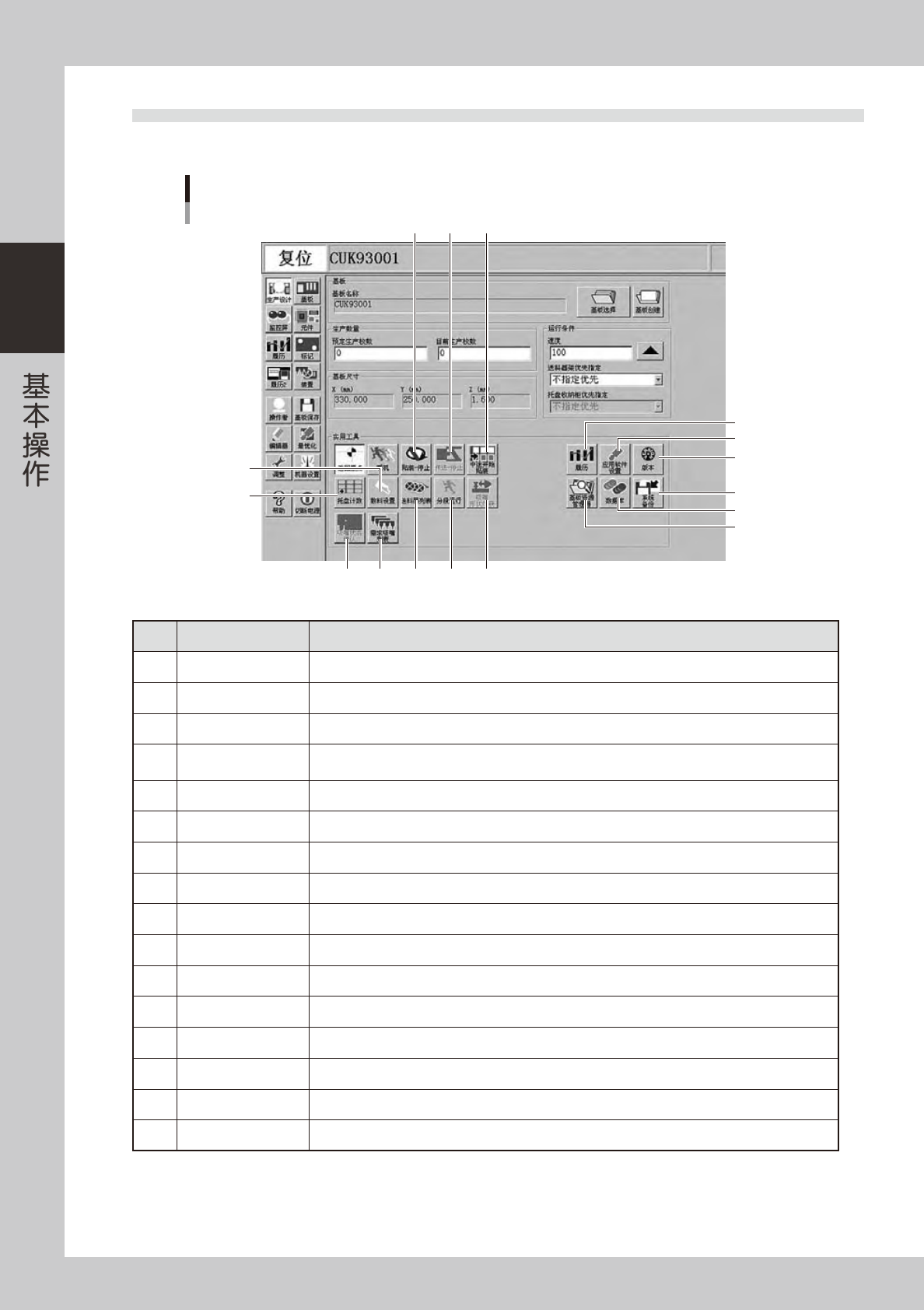

「生产设计」画面
1
4
2
3
5
7 8 9
1011121314
15
16
6
26203-L5-00
按钮名称 功能
1 履历 可以进行生产履历的保存及履历 1、2 项目中必要项目的选择、保存、清除和媒体的取出。
2 应用软件设置 可以进行有关机器画面显示的设置和操作者的添加／删除，设置密码等。
3 版本 显示应用软件、系统等的版本信息。
4 系统备份
可以进行机器运行时必要的机械坐标、精度信息、选项装备信息等复原机器时必要数据的备份和复原
操作。
5 数据库 可以备份或复原有关生产中必要的元件和标记信息的信息库，以及设置数据库的所在场所。
6 基板资源管理器 可以进行基板程序的移动、备份、复原、复制等。
7 贴装 - 停止 可以确认贴装结果，阻止基板流入下位机。
8 传送 - 停止 贴装的基板传向下位机后机器停止。
9 中途开始贴装 贴装中，由于某种原因使机器停机并复位后，想要继续在下一个贴装位置开始贴装时使用。
10 吸嘴形状俘获 取得芯片元件用吸嘴前端的形状时使用。
11 分段运行 首件贴装、试验贴装以及问题解析时，想要在目的位置一时停止时使用。
12 送料器列表 生产设计时，可以确认当前要生产的元件种类和安装位置。
13 需求吸嘴列表 显示当前要使用的吸嘴列表。
14 吸嘴状态确认 目前尚不能使用。
15 托盘计数 本贴片机不能使用该功能。
16 散料设置 目前尚不能使用。
2-13
2
2.3 装置画面
说明「装置」画面内的手动操作按钮。

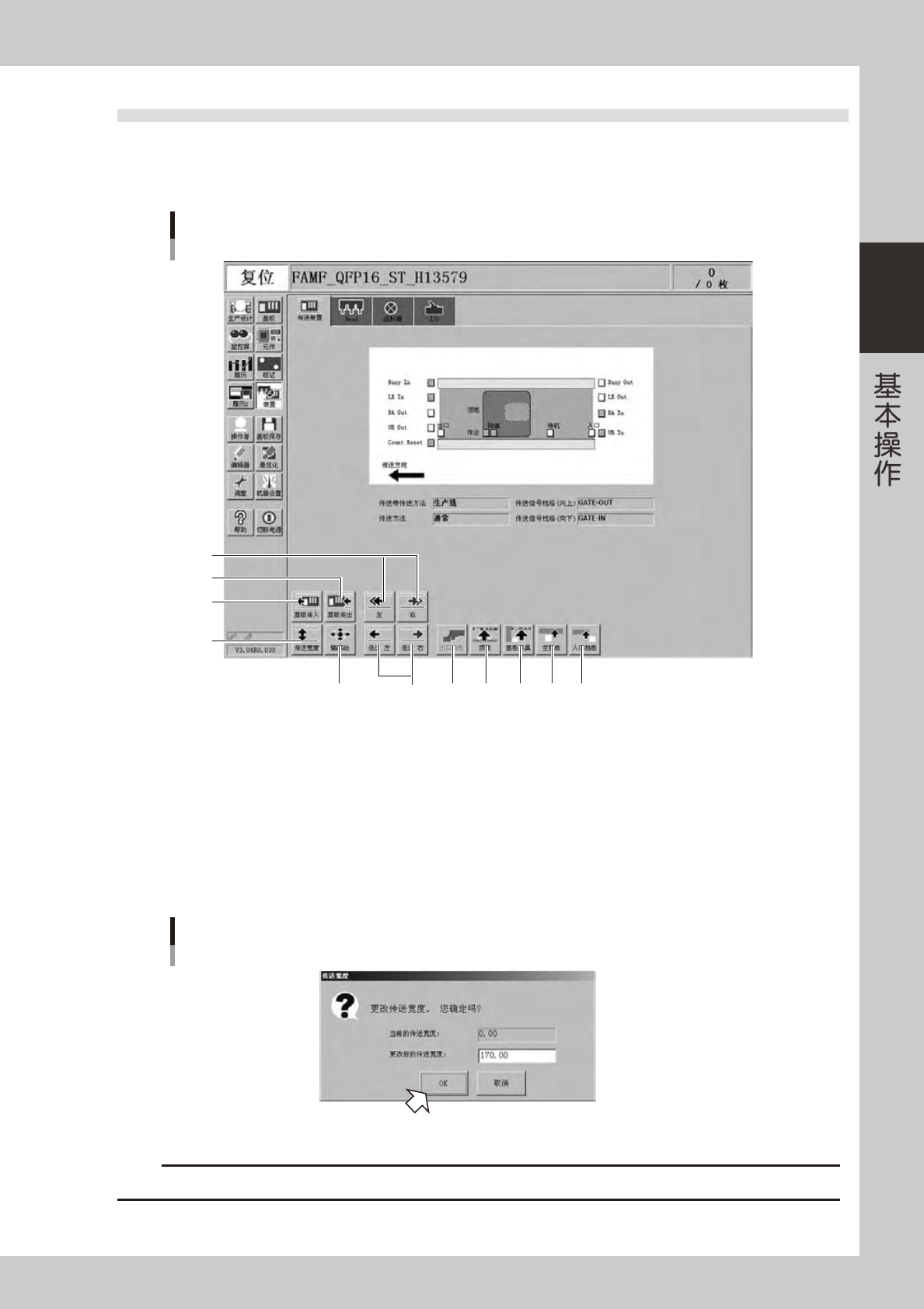

■传送装置手动操作
1
传送装置手动按钮
3
2
4
5
6
7 8 9 10 11
26204-L5-00
1.［基板传入］按钮
从入口或待机位置移动基板在安装位置固定。
2.［基板传出］按钮
解除基板固定将基板移动至出口挡板处。
3.［传送宽度］按钮
将传送宽度设置为与生产基板相同的宽度。
按［传送装置］按钮，显示更改传送宽度的对话框，确认传送宽度后按［OK］按钮。传送宽度更改为指定的宽度。
「传送宽度」画面
26205-L5-00
c
注意
调节传送宽度时，必须注意避免传送轨道与其他传送装置、顶针等发生碰撞。
