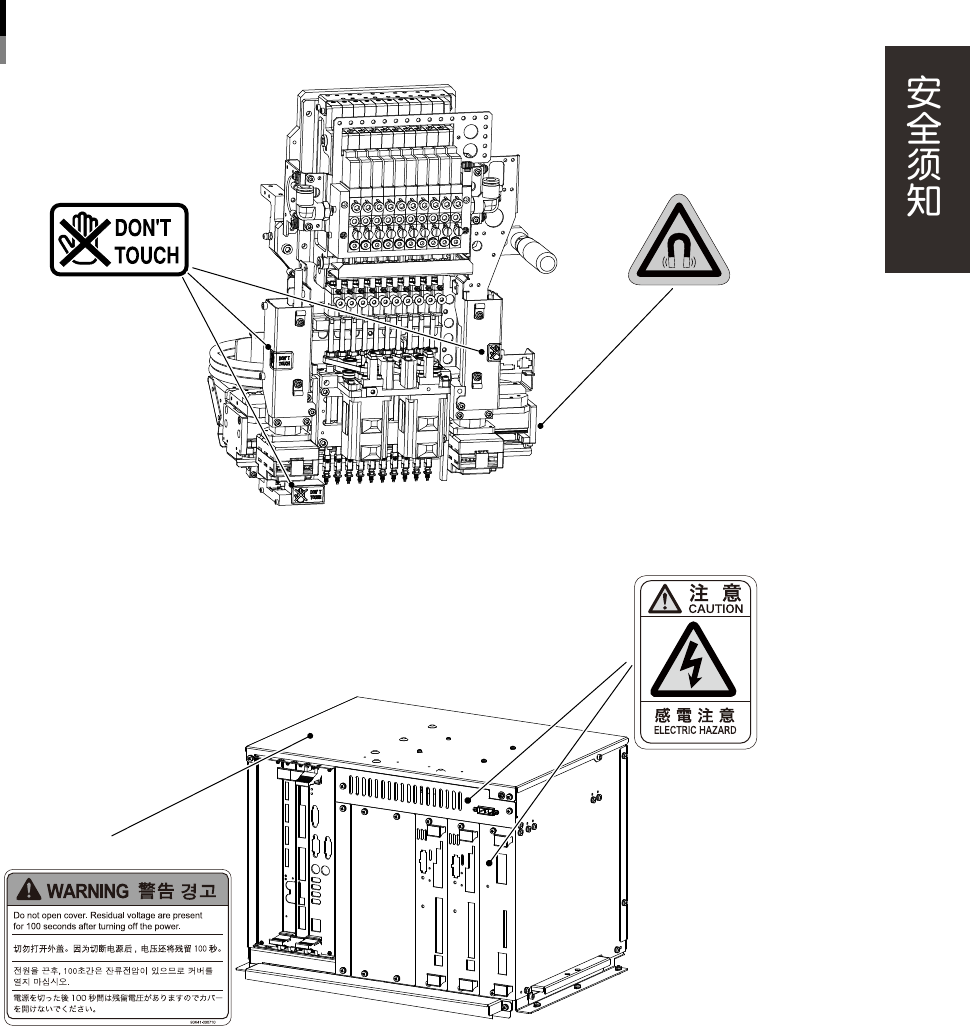

警告标贴

■ 贴装头部

■ 相机装置

■ 控制器上部

■ 控制器正面面板部

■　CS轴线性标尺部

■ 控制器部

95204-L0-00

第１章各部的名称和功能

 1. 主机 1-1

 2. 操作·输入部 1-3

2.1 键盘与鼠标 1-3

2.2 操作面板按钮 1-4

 3. 贴装头部 1-5

3.1 吸附·贴装元件的贴装头 1-6

3.1.1 10 连多功能贴装头 1-6

3.1.2 扫描相机  1-6

3.1.3 侧面视觉功能 1-7

3.2 吸嘴种类 1-8

3.2.1 10 连多功能贴装头用吸嘴 1-8

3.3 吸嘴交换站 ( 选配 ) 1-10

 4. 元件供给部 1-12

4.1 从送料器架供给元件 1-12

4.1.1 固定送料器架 1-12

4.1.2 一次性换料车 1-14

 5. 传送装置 1-15

 6. 轴的构成 1-16

 7. 切带机（选配） 1-17

7.1 贴装中切带 1-17

7.2 传送中切带 1-18

7.3 限制事项（注意） 1-18

1-1

 1.主机

以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。

主机

指示灯

操作・输入部

主控开关

蜂鸣器

安全机盖

送料器安装部

压力表

供气/排气开关

电源连接部

25100-L5-00
