3.4 传送装置的设置
生产过程中，每当切换生产基板就必须根据该基板调节传送装置、准备相应的送料器。以下具体说明传送装置的
设置方法。
基板的固定方法
一般，基板固定方法设定为外形基准。顶起基板的边缘用基板压板夹住并固定。
基板外侧以外的部分由顶针支撑。
基板固定方法
基板固定方法的确认
基板固定示意图
26218-L5-00
c
注意
如果要生产的基板上有切口等，传送装置的各基板传感器有可能无法检出基板。
2-25
2
3.4.1 作业流程

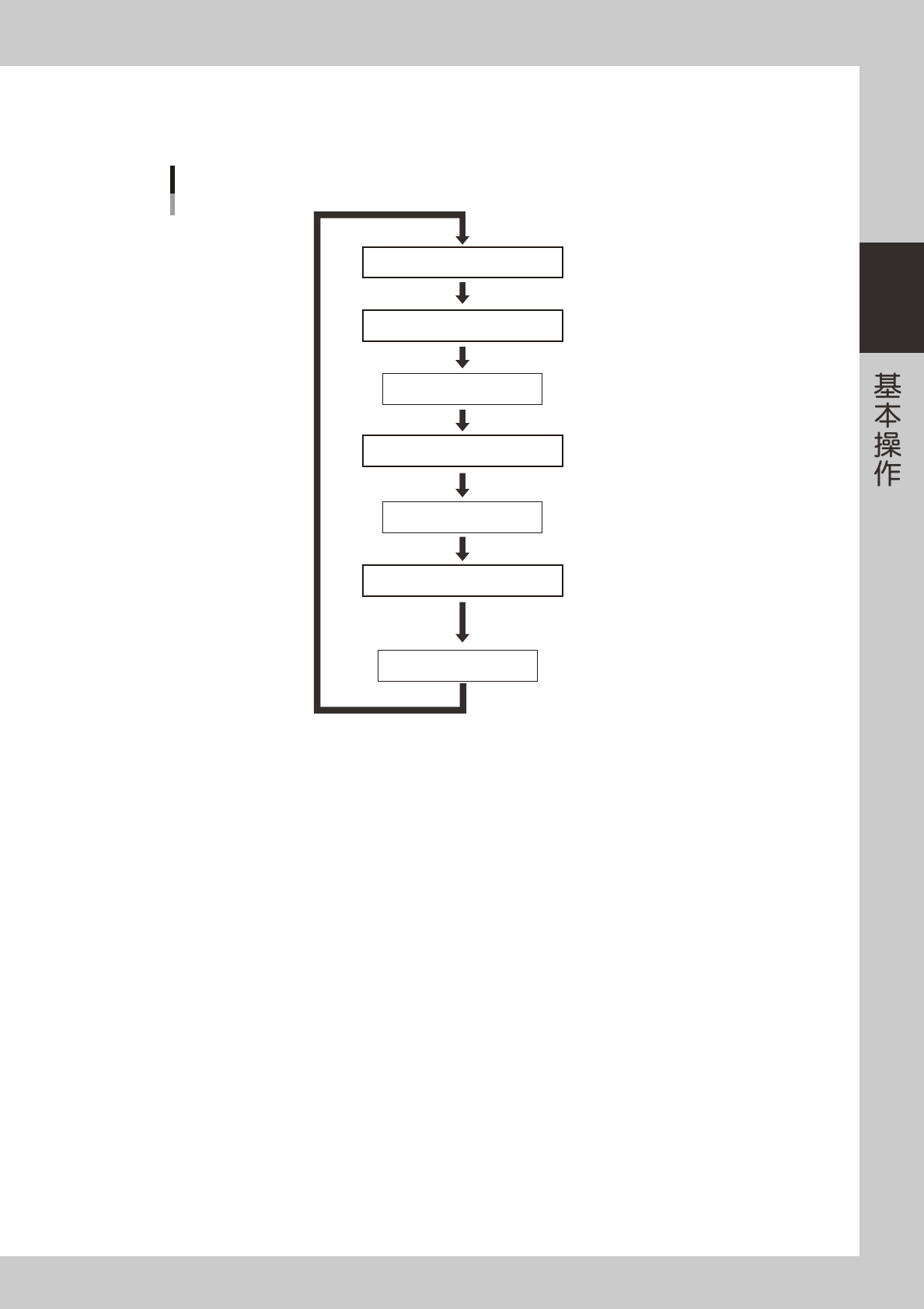

按「传送装置的作业流程」执行操作。
调节传送宽度
安装基板
[传送宽度]ON
配置顶针
固定基板
[顶板]ON
[顶板]OFF
确认固定状态
取下基板
使机器处于紧急停机状态
传送装置的作业流程
传送装置
25203-L5-00
1
调整传送带宽度。
确认已选中要进行传送装置设置的基板程序，按［装置］－「传送装置」选项卡的［传送宽度］按钮。
显示对话框，确认更改后的传送宽度，按［OK］按钮。
e
2
使机器处于紧急停机状态，打开安全盖。
3
将基板安装于传送装置。
2-26
2
4
将顶针布局在顶板上。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理布局顶针，使顶针能均匀地支撑包括基板边端
在内的整个基板。
76mm
支撑螺杆
顶针
磁铁基座
25204-L5-00
c
注意
磁铁基座底面至顶针轴顶端的距离为 76mm，切勿更改该高度。
c
注意
布局顶针时，必须注意避免顶板上升时顶针与传送轨道以及其他零部件发生碰撞。
5
升起顶板。
确认安全后，按传送装置画面的 [ 顶板 A 〜 D] 按钮 ( 与对象基板台相对应的按钮）。顶板上升，基板被固定。
6
确认基板的固定状态。
确认基板是否已均匀支撑。轻敲基板确认基板有无翘曲。如果基板没有翘曲，已被均匀地支撑，表示正常。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
7
从传送装置取下基板。
按传送装置画面的 [ 顶板 ] 按钮，降下顶板。
