2-34 2 3 确认料带传送状态。 按送料器主体的［FEED］按钮，确认料带是否传送。 参考 ‧ 按送料器主体的［FEED］ 、 ［BACK］按钮时的传送间距，与设置的传送间距无关，一律为 2mm。长时间按该按钮可切换至连续 传送模式。 ‧ 按［FUNC］+［FEED］按钮，可按设置的传送间距传送料带。 [FEED]按钮、[BACK]按钮、[FUNC]按钮 [FUNC]按钮 [FEED]按钮 [BACK]按钮 25215-L5-00
2-33
2

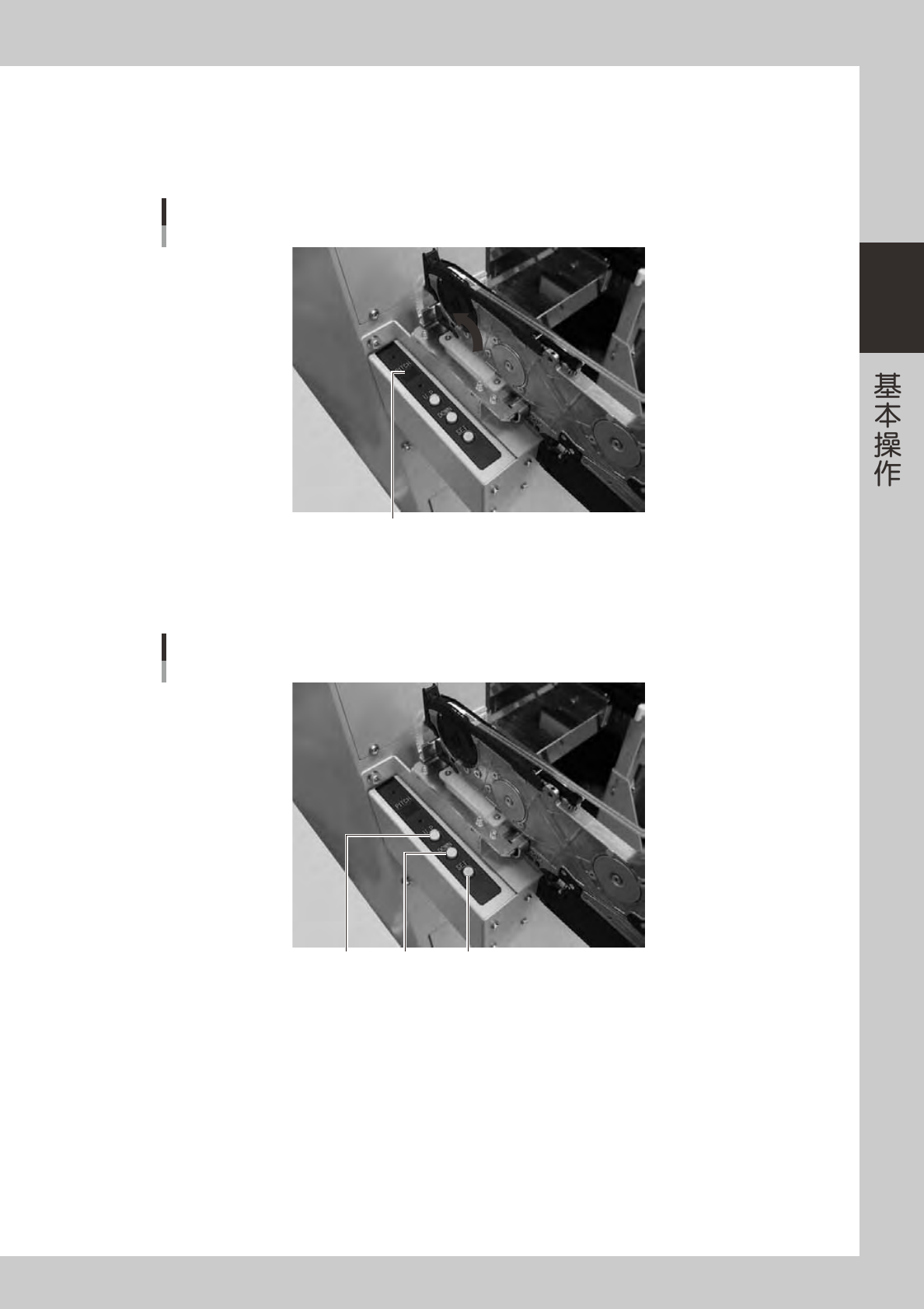

4.2.2 在料带安装站或动力站设置
1
确认送料器的料带传送间距。
确认显示在显示屏中的间距。
料带传送间距的确认
显示屏
25213-L5-00
2
设置料带传送间距。
按［UP］或［DOWN］按钮，设置符合已安装元件用的传送间距后，按［SET］按钮确定。
料带传送间距的设置
「SET」「UP」 「DOWN」
25214-L5-00
2-34
2
3
确认料带传送状态。
按送料器主体的［FEED］按钮，确认料带是否传送。
参考
‧ 按送料器主体的［FEED］、［BACK］按钮时的传送间距，与设置的传送间距无关，一律为 2mm。长时间按该按钮可切换至连续
传送模式。
‧ 按［FUNC］+［FEED］按钮，可按设置的传送间距传送料带。

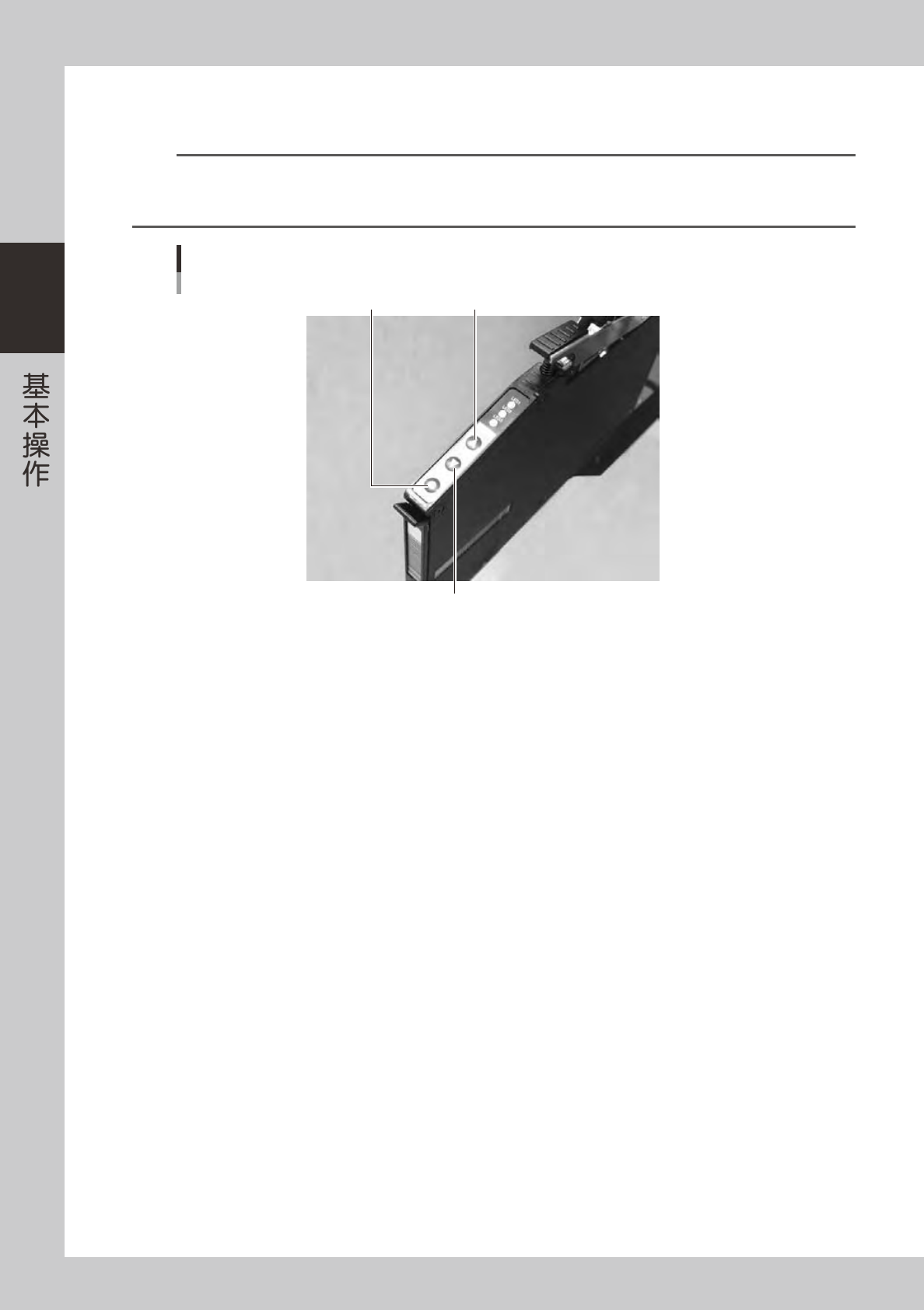

[FEED]按钮、[BACK]按钮、[FUNC]按钮
[FUNC]按钮 [FEED]按钮
[BACK]按钮
25215-L5-00
2-35
2

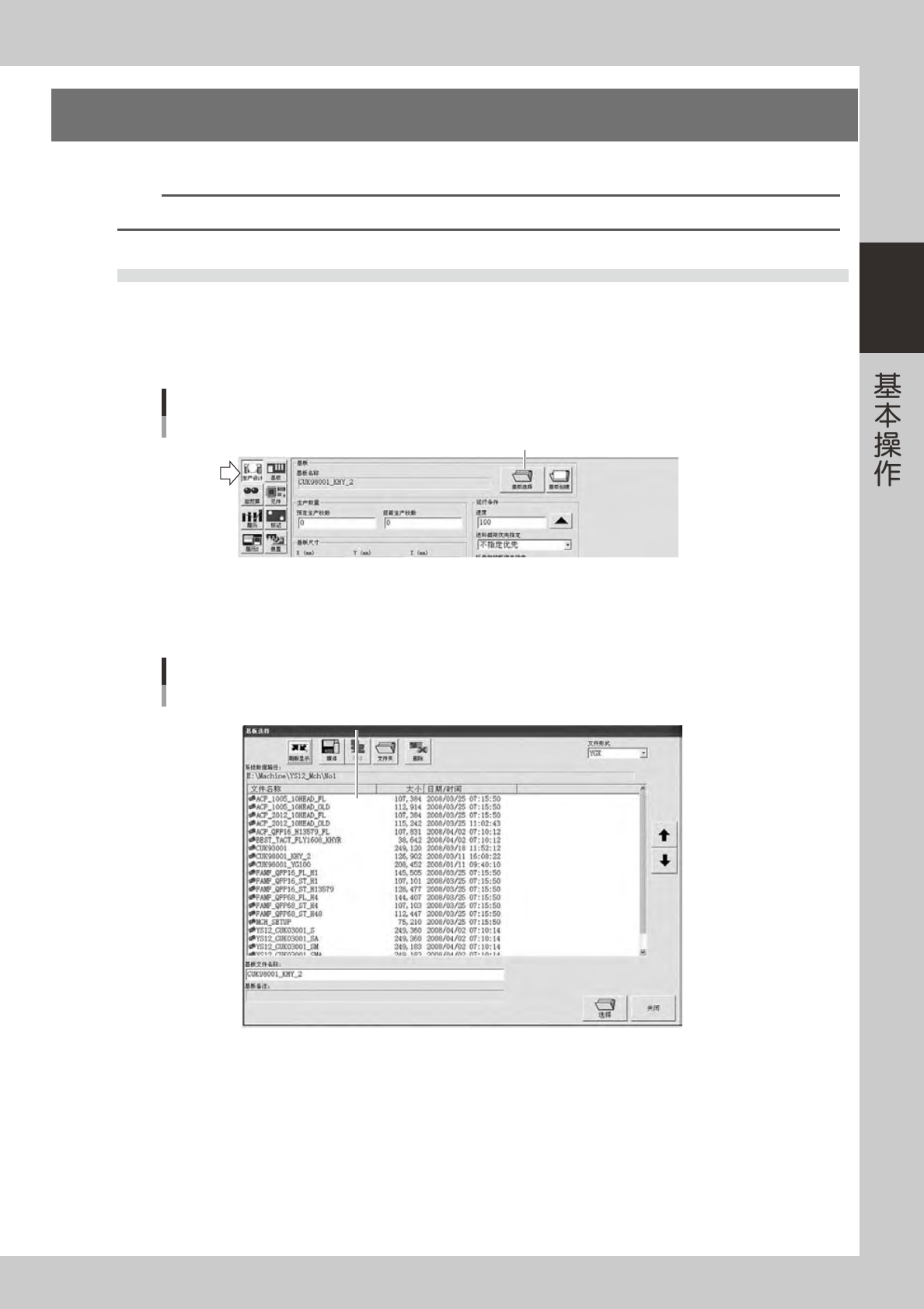

5.贴装机侧的设置
将带式送料器设置至贴装机后，还需要进行贴装机侧的设置。
参考
贴装机侧的详细操作方法，请参阅各贴装机的操作者手册。
5.1 元件供给形态的设置
设置「元件基本信息」画面的「元件供给形态」及「送料器类型」。
1
打开基板选择画面。
点击［生产设计］按钮打开生产设计画面，按［基板选择］按钮。
生产设计画面
基板选择按钮
基板选择按钮
26223-L5-00
2
选择基板。
从基板列表中选择相应基板，按［选择］按钮。
基板选择画面
从登录的基板程序列表中选择
26224-L5-00
