1-10 1 3.3 吸嘴交换站 ( 选配 ) 如果配备了吸嘴交换站 , 就可以装备用于自动交换的各种吸嘴。 适用吸嘴交换站的贴装头和吸嘴类型 (Type) 如下图所示。 13 14 15 16 17 20 25 26 27 28 29 30 31 32 21 22 23 24 18 19 9 10 11 12 5 6 7 8 1 2 3 4 HEAD1 TYPE301A HEAD1 TYPE303A HEAD1 TYPE302A(30…
1-9
1
■ 窄邻接面类型
窄邻接面吸嘴可以从 7 种吸嘴中选择适合贴装头用的吸嘴安装。
吸嘴类型 可以安装的贴装头 No. 适用元件例
Type310A
1〜10 0402 〜 0603 规格的元件
Type311A
1〜10 0603 规格的元件
Type312A
1〜10 1005 〜 1608 规格的元件
Type313A
1〜10 2012 〜 3225 规格的元件
Type314A
1〜10 4532 〜 7343 规格的元件、SOP 等
Type315A
1〜10 QFP 等
Type317A
1〜10 圆柱形芯片（MELF 形）专用
n
注意
关于元件种类及元件尺寸的详细内容参考交货规格书。
1-10
1
3.3 吸嘴交换站 ( 选配 )
如果配备了吸嘴交换站 , 就可以装备用于自动交换的各种吸嘴。
适用吸嘴交换站的贴装头和吸嘴类型 (Type) 如下图所示。
13
14
15
16
17
20
25
26
27
28
29
30
31
32
21
22
23
24
18
19
9
10
11
12
5
6
7
8
1
2
3
4
HEAD1
TYPE301A
HEAD1
TYPE303A
HEAD1
TYPE302A(309A)
HEAD2
TYPE302A(309A)
HEAD3
TYPE302A(309A)
HEAD4
TYPE302A(309A)
HEAD5
TYPE302A(309A)
HEAD7
TYPE302A(309A)
HEAD8
TYPE302A(309A)
HEAD9
TYPE302A(309A)
HEAD10
TYPE302A(309A)
HEAD6
TYPE302A
(309A)
HEAD3
TYPE303A
HEAD4
TYPE304A
HEAD5
TYPE303A
HEAD7
TYPE303A
HEAD8
TYPE304A
HEAD9
TYPE303A
HEAD2
TYPE301A
HEAD3
TYPE301A
33
34
35
36
37
38
39
40
HEAD4
TYPE301A
HEAD5
TYPE301A
HEAD6
TYPE301A
HEAD7
TYPE301A
HEAD8
TYPE301A
HEAD9
TYPE301A
HEAD10
TYPE301A

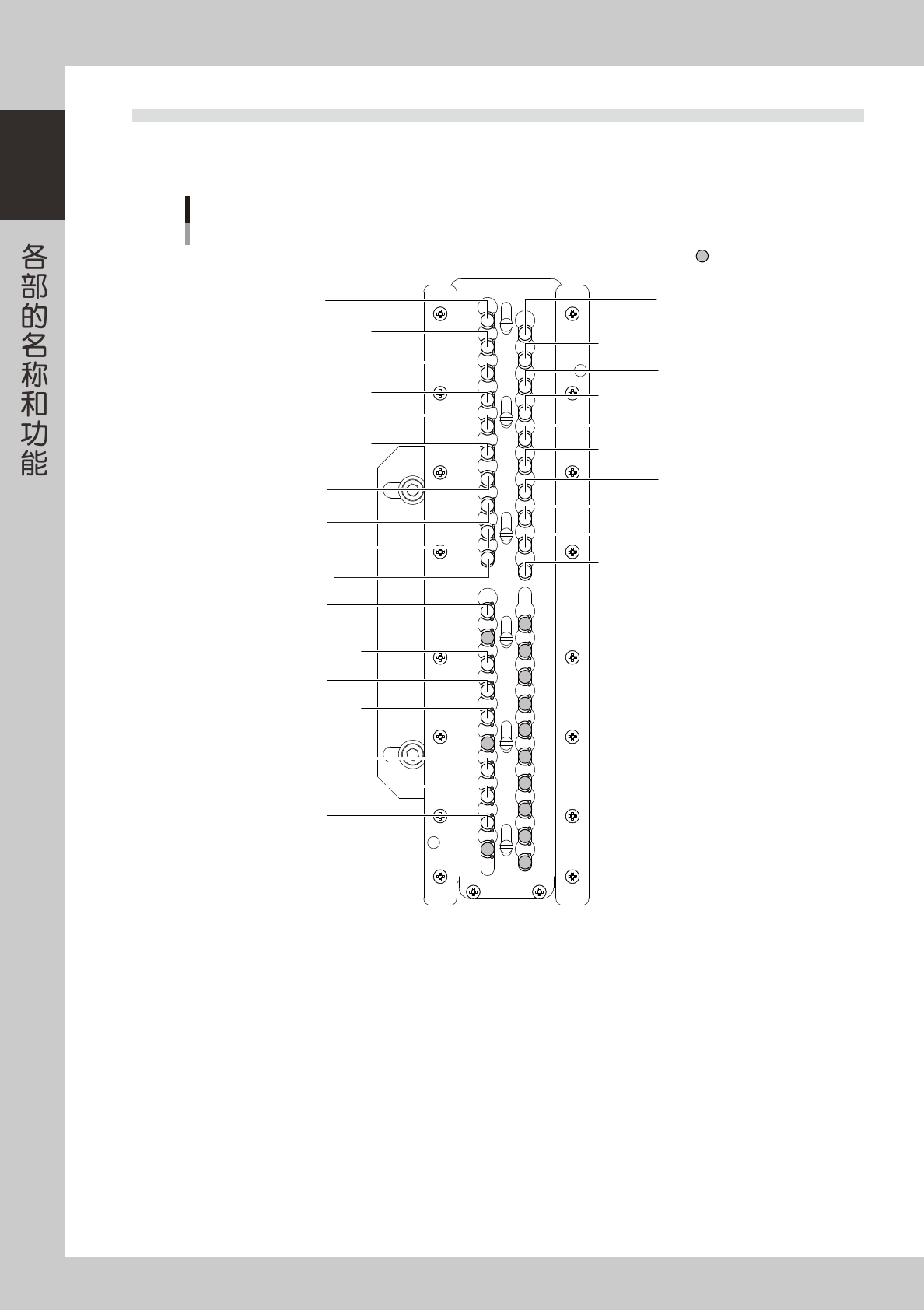

吸嘴交换站
标准类型
特殊吸嘴区域
25113-L5-00
1-11
1
13
14
15
16
17
20
25
26
27
28
29
30
31
32
21
22
23
24
18
19
9
10
11
12
5
6
7
8
1
2
3
4
33
34
35
36
37
38
39
40
HEAD1
TYPE312A
HEAD2
TYPE312A
HEAD3
TYPE312A
HEAD4
TYPE312A
HEAD5
TYPE312A
HEAD6
TYPE312A
HEAD7
TYPE312A
HEAD8
TYPE312A
HEAD9
TYPE312A
HEAD10
TYPE312A
HEAD1
TYPE311A
HEAD2
TYPE311A
HEAD3
TYPE311A
HEAD4
TYPE311A
HEAD5
TYPE311A
HEAD6
TYPE311A
HEAD7
TYPE311A
HEAD8
TYPE311A
HEAD9
TYPE311A
HEAD10
TYPE311A
HEAD1
TYPE314A
HEAD1
TYPE313A
HEAD2
TYPE313A
HEAD3
TYPE313A
HEAD4
TYPE313A
HEAD5
TYPE313A
HEAD7
TYPE313A
HEAD8
TYPE313A
HEAD9
TYPE313A
HEAD10
TYPE313A
HEAD6
TYPE313A
HEAD3
TYPE314A
HEAD4
TYPE315A
HEAD5
TYPE314A
HEAD7
TYPE314A
HEAD8
TYPE315A
HEAD9
TYPE314A

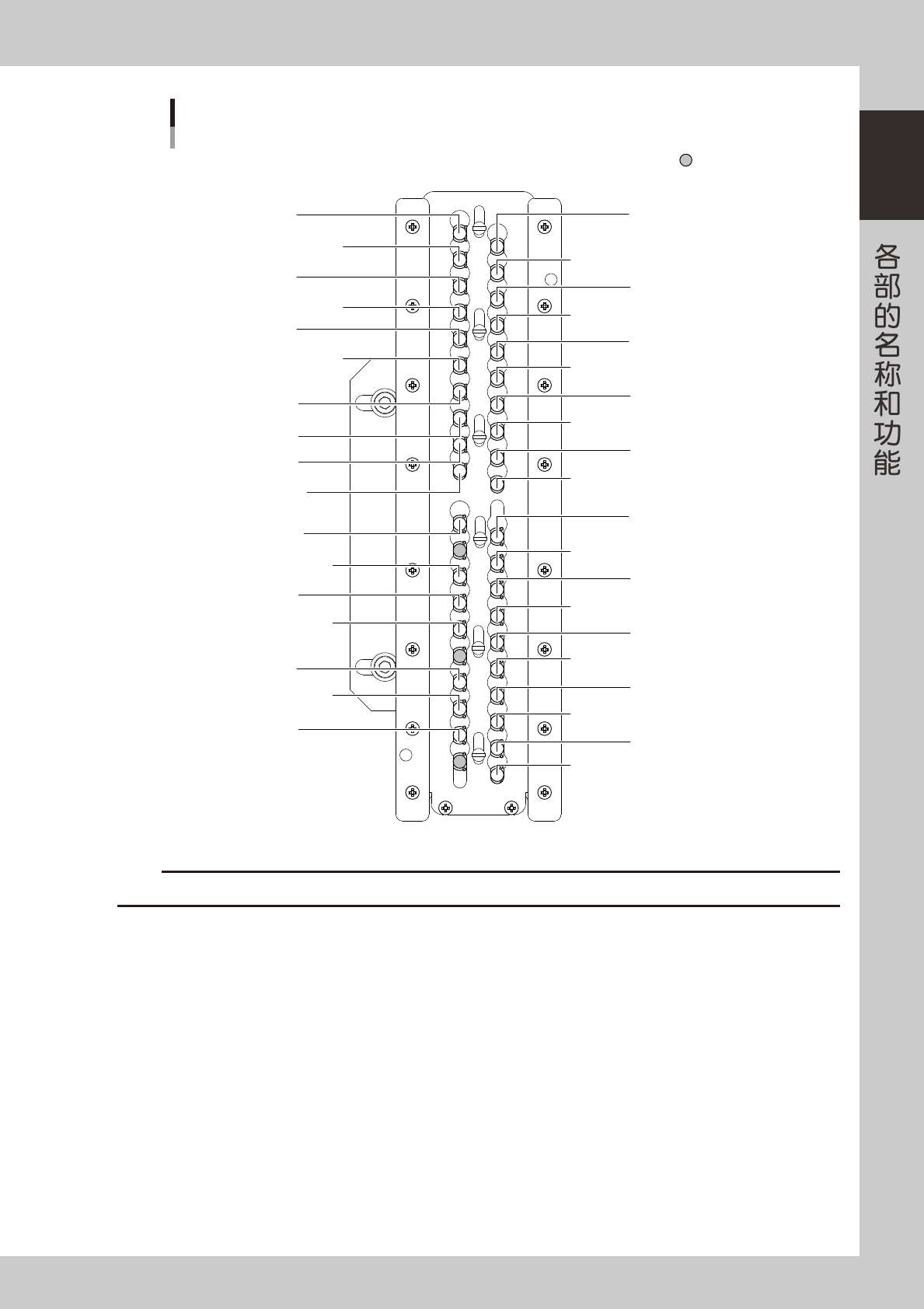

吸嘴交换站
窄邻接面类型
特殊吸嘴区域
25112-L5-00
c
注意
Type314A 与 315A 或 Type303A 与 Type304A 相邻使用时，吸嘴适用的元件尺寸受限。
