1-5 1 3. 贴装头部 贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。 贴装头部 基准标记识别相机 照明装置(选项装置) 扫描相机 基准标记识别相机 照明装置(选项装置) 10连多功能贴装头 用于移动贴装头 的把手 25115-L5-00
1-4
1

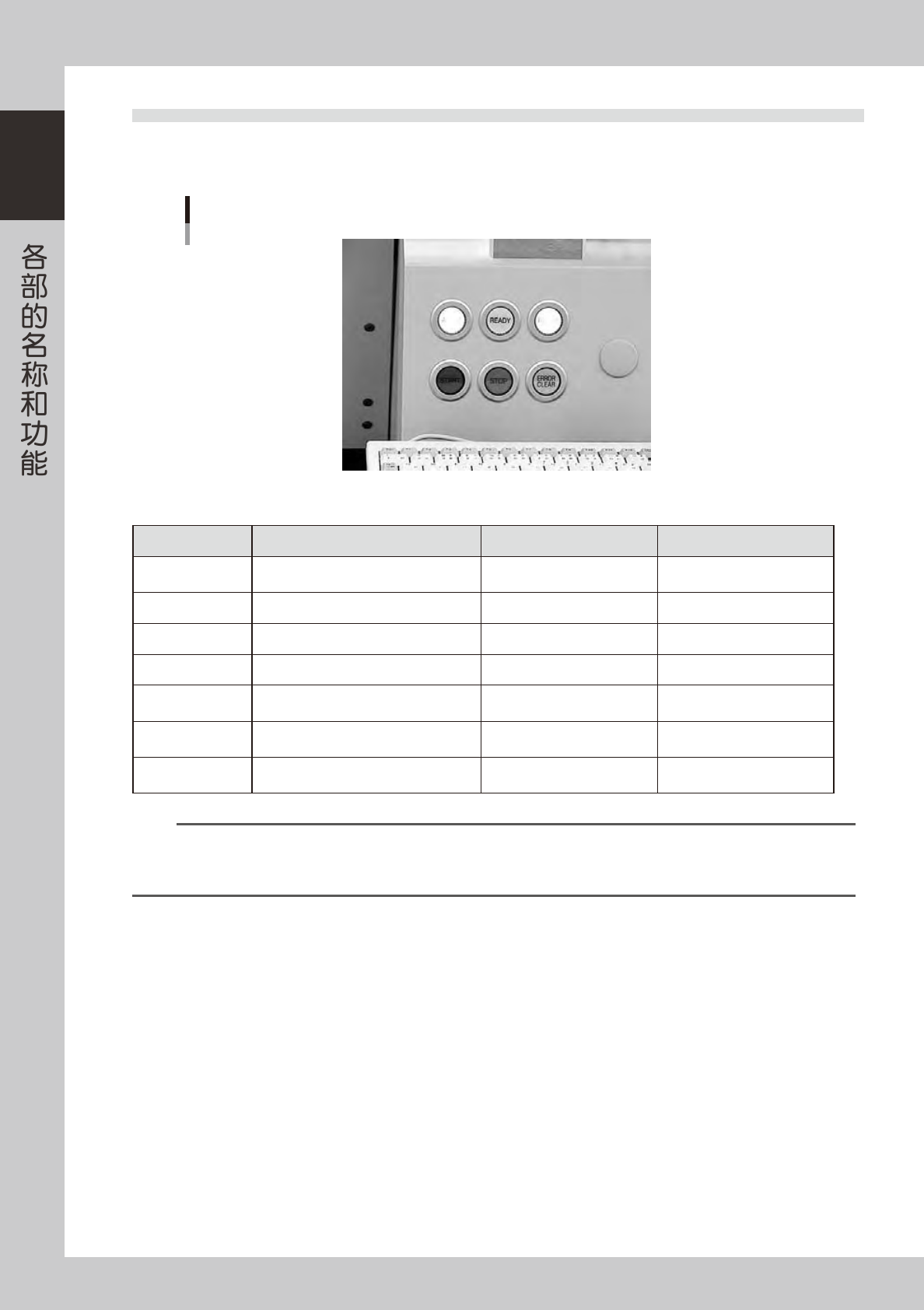

2.2 操作面板按钮
操作面板按钮配备在主机的正面和背面 ( 背面的为选项装置 )，频繁使用的指令可以在操作面板上执行。打开
各按钮 (ON) 时，按钮呈亮灯状态。
操作面板按钮
25102-L5-00
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使该面板上的其它按钮有效。前后均有面
板按钮的贴片机，不能同时使用该按钮。
·启动机器后
·其他的面板有权限
·操作有权限
READY 解除紧急停机、使伺服呈启动 (ON) 状态。 ·SERVOOFF( 马达动力关闭 ) ·SERVOON( 马达动力启动 )
RESET 停止运行、返回基板生产的准备状态。 ·通常运行时、停止时 ·RESET 完成时
START（绿色） 根据基板程序进行元件的贴装。 ·停止时 ·通常运行时
STOP（红色／白色）
中断机器运行。( 用 START 按钮重新启动
机器。)
·通常运行时 ·发生错误时
ERRORCLEAR
（黄色／蓝色）
清除出错时的报警蜂鸣和报警画面。 ·通常运行时 ·发生错误时
EMERGENCYSTOP
按此按钮，机器呈紧急停机状态。要解除
时则向右旋转。
n
要点
[ACTIVE] 按钮配备在主机的前后两处，不能同时打开两处按钮。[READY][START][ERROR CLEAR] 和 [RESET] 按钮，只有在
同一面板的 [ACTIVE] 按钮呈 ON 状态下才有效。( 但是 [STOP] 按钮在任何状态都可以使用。)
键盘只有在正面面板的 [ACTIVE] 按钮呈 ON 状态时才有效。
1-5
1

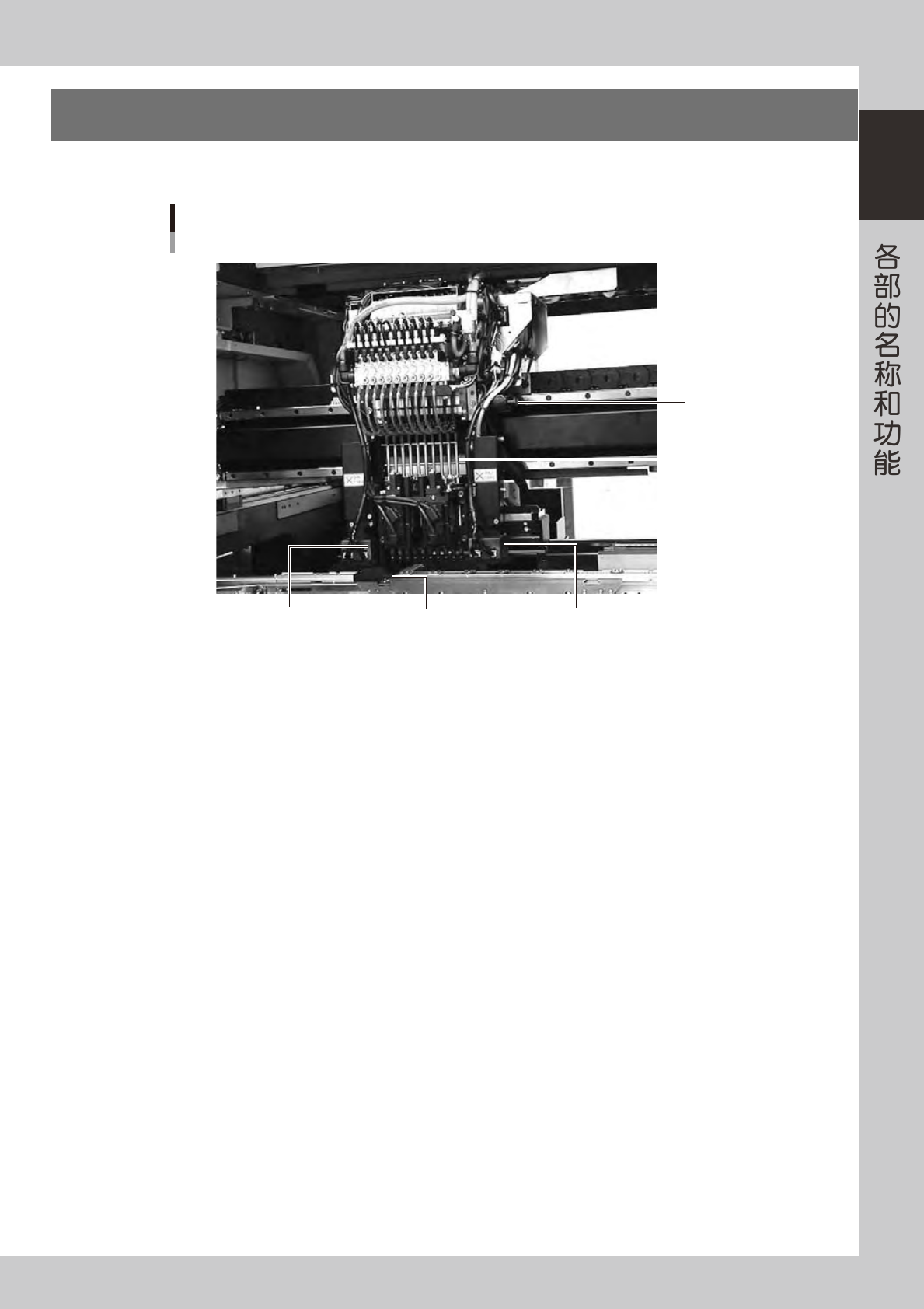

3.贴装头部
贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。
贴装头部
基准标记识别相机
照明装置(选项装置)
扫描相机 基准标记识别相机
照明装置(选项装置)
10连多功能贴装头
用于移动贴装头
的把手
25115-L5-00
1-6
1

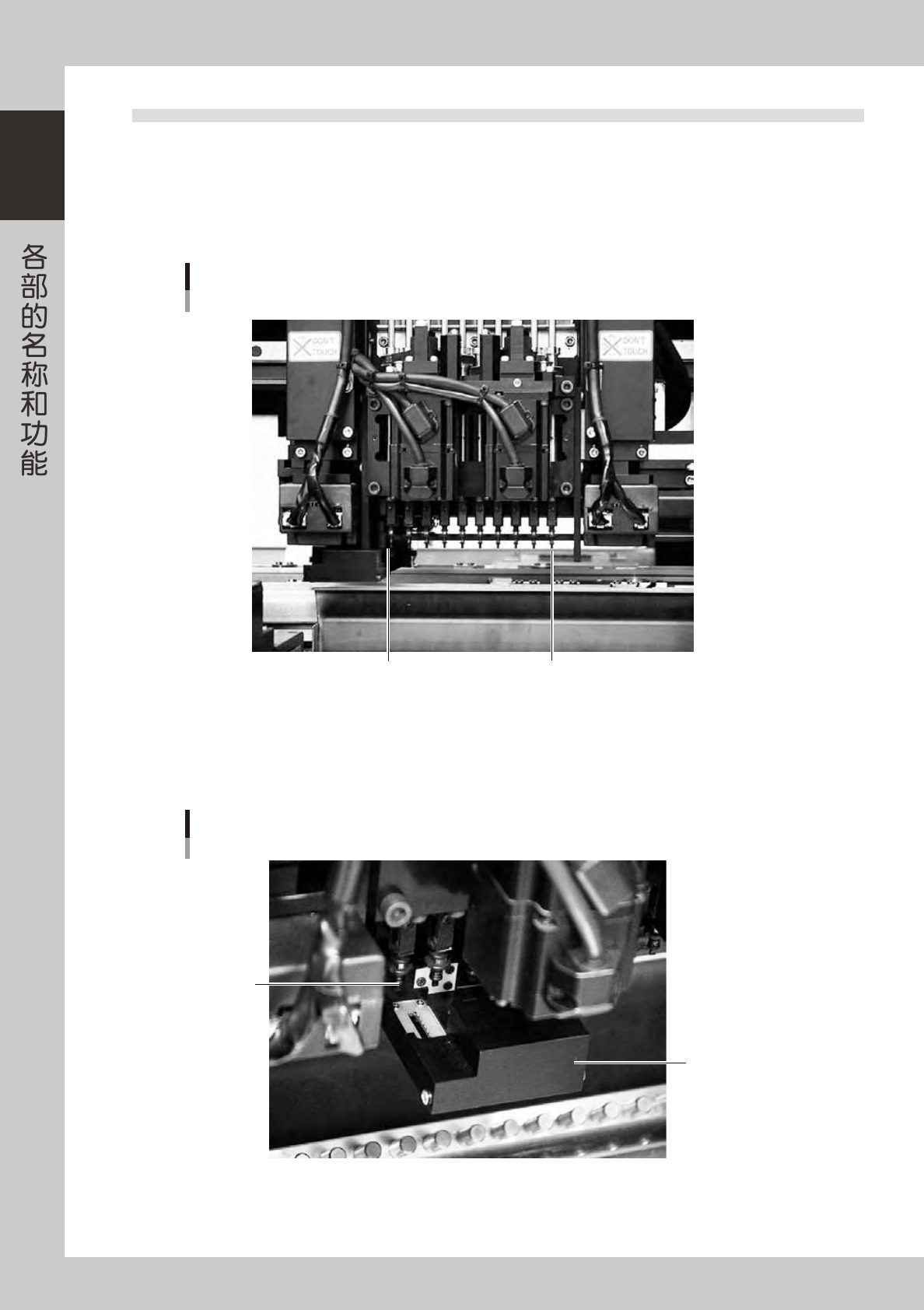

3.1 吸附·贴装元件的贴装头
3.1.1 10 连多功能贴装头
10 连多功能贴装头配备有 10 个可以吸附、贴装元件的贴装头。
面对贴片机正面 , 从右至左分别排列着 1 〜 10 号贴装头。各贴装头配备的吸嘴间距为 12mm, 与 SS 送料器安装孔
的间距相同。
10号贴装头 1号贴装头
10连多功能贴装头
25105-L5-00
3.1.2 扫描相机
吸附元件后，扫描相机在贴装位置左右移动识别元件。
作为标准规格还配有侧面视觉功能。
扫描相机
吸嘴
扫描相机
25106-L5-00
