1 开始生产

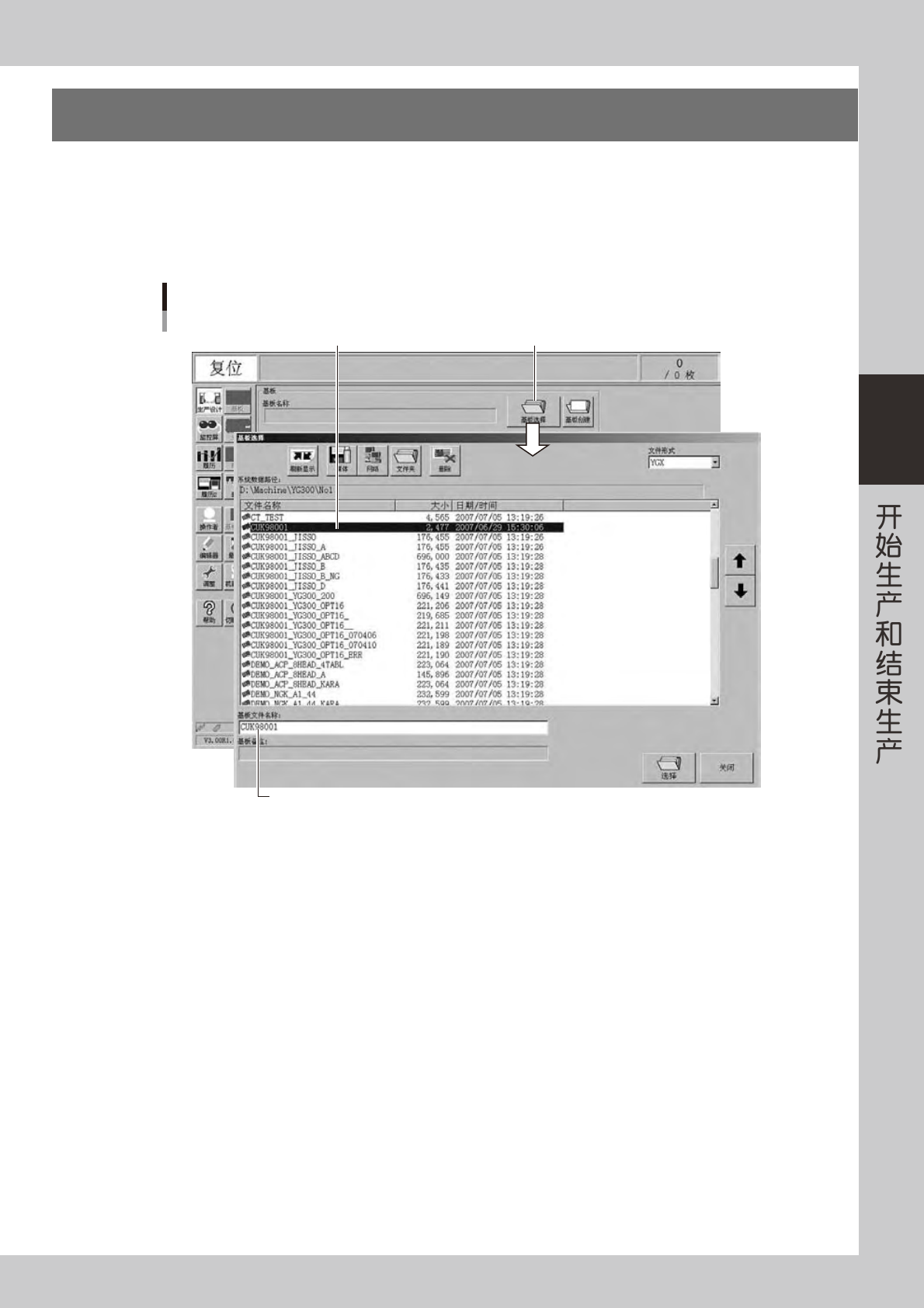

以下具体说明如何选择已经登录的基板程序，如何执行元件贴装的方法。
1
选择基板程序。
1. 如果还没有选择基板程序，按「生产设计」画面的［基板选择］按钮，显示已登录的基板程序。
2. 将光标移至要生产的基板名称栏并按 [ 选择 ] 按钮。读入所选基板程序。
[基板选择]按钮
基板名称的选择
从已登录的基板程序列表中选择
显示所选基板的名称
26300-L5-00
3-2
3
2

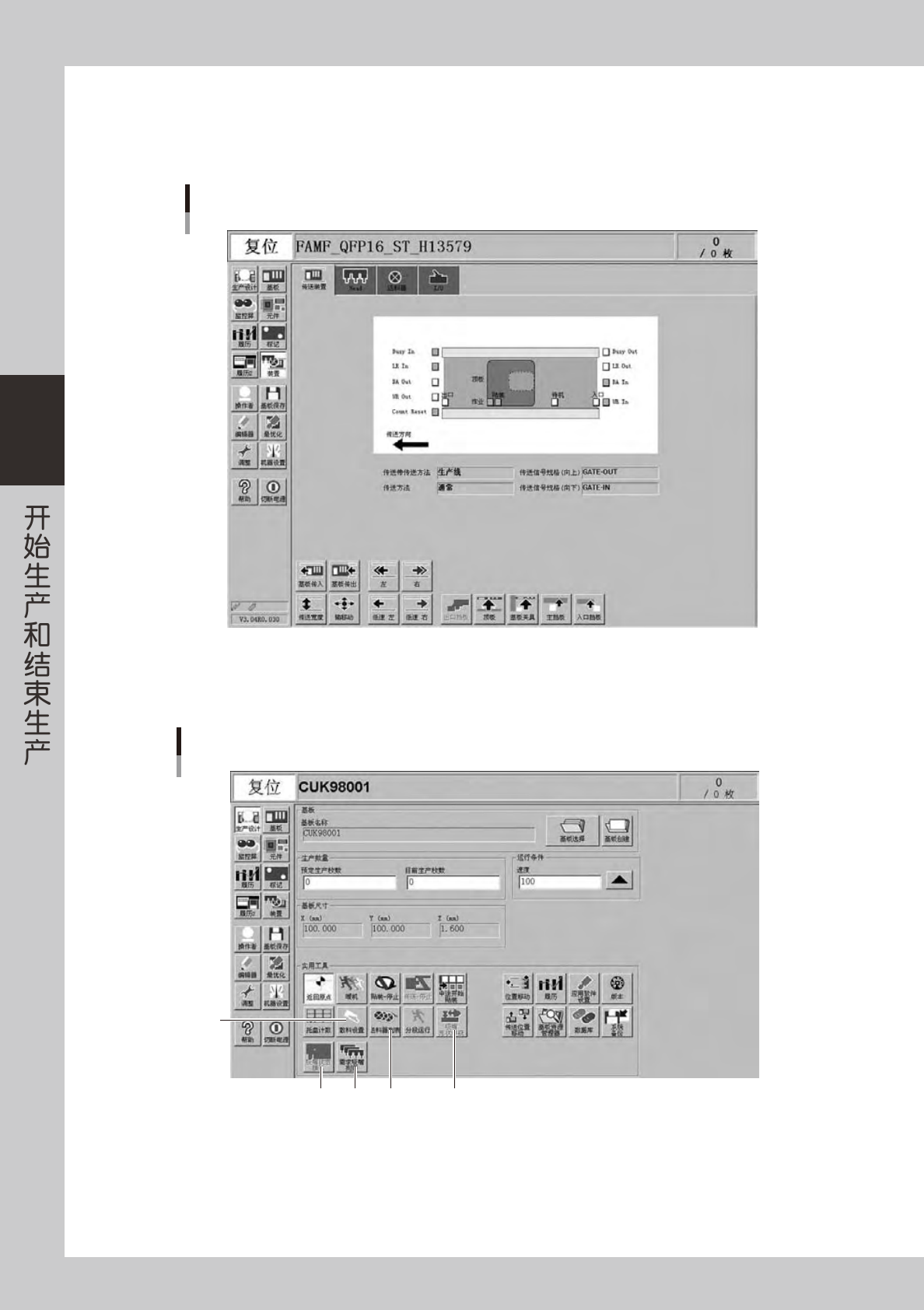

设置传送装置。
打开 [ 装置 ]-「传送装置」选项卡，根据基板调节传送宽度和顶针。详细内容参阅第 2 章「3.4 传送装置的
设 置 」。
「装置」ー「传送装置」画面
26301-l5-00
3
确认其他设置项目。
返回「生产设计」画面，按以下按钮进行必要的确认和设置。
3
124
「生产设计」画面
5
26302-L5-00
1. [ 送料器列表 ] 按钮
显示基板生产中所需的元件供给装置的指定送料器安装位置。通过该按钮确认各元件送料器是否已安装在正确位置。
3-3
3
2. [ 需求吸嘴列表 ] 按钮
显示各贴装头应该使用的吸嘴类型。如果没有配备吸嘴交换站或使用的是不能自动交换吸嘴的贴装头，必须根据「需求吸嘴列表」
确认各贴装头是否已安装了适当的吸嘴。
3. [ 散料设置 ] 按钮
本贴片机不能使用该功能。
4. [ 吸嘴状态确认 ] 按钮
目前尚不能使用该功能。
c
注意
由于吸嘴的污垢是逐渐形成的（建议清洁吸嘴），所以在实施多次该检查的过程中，有可能会出现几次 OK，几次 NG，这是正常现象，
不是机器故障。
5. [ 吸嘴形状俘获 ] 按钮
目前尚不能使用该功能。

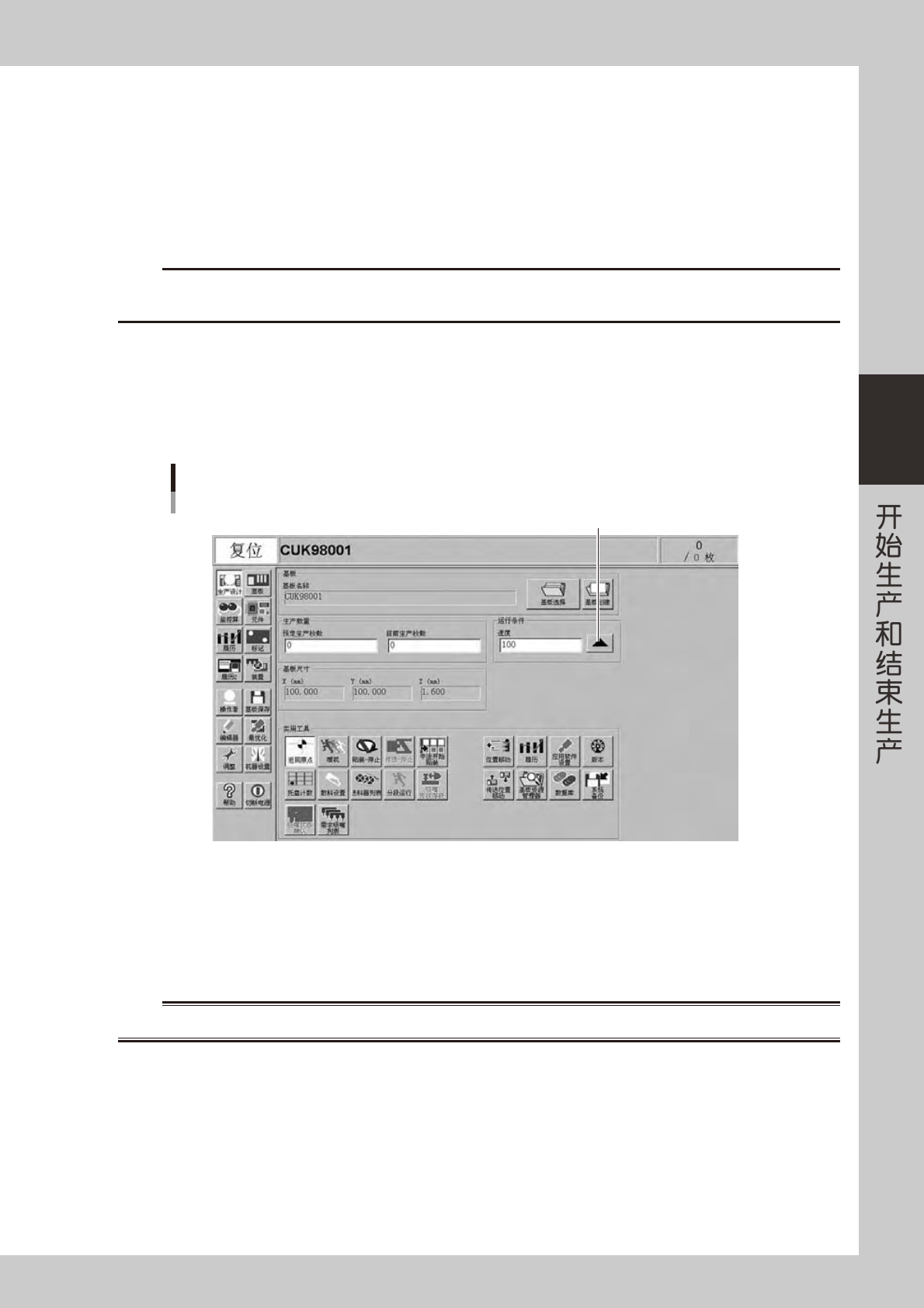

4
设置运行速度。
运行条件中的「速度」栏显示当前设置的运行速度。如需变更运行速度按 [ ▲ ] 键。
设置运行速度
运行速度的设置
26303-L5-00
5
开始运行。
1. 解除紧急停机按钮，按操作面板的 [READY] 按钮。
2. 确认安全后，按操作面板的 [START] 按钮。
3. 入口传感器感知基板后，传送带开始转动，将基板传至作业位置，开始贴装元件。
w
警告
绿色指示灯亮着灯 ( 自动运行中 ) 时，严禁进入贴装头的可动范围之内。
