Appendix 附录 目录 A1. 规格 A- 1
3-24
3
■ 「 观察状态」
观察状态是指，通过单击 [ 个别检查 ] 按钮或 [ 全部检查 ] 按钮，使机器记忆即时的吸料率，此后的吸料率无论是得到了改善
还是进一步恶化，都通过颜色的变化告知。
因此对吸料率异常的元件，只要记忆 ( 观察状态 ) 当时的吸料率，当解除异常原因，重新开始运行后，如果吸料率得到了改善，
显示行由「粉红」变成「黄色」。
如果吸料率变得更低，显示行则由「粉红」变成「红色」，表示吸料率没有得到改善。

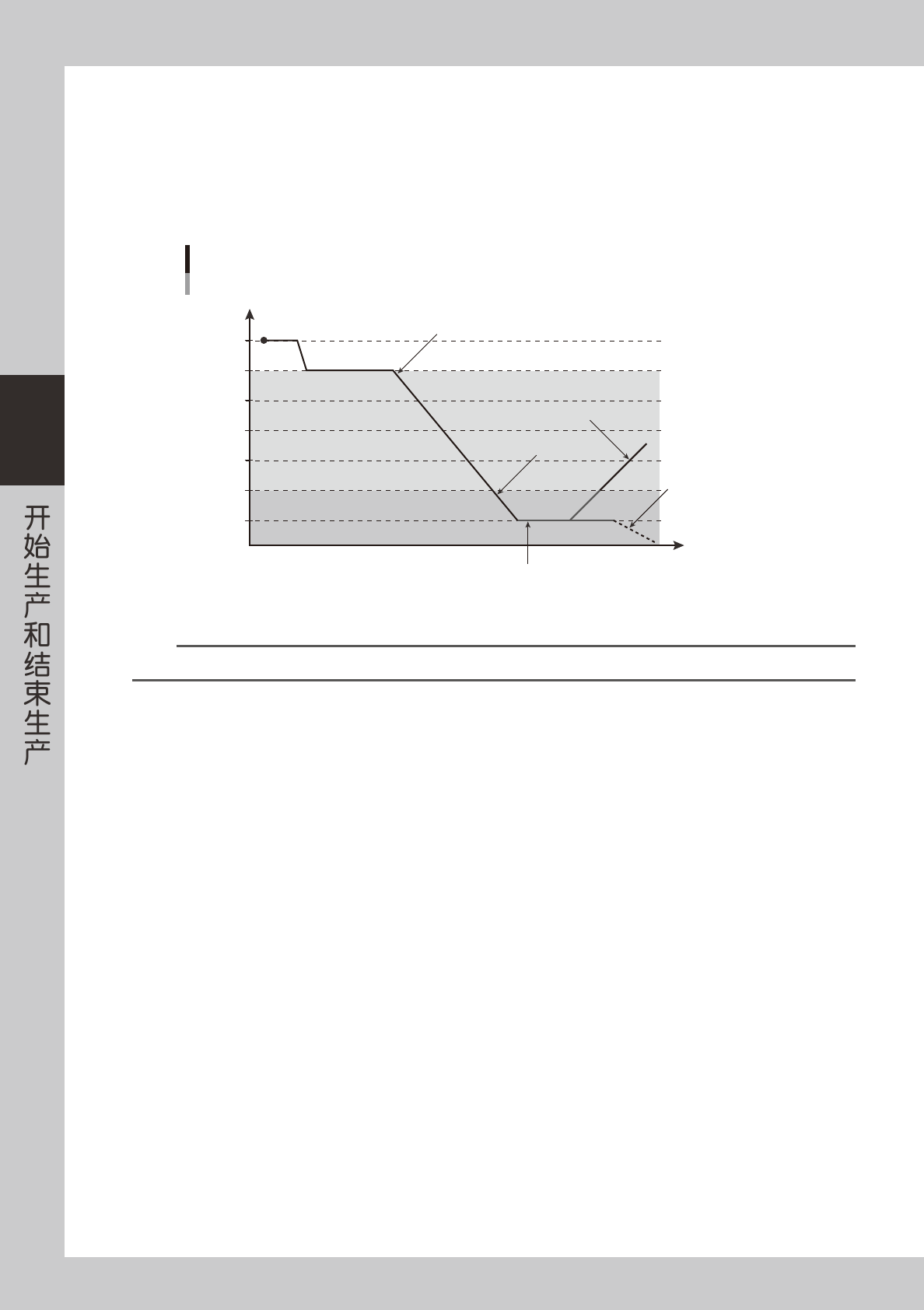

显示颜色随吸料率的变化而变化。以下以注意 ( 黄色 )=99.00%、警告 ( 红色 )=95.00% 为例，作图示范。
随吸料率的变化显示颜色也相应变化
100
99
98
97
96
95
94
吸料率%
时间
变为黄色开始(白色)
变为黄色（得到改善）
变为红色
变为红色（恶化）
[检查]按钮ON
变为粉红
观察状态开始
25303-L5-00
参考
「观察状态」的行，记忆即时吸料率，其后，根据吸料率的推移相应变化显示颜色。
A-1
A1. 规格
■YS 规格一览表
项目 内容
运行时的环境温度
15 〜 35℃间能保证机器的功能，
20 〜 28℃间能保证机器的精度。
运行时的环境湿度 20 〜 90％（无结露现象）、适当值 ：50 〜 60％
噪音值 78dB
供给电源规格 三相 AC200/208/220/240/380/416V±10%50/60H
Z
平均消耗电力 1.1kW
电源电缆（导体横截面面积） 2.5mm
2
以上
过渡电压区分（Overvoltage
Category）
*1
categoryIII
污染程度（PollutionDegree）
*1
degree2
供给气压规格
*2
0.45Mpa
170nl/min
基板传送高度
*3
900mm±10mm
数据
贴装数
*4
10,000 个元件
元件种类 255 种 / 基板
基准标记数
*5
128 组 / 基板
*1 ：以 IEC60664-1 为基准
*2 ：经由空气干燥器、空气过滤器处理的清洁、干燥状态
*3 ：从地面至传送带上表面的距离
*4 ：但是，受基板数、拼块数、基准标记数的影响而减少
*5 ：限两点基准标记的情况
c
注意
生产的基板上有切口时，传送装置上的各基板传感器有可能无法感应到基板。
n
要点
关于上述规格以外的详细内容参阅规格书。
