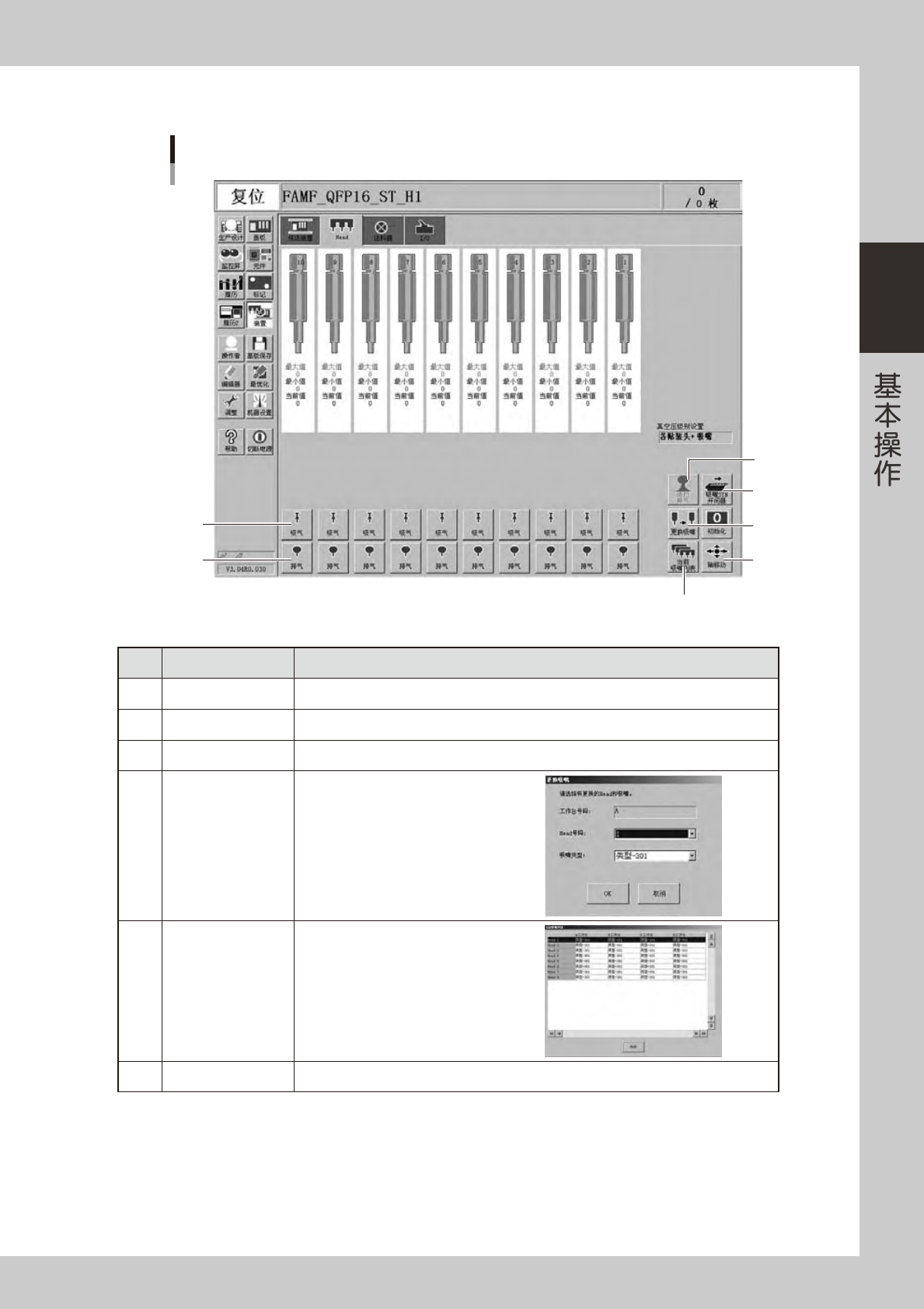

■Head 手动操作
「装置」－「Head」画面
1
2
3
4
5
6
7
26207-L5-00
按钮名称 功能
1 吸气 使各 Head 的吸气 ON/OFF。
2 排气 使各 Head 的排气 ON/OFF。
3 吸嘴 STN 开闭器 开闭吸嘴交换站的开闭器。
4 更换吸嘴
显示「更换吸嘴」对话框，指定 Head 和吸嘴
类型进行吸嘴更换。
5 目前吸嘴列表 显示目前 Head 上所安装的吸嘴类型的列表。
6 轴移动 用于移动轴。与「传送装置」的轴移动相同。
2-16
2

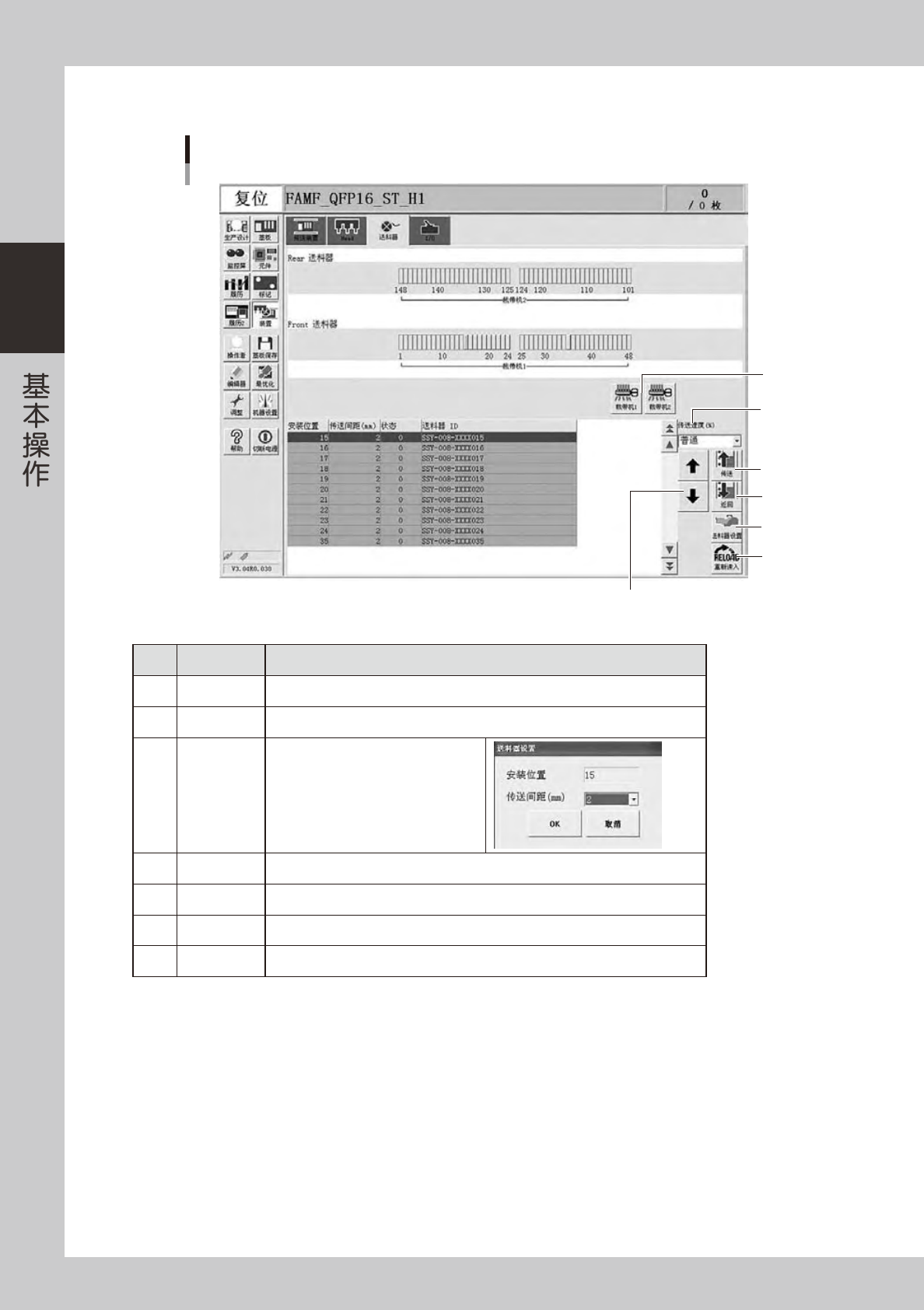

■送料器手动操作
「装置」ー「送料器」画面
1
4
7
2
6
5
3
26210-L5-00
按钮名称 功能
1 传送 按此按钮，按照设置的间距向前方传送料带。
2 返回 按此按钮，按照设置的间距向后方传送料带。
3 送料器设置
传送间距可以按照规格在 2 〜 56mm 的
范围内选择。内存变为此处设置的间距。
4 传送速度（％） 传送速度，可从下拉菜单在普通〜 90，80，10...％的范围内选择。
5 重新读入 清除送料器状态（内存），重新读入。
6 上下方向键 上下移动项目、上下移动位置或上下移动光标。
7 切刀 控制切带机（选配）的开／关。
2-17
2

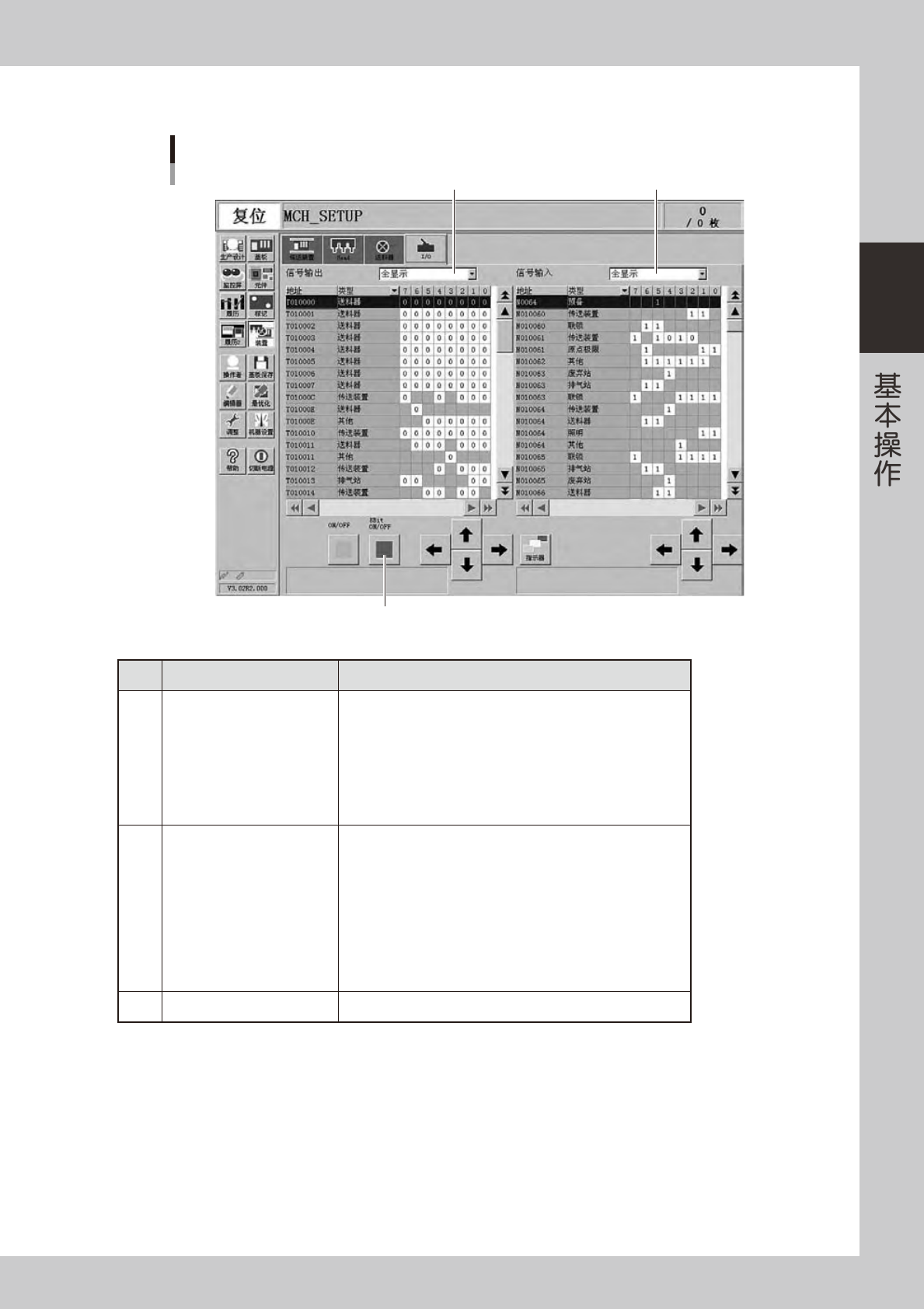

■I/O 手动操作
「装置」－「I/O」画面
1
2
3
26212-L5-00
按钮名称 功能
1 信号输出侧显示区切换按钮
切换信号输出侧的显示区。
‧送料器
‧吸嘴交换站
‧照明
‧传送装置
‧Head
‧排气站
‧其他
2 信号输入侧显示区切换按钮
切换信号输入侧的显示区。
‧联锁
‧原点极限
‧送料器
‧吸嘴交换站
‧传送装置
‧照明
‧Head
‧排气站
‧其他
3 切换 ON/OFF 使光标选中位置的阀 ON/OFF。
