1-13 1 ■ 各贴装头与安装号码 由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有不能使用的送料器。贴片机各贴装头可以使用的送料器安装号码 如下图所示。 安装号码 构 成 贴装头 类型 前侧 后侧 前后 60连 固定 1 2 3 4 5 6 7 8 9 10 10〜60 9〜59 8〜58 7〜57 6〜56 5〜55 4〜54 3〜53 2〜52 1〜51 101〜151 102〜152 103〜153 104〜154 …
1-12
1
4.元件供给部
元件供给方法分为，从送料器架上的带式送料器供给元件及从外部供给装置的托盘供给元件两种。送料器安装部
中配备着安装带式送料器的送料器架，驱动选配装置的电源和气源插口。
4.1 从送料器架供给元件

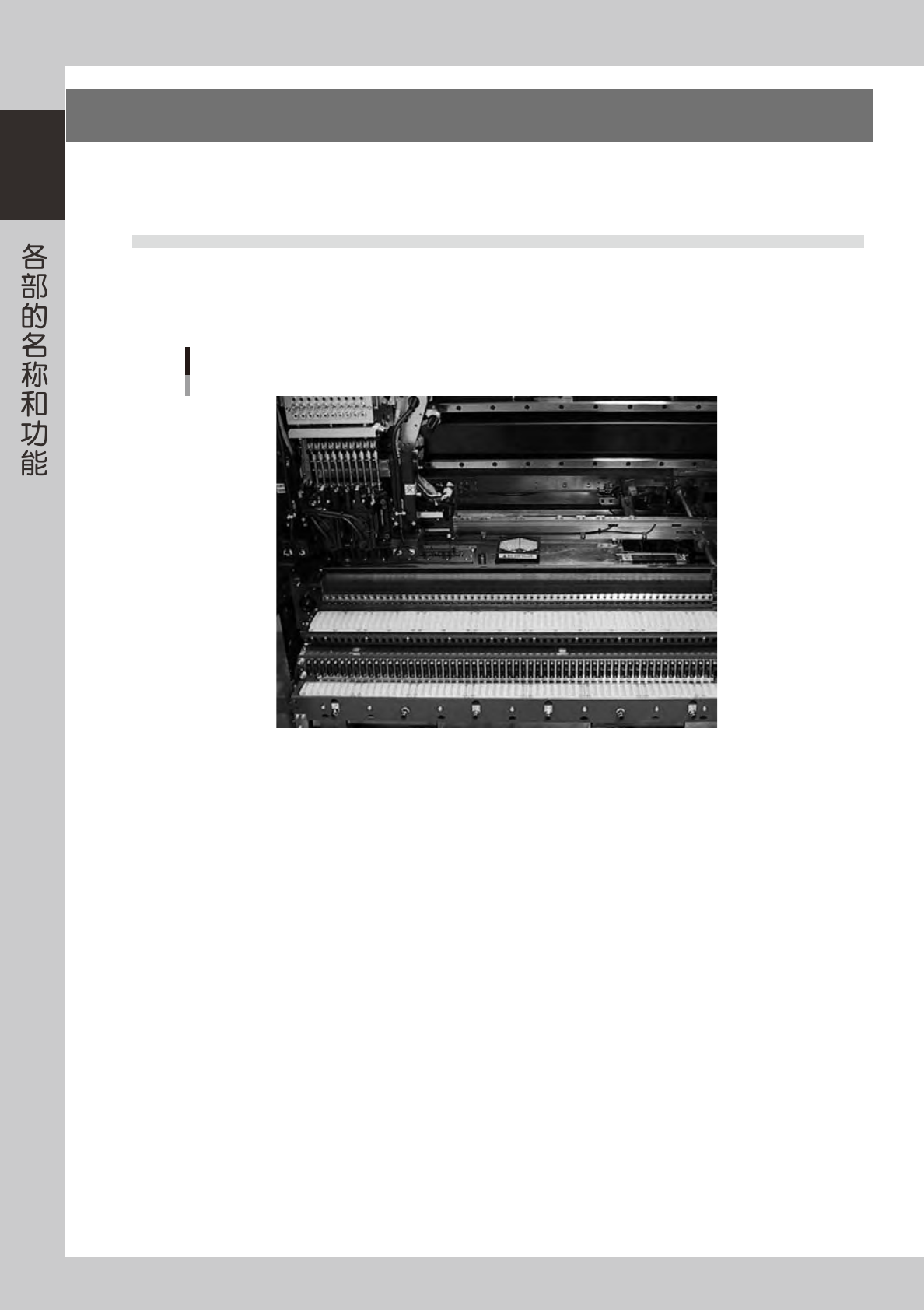

4.1.1 固定送料器架
在送料器架上安装带式送料器、散装送料器、杆式送料器，由贴片机供给的气压驱动。
送料器部
25108-L5-00
电源插口
杆式送料器等选配装置使用的电源插口。
气源插口
杆式送料器、气枪等选配装置使用的气源插口。连接外径 Φ4 的输气管，由主机向选配装置供给压缩空气。
1-13
1
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有不能使用的送料器。贴片机各贴装头可以使用的送料器安装号码
如下图所示。
安装号码
构 成 贴装头类型
前侧 后侧
前后
60连
固定
1
2
3
4
5
6
7
8
9
10
10〜60
9〜59
8〜58
7〜57
6〜56
5〜55
4〜54
3〜53
2〜52
1〜51
101〜151
102〜152
103〜153
104〜154
105〜155
106〜156
107〜157
108〜158
109〜159
110〜160
1
60
160
101
安装号码
构 成 贴装头类型
前侧 后侧
24连
换料车
1
2
3
4
5
6
7
8
9
10
10〜48
9〜47
8〜46
7〜45
6〜44
5〜43
4〜42
3〜41
2〜40
1〜39
101〜139
102〜140
103〜141
104〜142
105〜143
106〜144
107〜145
108〜146
109〜147
110〜148
1
24
25
48
148
125
124
101
送料器架构成
25109-L5-00
n
要点
示教元件信息的送料器位置计算，或设置为相对示教时，与上述情况不同。
1-14
1

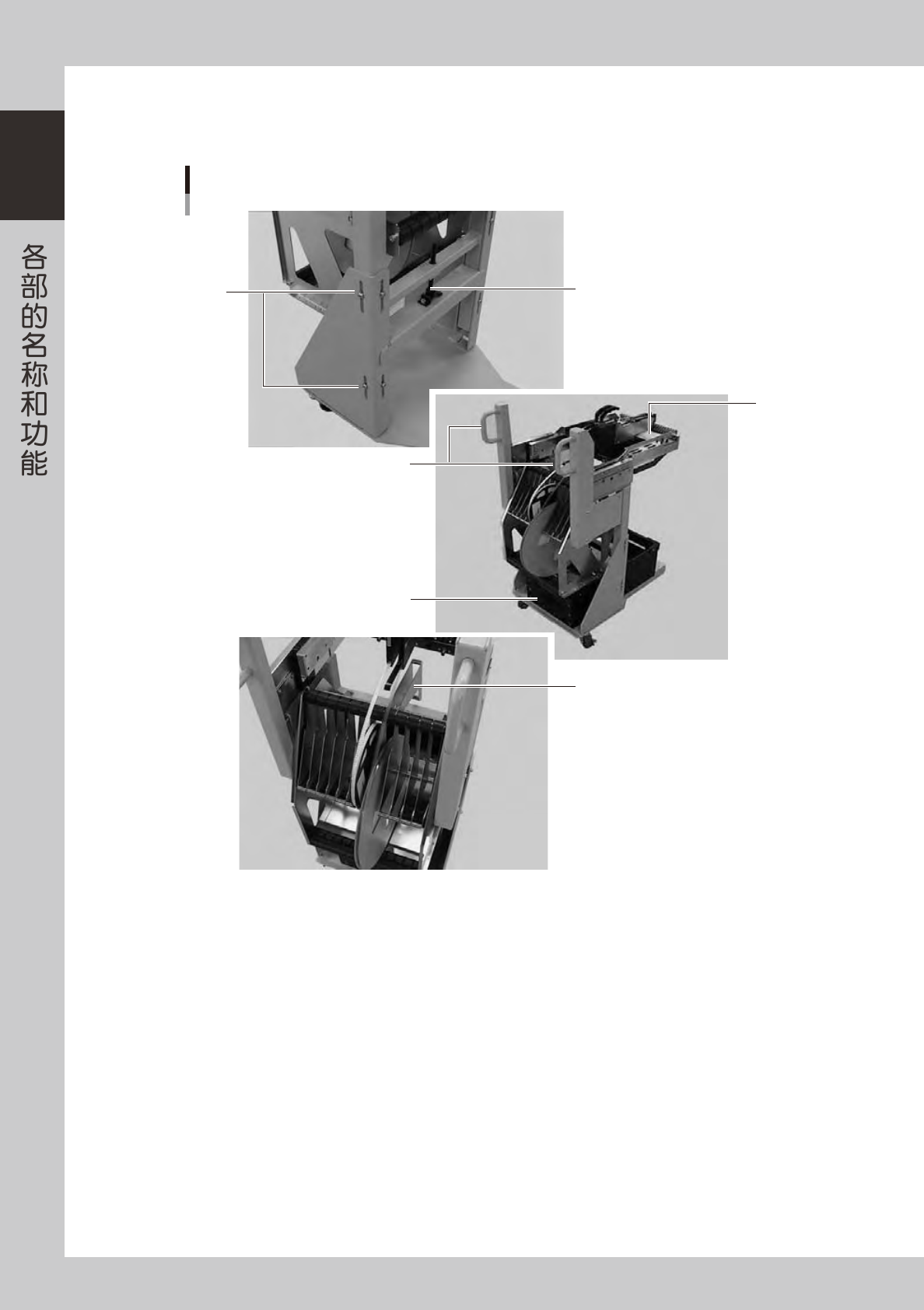

4.1.2 一次性换料车
预先将接下来要生产的基板所使用的送料器安装在换料车上，以换料车单位更换的装置。
一次性换料车
1
2
4
6
5
3
25118-L5-00
1. 把手
手持把手移动一次性换料车。
2. 送料器架
可以同时安装 24 个 SS 送料器 (8mm)。
3. 高度调节螺钉
需要调节送料器架部的高度，使之与贴片机的高度一致时，可以更改螺钉的固定位置进行调节。(8 处 )
4. 空料带箱 ( 选件 )
用于放置元件用完后废弃的空料带。
5. 高度调节螺栓
拧松固定螺栓后，旋转螺栓调节高度。
6. 卷带支架
可收容 2 个 8mm 料带（7 英寸）的料带盘。
使用比 7 英寸料带盘大的料盘时，如上图所示，向上提起使用。
