2-13 2 2.3 装置画面 说明「装置」画面内的手动操作按钮。 ■传送装置手动操作 1 传送装置手动按钮 3 2 4 5 6 7 8 9 10 11 26204-L5-00 1. ［基板传入］按钮 从入口或待机位置移动基板在安装位置固定。 2. ［基板传出］按钮 解除基板固定将基板移动至出口挡板处。 3. ［传送宽度］按钮 将传送宽度设置为与生产基板相同的宽度。 按［传送装置］按钮，显示更改传送宽度的对话框，确认传送宽度后按…
2-12
2
2.2 生产设计画面
以下说明「生产设计」画面中所显示各按钮的内容。
「生产设计」画面
1
4
2
3
5
7 8 9
1011121314
15
16
6
26203-L5-00
按钮名称 功能
1 履历 可以进行生产履历的保存及履历 1、2 项目中必要项目的选择、保存、清除和媒体的取出。
2 应用软件设置 可以进行有关机器画面显示的设置和操作者的添加／删除，设置密码等。
3 版本 显示应用软件、系统等的版本信息。
4 系统备份
可以进行机器运行时必要的机械坐标、精度信息、选项装备信息等复原机器时必要数据的备份和复原
操作。
5 数据库 可以备份或复原有关生产中必要的元件和标记信息的信息库，以及设置数据库的所在场所。
6 基板资源管理器 可以进行基板程序的移动、备份、复原、复制等。
7 贴装 - 停止 可以确认贴装结果，阻止基板流入下位机。
8 传送 - 停止 贴装的基板传向下位机后机器停止。
9 中途开始贴装 贴装中，由于某种原因使机器停机并复位后，想要继续在下一个贴装位置开始贴装时使用。
10 吸嘴形状俘获 取得芯片元件用吸嘴前端的形状时使用。
11 分段运行 首件贴装、试验贴装以及问题解析时，想要在目的位置一时停止时使用。
12 送料器列表 生产设计时，可以确认当前要生产的元件种类和安装位置。
13 需求吸嘴列表 显示当前要使用的吸嘴列表。
14 吸嘴状态确认 目前尚不能使用。
15 托盘计数 本贴片机不能使用该功能。
16 散料设置 目前尚不能使用。
2-13
2
2.3 装置画面
说明「装置」画面内的手动操作按钮。
■传送装置手动操作
1
传送装置手动按钮
3
2
4
5
6
7 8 9 10 11
26204-L5-00
1.［基板传入］按钮
从入口或待机位置移动基板在安装位置固定。
2.［基板传出］按钮
解除基板固定将基板移动至出口挡板处。
3.［传送宽度］按钮
将传送宽度设置为与生产基板相同的宽度。
按［传送装置］按钮，显示更改传送宽度的对话框，确认传送宽度后按［OK］按钮。传送宽度更改为指定的宽度。
「传送宽度」画面
26205-L5-00
c
注意
调节传送宽度时，必须注意避免传送轨道与其他传送装置、顶针等发生碰撞。
2-14
2
4.［轴移动］按钮
用于手动移动轴。使用方向键，或按［PTP］按钮，输入数值，即可使轴移动。
5.［左］、［右］按钮
向左或向右高速转动传送马达。
6.［低速左］、［低速右］按钮
向左或向右低速转动传送马达。
7.［出口挡板］按钮
在出口停止传出基板时使用。
8.［顶板］按钮
输入基板厚度，从下方（基板背面）固定基板。
9.［基板夹具］按钮
从下方（基板背面）夹紧固定基板边缘。
10.［主挡板］按钮
在安装位置停止传入传送装置内的基板时使用。
11.［入口挡板］按钮
在待机位置停止传入基板时使用。

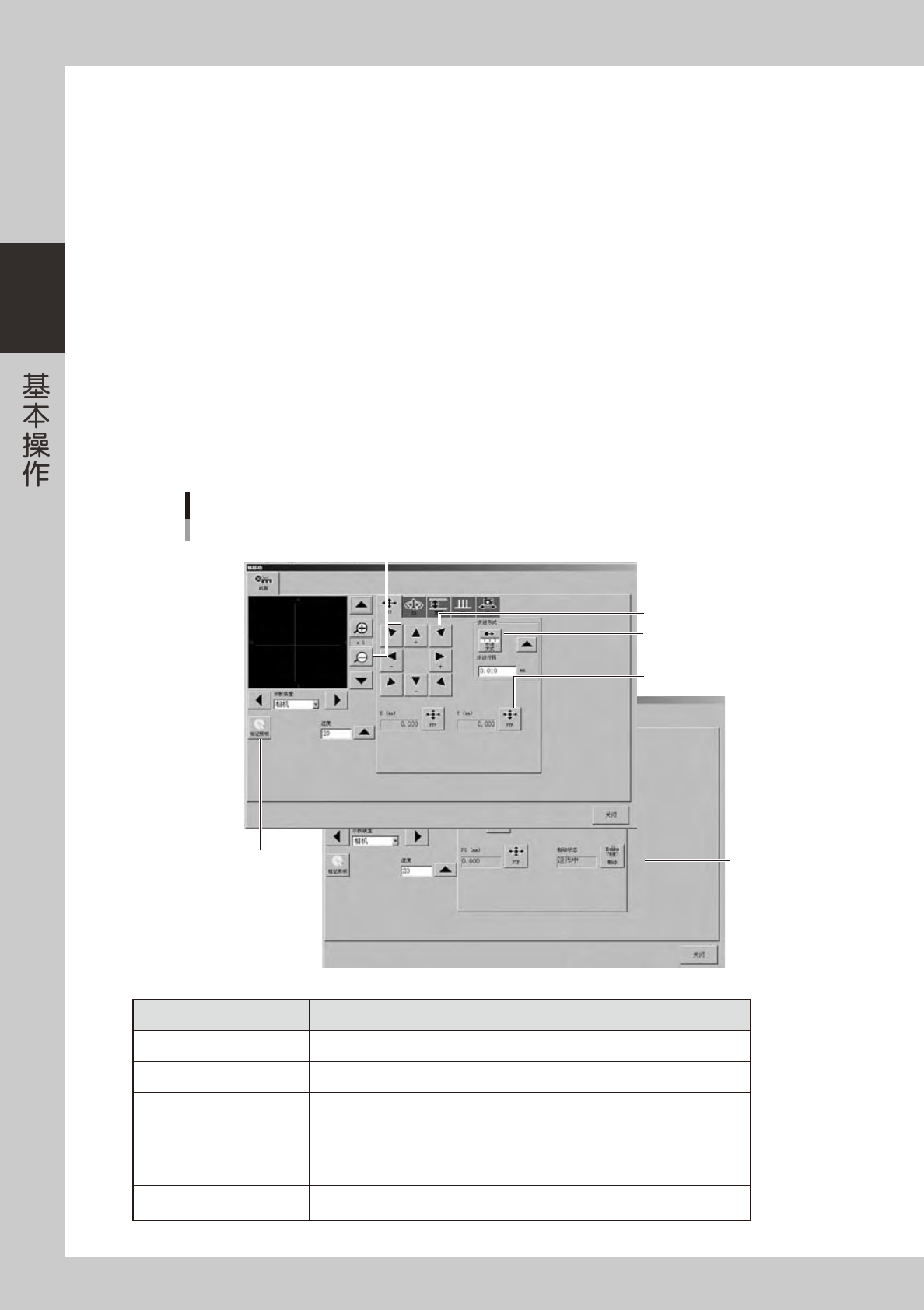

「轴移动」画面
1
2
3
4
5
6
26206-L5-00
按钮名称 功能
1 扩大、缩小（＋、－） 进行图像的扩大与缩小。（16 倍〜 1/16 倍）
2 标记照明 可以手动更改标记照明。不影响数据。
3 PTP 对象自动移至指定坐标。
4 步进方式 用方向键移动步进行程中指定的量。
5 方向键 用于移动至想要移动的方向。
6 制动
用于在紧急停机状态下解除制动的情况。（仅限 W 轴和 PU 轴）
如果将伺服置于 ON 状态制动将自动解除。
