第 4 章生产程序制作 Rev03

4-24

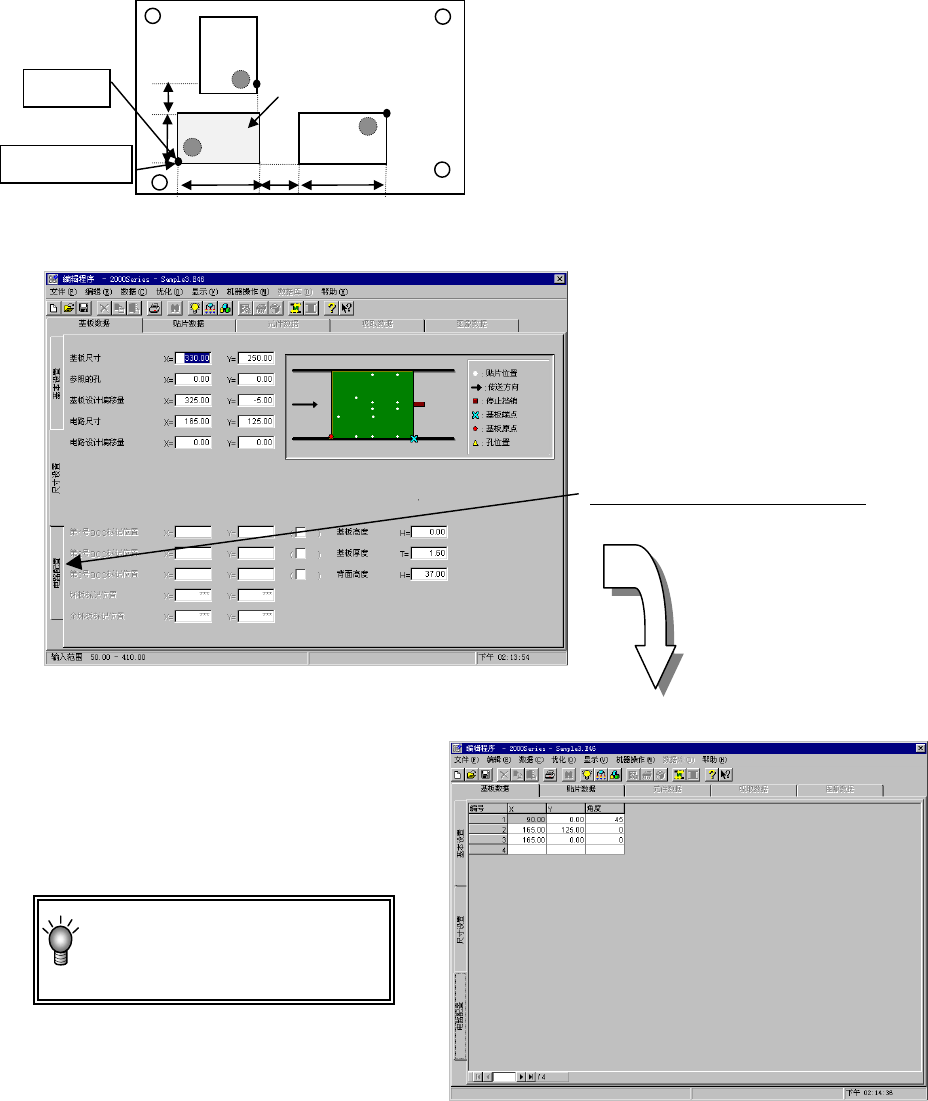

例 2) 非矩阵电路板的数据输入例

以下所示为基板原点与电路原点设为同一坐标时“电路配置”例。

以左下方的电路为基准电路，将电路左下方的角定为基板原点(=电路原点)时(电路间间距以

外的各距离与“例1矩阵电路板”相同)。

各项目的值如下图所示。

“电路配置”变为下图的值。

“电路配置”的 X，Y 值，请输入从基板原点

到各电路原点的距离。

选择后显示“电路配置”画面。

非矩阵电路板最多可

制作的电路数为 200。

电路原点

基准电路

基板原点

③

①

②

第 4 章生产程序制作 Rev03

4-25

范围检查

数据切换（选择从[基板数据]到[贴片数据]，或从[贴片数据]到[元件数据]）时，

检查输入的 BOC 标记与坏板标记坐标是否在基板内(或电路内)或电路是否在基板内。

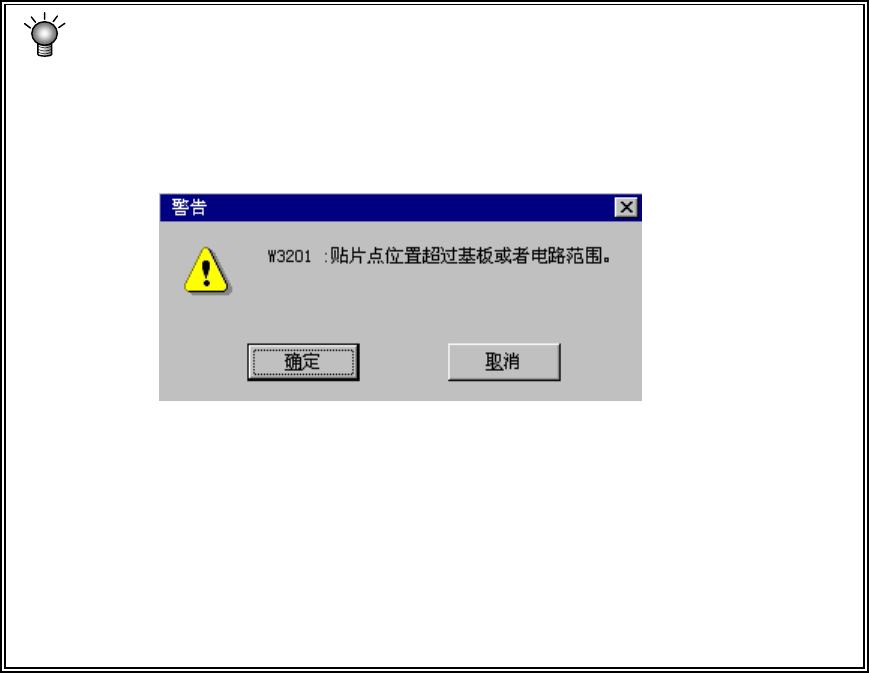

错误时出现下面警告信息。

●确定⇒继续进行数据切换。

●退出⇒中止数据切换。

※在出现上述警告信息的情况下，请重新检验[基板数据]或[贴片数据]的输入值。

（特别是定位孔基准、基板设计偏移量、首电路位置、电路设计偏移量、电路配置

的各坐标）

第 4 章生产程序制作 Rev03

4-26

4-3-4 贴片数据

输入与贴片元件的贴片坐标有关的信息。

多电路板时，输入相对于“基准电路”的信息。

贴片点数最多为 3，000 点，分割基板时最多可输入 10，000 点。

4-3-4-1 贴片数据画面的显示

制作基板数据后，单击画面上方的“贴片数据”标签，显示贴片数据制作画面(下图为制作完

成例)。

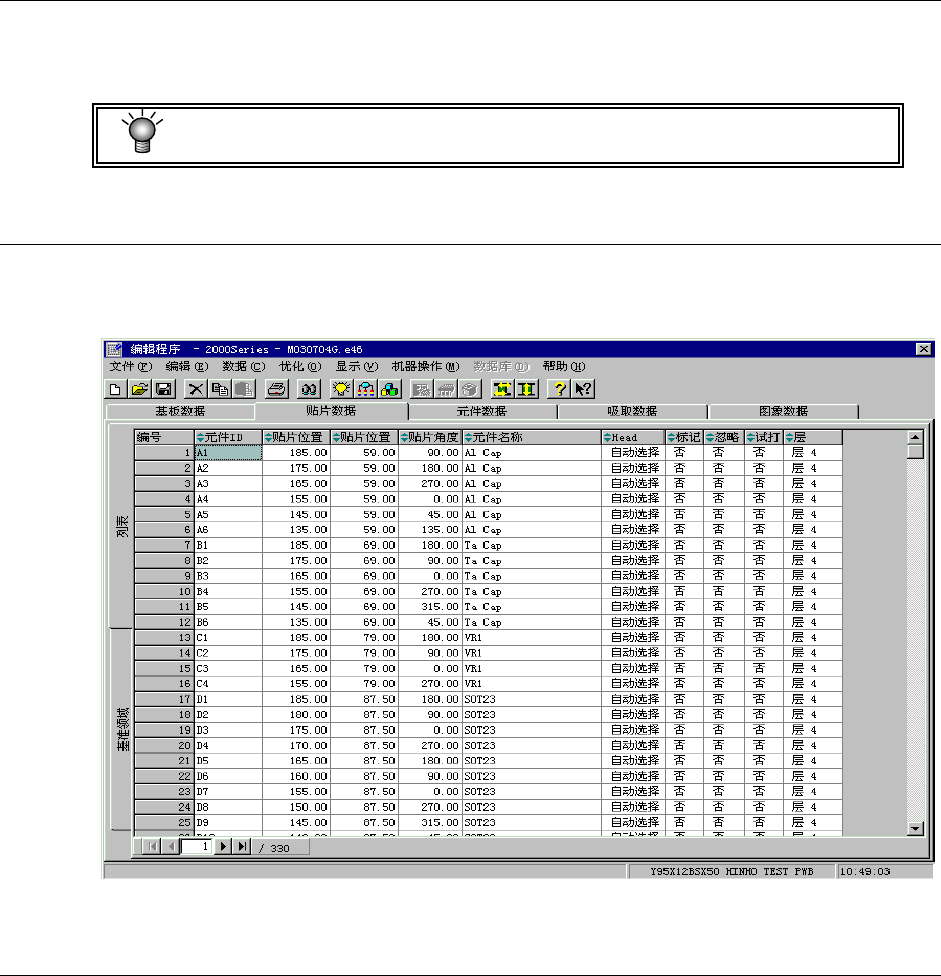

图 4-3- 7贴片数据画面

4-3-4-2 输入项目

输入“元件ID”、“X”、“Y”、“角度”、“元件名”。在其他项目(贴片头、标记、忽略、

试打、分层)中将自动输入初始值。请仅对必要的项目进行变更。

另外，坐标位置是从“基板数据”决定的“基板原点”(多电路板时为基准电路的“电路原点”)

开始的距离。

1) 元件 ID

为参照贴片位置而设置的记号。对于贴片动作没有直接影响。

“元件ID” 最多可输入8个文字(仅限于英文和数字)。

另外，也可单击其他项目(X坐标等)而省略输入。此时将自动输入“#”。

2) X、Y

输入贴片位置(X、Y)。输入的方法有键盘数值输入和HOD的示教输入。

※ 示教务必在完成BOC校准后进行。
