第 5 章 其它功能 Rev03
5-30
5-2-2-4 生产的功能 2 选项的设定
设定生产时的操作。

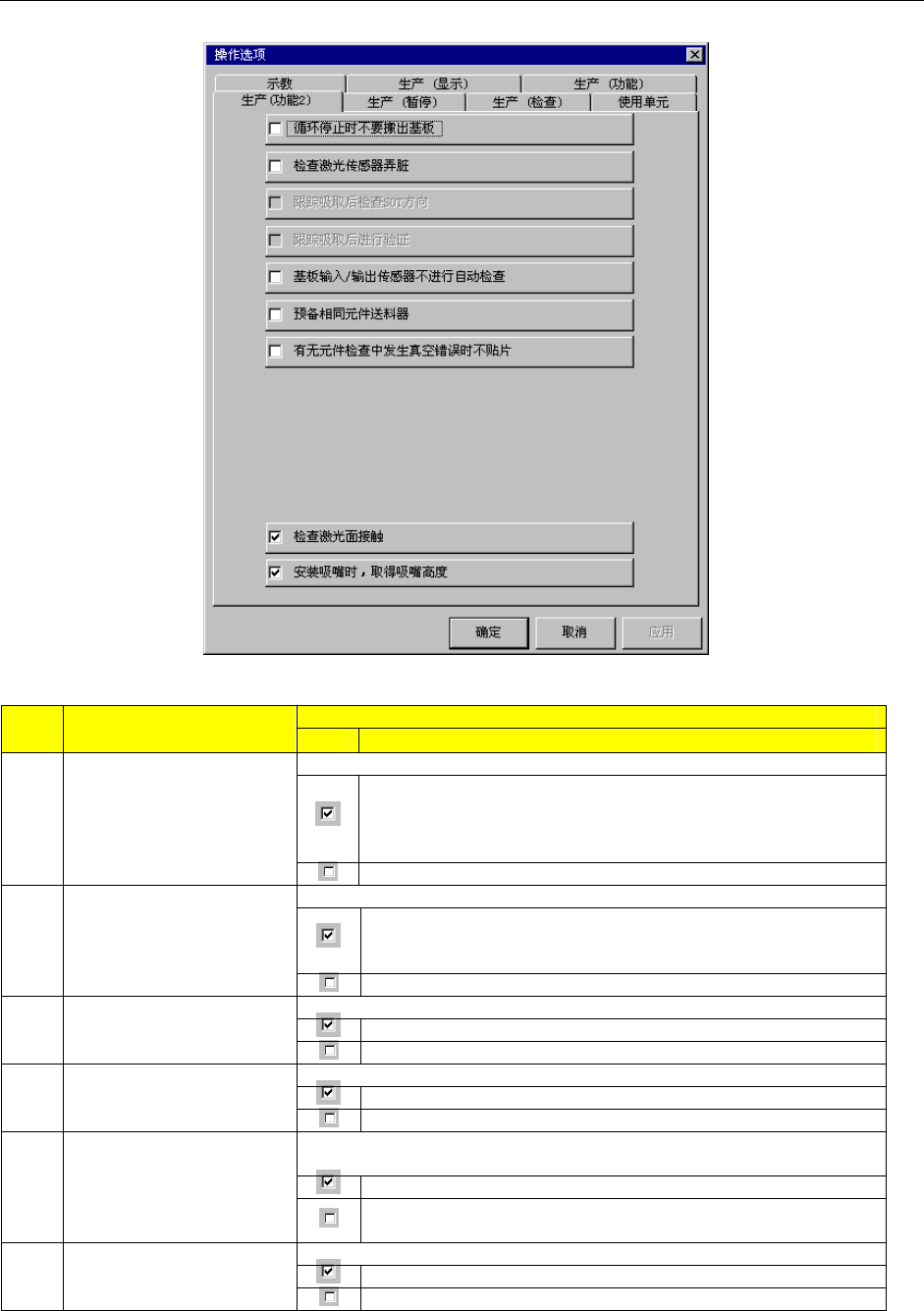

图5- ９生产的功能 2 选项
内容
序号
项目
状态 运行及详细内容
设置在循环停止时是否搬出基板。
在生产中按下单循环键时，生产一块基板后不搬出基板，留
在中心站上。
·解除基板固定并暂停。
·按<START>键，再进行生产。
１
循环停止时不要搬出基
板
把基板排出到后道工序后结束生产。
设置基板送入时是否用激光检查脏污。
搬入基板、移动到等待位置后，进行激光脏污检查。
检测到脏污后，暂停。另外，再开始时再检查，若还有脏污，
显示信息询问是检查还是强行继续生产。
２
检查激光传感器弄脏
不进行激光脏污检查。
设置跟踪吸取位置检查三端子 SOT 元件方向。
跟踪吸取位置后，若是三端子 SOT 元件则进行方向检查。
３
跟踪吸取后检查 SOT 方
向
不进行跟踪吸取后检查 SOT 方向
设置跟踪吸取后进行验证。
跟踪吸取位置后进行验证检查。
４
跟踪吸取后进行验证
不进行验证检查。
设置 IN 缓冲器、OUT 缓冲器传送动作中发生错后开始生产时是否对
IN 缓冲器、OUT 缓冲器有无基板进行检查。
生产开始时不检查基板。
５
基板输入/输出传感器
不进行自动检查
生产开始时，如基板残留在传感器之间，则自动传感器自动
启动。
设置按输入顺序生产时预备相同元件送料器。
如有替代送料器，在元件用尽时从替代送料器中吸取元件。
6
预备相同元件送料器
不预备相同元件送料器。
第 5 章 其它功能 Rev03
5-31
设置在检查有无元件时对真空检查判定为“无元件”、激光检查判定
为“有元件”的元件进行的贴片动作。
·吸取时，对真空检查判定为“无元件”、激光检查判定为
“有元件”的，根据元件废弃的设置废弃元件，不进行贴片。
·在贴片前和图像识别前（仅限于图像定心）的真空检查判
定为“无元件”的，不进行激光检查，而根据元件废弃的设
置废弃元件，不进行贴片。
7
有无元件检查中发生真
空错误时不贴片
即使真空检查发生错误，在吸取时、贴片前、图像识别前进
行激光检查，对激光检查判定为有元件的，进行贴片。
设置是否检查激光面接触。
检查激光面接触，是指：通过激光对第一次元件吸取状态进行“once”
检测，判定为“接触”时作为元件用完错误处理，以防止激光识别
时旋转的元件接触激光而造成伤痕。
检查激光面接触。设置为默认值。
８
检查激光面接触
不检查激光面接触。
系安装吸嘴时用激光测量吸嘴高度的功能。
通过掌握实际测量的吸嘴高度，可在识别元件时准确地把握其方向
位置。
要保证识别超薄型元件的稳定性，或在识别图像时需要在摄像机与
元件间保持一定距离（例如引脚太细、突出部的排列距离很小时），
可使用此项功能。
在安装对应 0402 元件（选项）的专用 509 吸嘴时，不管是否设置此
项选项，都必须测量吸嘴高度。
对全部吸嘴，安装时都要测量高度。
９
安装吸嘴时，测量吸嘴
高度
只对 0402 元件专用的 509 吸嘴，安装时要测量高度。
(贴装 0402 元件时，需要对应 0402 元件
对应的选项功能。)
5-2-2-5 生产时的暂停选项设定
设定生产时的动作。
图 5- 10 生产时的暂停选项
内容
序号 项目
状态 动作及详细内容
设置发生元件用尽时的运行模式。
元件用尽时，暂停生产。
１ 无元件供给时暂停
生产中即使发生元件用尽，只要有可贴片的元件，也
继续生产。
第 5 章 其它功能 Rev03
5-32
设置出错时的运行模式。
发生生产运行错误(包括元件用尽)时，暂停生产。
２ 发生错误时暂停
在生产中即使发生生产运行错误，只要有可贴片的元
件，则继续生产。
设置元件用尽重新开始时测量元件高度。
元件用尽重新开始时测量元件高度。
３
无元件暂停后，重新运行时
测量元件高度
元件用尽重新开始时不测量元件高度。
设置元件用尽重新起动时的验证检查。
元件用尽暂停后重新起动时，进行验证检查。
４
无元件暂停后，重新运行时
验证元件
元件用尽暂停后重新起动时，不进行验证检查。
设置元件用尽重新起动时的 SOT 方向检查。
元件用尽暂停后重新起动时，进行 SOT 方向检查。
５
无元件暂停后，重新运行时
进行 SOT 方向检查
元件用尽暂停后重新起动时，不进行 SOT 方向检查。
设置生产暂停时对元件用尽执行补满功能。
在生产暂停时的暂停画面上增添“元件补充”按钮。
在元件用尽时以及标记识别出错时的暂停画面上，
没有“元件补充”按钮。
按“元件补充”按钮，可给已用尽原料的送料器(带、
管、散装)补满元件。
６
给暂停对话框增添〔补充元
件〕”按钮
不配置“元件补充”按钮。
设置检测元件坠落时的运行方式。
对不间断运行有效。
生产中检测出有元件坠落时，立即暂停并显示元件坠
落。 (在贴片的最后时间段进行元件检测)
７ 元件坠落时暂停
元件坠落时继续生产。
设置在元件用尽、激光重试超次暂停状态下选择重试，按下
<START>键时，在执行重试前，是否执行跟踪吸取。
在执行重试前执行吸取跟踪。此时，吸取跟踪对象供
给装置组合框“有效”，可进行选择。指定条件如下。
(下述“a” 显示为默认值。)
a. 元件用尽的供给装置
b. 元件用尽或出错的所有供给装置
c. 元件用尽的供给装置和所有装有相同元件的供
给装置
８
无元件暂停后，重新运行时
跟踪吸取
不执行吸取跟踪。此时，吸取跟踪对象供给装置组合
框“无效”，无法进行选择。
注意
通过使用单元将“不间断运行”设定为“有效”，则下述项目将
无条件地处于未使用状态，无法进行选择。
① 元件用尽时暂停
② 出错时暂停
③ 元件用尽后重新起动时测量元件高度
④ 元件用尽后重新起动时进行验证
