第 5 章其它功能 Rev03 5-66 5-5 手动控制 5-5-1 概要手动控制是指为了确认各部位的动作、或检查传感器ON/OFF的项目。可使用的功能主要有；基板的准备(请参见“2-7-1章基板的设置”)、贴片头的移动、激光的确认等。另外，还可对被认为发生了故障的LED进行检查(使其点亮、熄灭)。表 5- 4 手动控制项目主菜单子菜单内容１贴片头控制以各贴片头为基准的 X Y 轴的移动控制、坐标显示。各贴片…

第 5 章其它功能 Rev03

5-65

5-4-5 机器设置

在机器设置的输入中需要驱动机器时，点击跟踪球的“右”键或按“F9”键，启动弹出菜单。

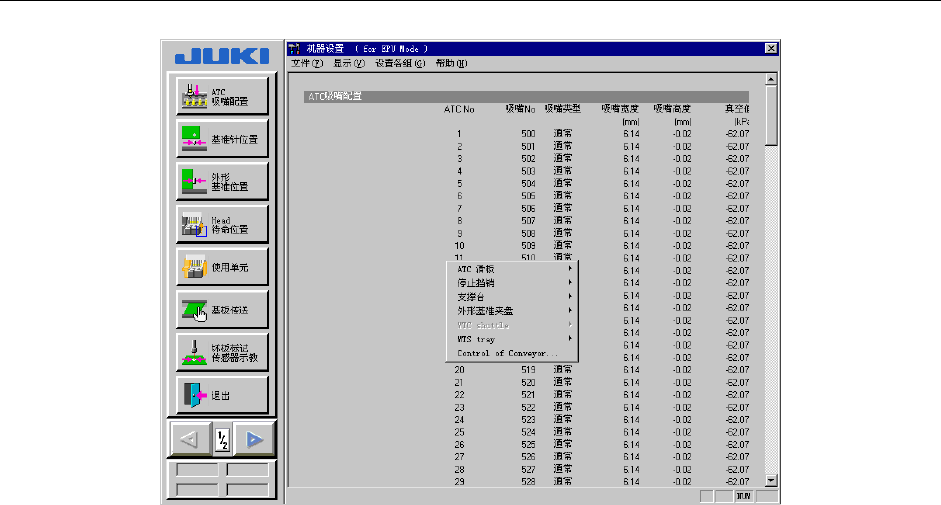

图 5-40 机器设置的弹出菜单

用跟踪球选择，并点击，或用光标键选择，按“ENTER”键，可以驱动机器。

第 5 章其它功能 Rev03

5-66

5-5 手动控制

5-5-1 概要

手动控制是指为了确认各部位的动作、或检查传感器ON/OFF的项目。

可使用的功能主要有；基板的准备(请参见“2-7-1章基板的设置”)、贴片头的移动、激光

的确认等。另外，还可对被认为发生了故障的LED进行检查(使其点亮、熄灭)。

表 5- 4 手动控制项目

主菜单子菜单内容

１贴片头控制以各贴片头为基准的 XY 轴的移动控制、坐标显示。

各贴片头的 Z、θ轴的移动控制、坐标显示

各贴片头的真空控制、喷吹控制、压力值显示

2 贴片头装置控制以各贴片头装置(OCC、坏板标记传感器、HMS)为基准的

XY 轴的移动控制、坐标显示

各贴片头装置的控制、传感器的状态显示

1 贴片头

3 激光控制各贴片头的真空控制、真空 ON/OFF 显示

各贴片头的 Z 轴移动控制、坐标显示

算法切换、测量、结果显示、图像显示

边界检测、边界检测显示

1 个别控制挡块控制、外形基准气缸控制、支撑台控制、准备搬出

控制、基板可搬出控制、传送马达控制、各种传送用传

感器及信号的状态显示，支撑台挡块、入口侧/出口侧

调节板气缸

2 自动控制自动传送动作控制、各种传送用传感器、信号的状态显

示、基板工位间移动

自动调整基板宽度控制

自动调整基板宽度动作控制、基板传送宽度显示

各种传送用传感器的状态显示

2 传送类

4 基板吸取控制真空值表的真空控制、喷吹控制、

支撑台控制

3 图像 1 VCS 控制照明控制、状态显示、照明设备气缸控制

1 MTC 控制梭子控制、托盘控制、吸引控制、状态显示、

传送宽度调整动作控制、传送宽度显示

2 顶推销控制送料器顶推销控制、送料器位置指示器控制

3 DTS 控制托盘控制、状态显示

4 供给装置

4 MTS 控制托盘控制、状态显示

1 ATC 控制 ATC 滑块控制、传感器的状态显示、吸嘴吸取控制

2 信号灯控制信号灯控制、蜂鸣器控制、状态显示

3 元件验证验证控制、元件测量、状态显示

4 SOT 方向检查台真空控制、状态显示

5 校准台控制 LED 控制、真空控制、状态显示

6 其他传感器 IC 元件废弃传送带停止传感器等的状态显示

5 其他

7 驱动器状况 X、Y、Z、θ轴驱动器的状态显示

第 5 章其它功能 Rev03

5-67

5-5-2 手动控制的起动与结束

5-5-2-1 手动控制的启动

从菜单栏中选择“设置”/“手动控制”，显示如下的手动控制初始画面。

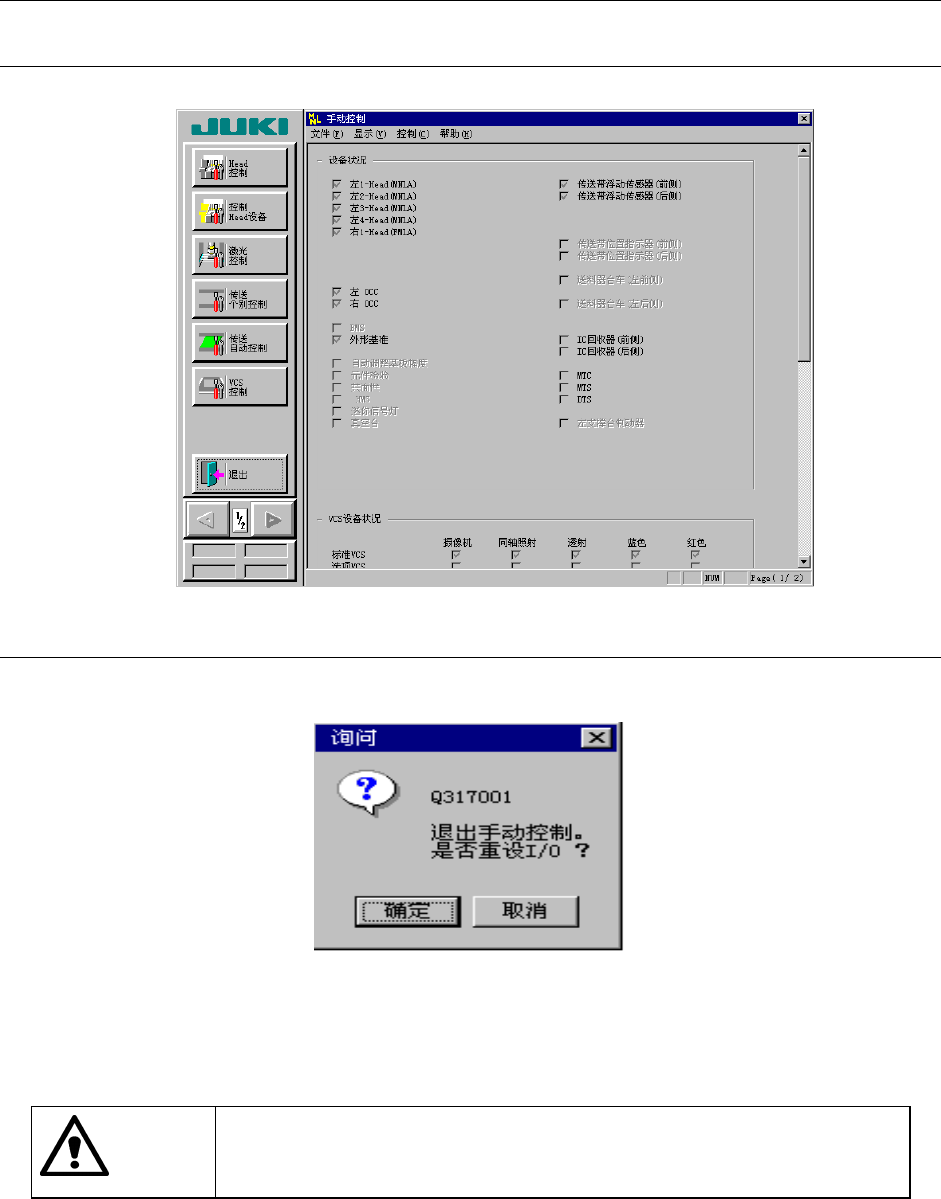

图 5-41 手动控制初始画面

5-5-2-2 退出手动控制

如果从菜单栏中选择“文件”/“退出”，或选择命令按钮的“退出”，则显示退出的确认画

面。

图 5-42 安全方向设定的确认画面

“确定”：执行I/O安全方向设定后可退出。例如，贴片头带有吸嘴时，将吸嘴返回ATC后，

退出手动控制画面。

“取消”：返回手动控制画面。

选择“确定”后轴即移动并开始执行 I/O 安全方向设定。在选择“确定”

前请务必确认装置内部无人作业。此外，为了避免人身伤害，在运行过程

中，切勿将手放入装置内部，也不要将脸和头靠近装置。

警告
